搜索ls-dyna：鳥撞發動機風擋案例
2016-10-07 by:CAE仿真在線 來源:互聯網
單位制:ton-mm-sec

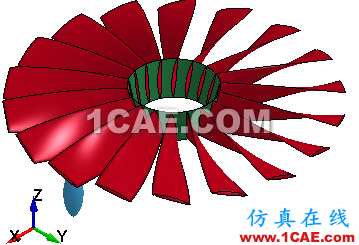

問題描述:鳥以60000mm/s相對速度撞擊785.4rad/s轉速的發動機風擋,查看風擋變形情況。
單元類型:
1)鳥、風擋:solid164(*SECTION_SOLID)
2)轂:shell163(*SECTION_SHELL)
材料屬性:
1)風擋:雙線性各向同性硬化(*MAT_PLASTIC_KINEMATIC)
|
DENS |
EX |
NUXY |
YIELD STRSS |
TANGENT MODULUS |
BETA |
|
4.429E-9 |
1.05E5 |
0.23 |
868 |
927 |
1 |
2)鳥:塑性隨動硬化(*MAT_PLASTIC_KINEMATIC)
|
DENS |
EX |
NUXY |
YIELD STRESS |
TANGENT MODULUS |
FAILURE STRESS |
BETA |
|
2E-9 |
10000 |
0.3 |
1 |
5 |
1.25 |
0 |
3)轂:剛體(*MAT_RIGID)
|
DENS |
EX |
NUXY |
CON1 |
CON2 |
|
4.42E-9 |
1.05E5 |
0.23 |
3 |
4 |
殼單元實常數:剪切因子5/6,積分點2,殼厚1
劃分網格(*NODE, *ELEMENT_SHELL, *ELEMENT_SOLID)
創建part(*PART)
定義接觸:鳥與風擋,點-面侵徹接觸,接觸剛度因子0.7,主面接觸剛度
(*CONTACT_ERODING_NODE_TO_SURFACE)
(*CONTROL_CONTACT)
初始條件:(*INITIAL_VELOCITY_GENERATION)
1)風擋轉速:785.4(rad/s)
2)鳥平動速度:60000(mm/s)
載荷:
1)載荷曲線(*DEFINE_CURVE)
|
Time |
Rotate |
|
0 |
0 |
|
1 |
785.4 |
2)對轂加載(*BOUNDARY_PRESCRIBED_MOTION_RIGID)
求解控制:
1)求解時間:2e-3(*CONTROL_TERMINATION)
2)能量控制:(*CONTROL_ENERGY)
3)接觸控制:接觸剛度0.7,主面(*CONTROL_CONTACT)
輸出文件
1)文件類型(*DATABASE_FORMAT)
2)輸出頻率(*DATABASE_BINARY_D3PLOT, *DATABASE_BINARY_D3DUMP)

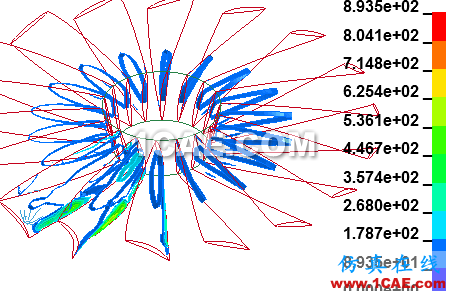

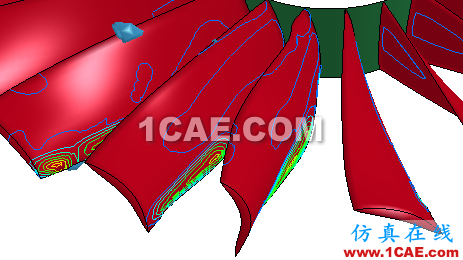

求解及后處理
