接上篇文章:《使用 SOLIDWORKS 創建工程圖-上》
尺寸格式
在草圖和工程圖中您可單獨或成組格式化尺寸。如果您選擇一組尺寸,只有這些尺寸共同擁有的屬性才可用于編輯。
在圖形區域中編輯
PropertyManager
選擇一個或多個尺寸,然后在以下這些PropertyManagers中編輯屬性:
? 尺寸值 PropertyManager
? 尺寸引線 PropertyManager
? 尺寸其他 PropertyManager
PropertyManager 屬性包括:
? 標注樣式
? 公差/精度
? 尺寸界線/引線顯示
? 尺寸文字(包括對齊和符號)
? 主要值
? 顯示選項
? 折斷線
? 圖層

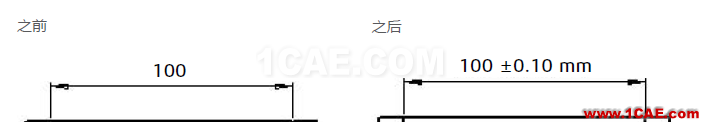

此示例中,箭頭樣式已更改(從默認空箭頭改為實箭頭),在尺寸 PropertyManager 中添加了公差和文字。
您可以使用 PropertyManager 修改的其他屬性包括:
? 數值
? 名稱
? 單位
? 精度
? 字體
? 各種復選框和按鈕

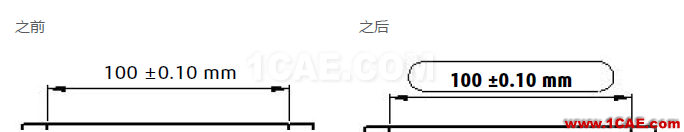

在此示例中,您修改了字體大小和樣式,然后添加了檢查顯示。
尺寸樣式
您可以將尺寸屬性保存為尺寸樣式的一部分。您還可命名常用尺寸,將它們應用到多個尺寸,更新并將它們保存。
符號

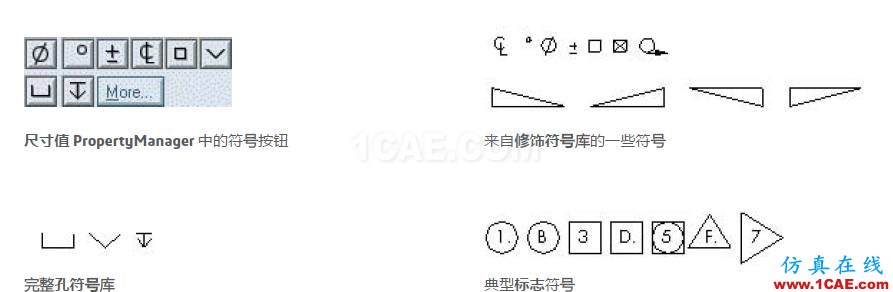

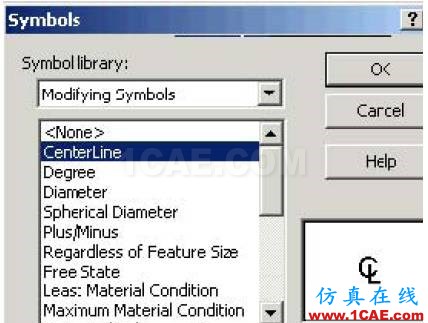

SOLIDWORKS 有符號庫,如度數、深度等等,在尺寸值 PropertyManager 中,單擊尺寸文字下的更多符號以訪問庫。注釋、形位公差符號、表面粗糙度符號、焊接度符號等不同注解的符號庫在PropertyManager中也可用。
注解

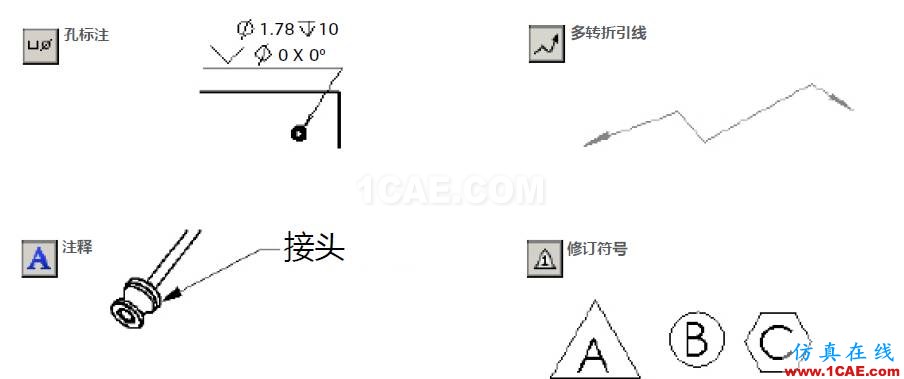

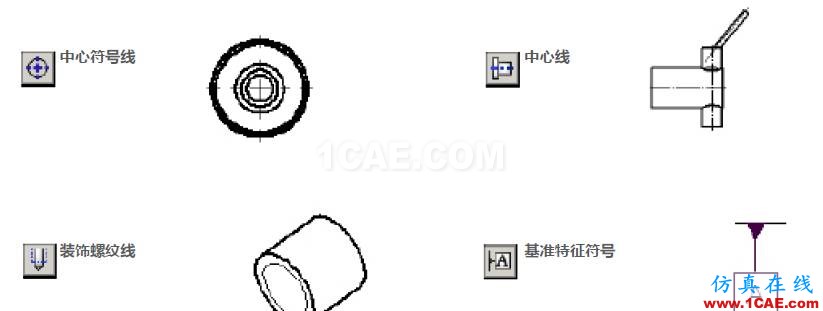

SOLIDWORKS 對于特定注解有許多工具,如下所示。您可在PropertyManager和對話框中控制注解的許多屬性。有些注解,如銷釘符號和區域剖面線,只能在工程圖中使用。許多其它注解,如注釋和焊接符號,可以在設計過程中添加到模型文檔,然后從模型文檔自動插入到工程圖中。
自動工程圖操作

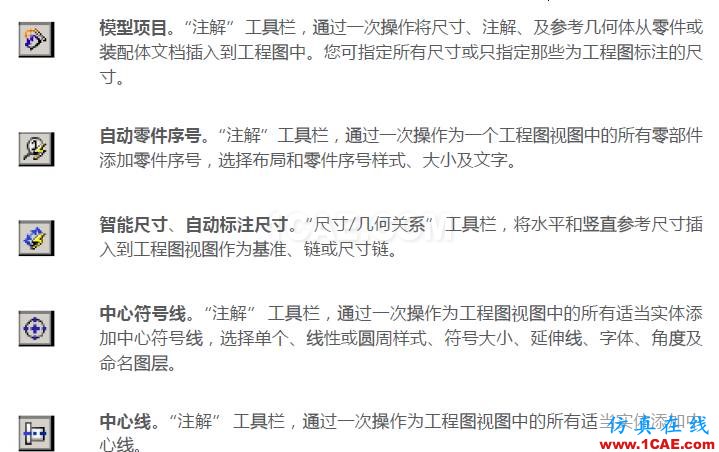

除了繪制草圖時的自動標注尺寸和自動過渡,工程圖的自動化操作也可提高生產效率。
3D 注解
“注解” 工具欄,插入注解到零件或裝配體文檔。3D 注解被組織成注解視圖,這些視圖與模型的正交視圖相對應,如前視圖、俯視圖等,您然后可在工程圖中使用這些注解視圖。注解視圖將被轉換成2D 工程圖視圖;而在模型中插入的注解將保留在工程圖中。
您可以在工具、選項、文檔屬性、出詳圖中指定將以下項目自動插入到新的工程圖視圖:
? 中心符號線
? 中心線
? 零件序號
? 為工程圖標注的尺寸
引線
在 SOLIDWORKS 中,引線可用于所有使用引線的注解。您可選擇直線、彎曲引線或多轉折引線,您也可以單獨創建多轉折引線,并添加多個引線。當注解移動時,附加到注解的引線將隨之移動。引線還隨任何所附加到的模型移動。

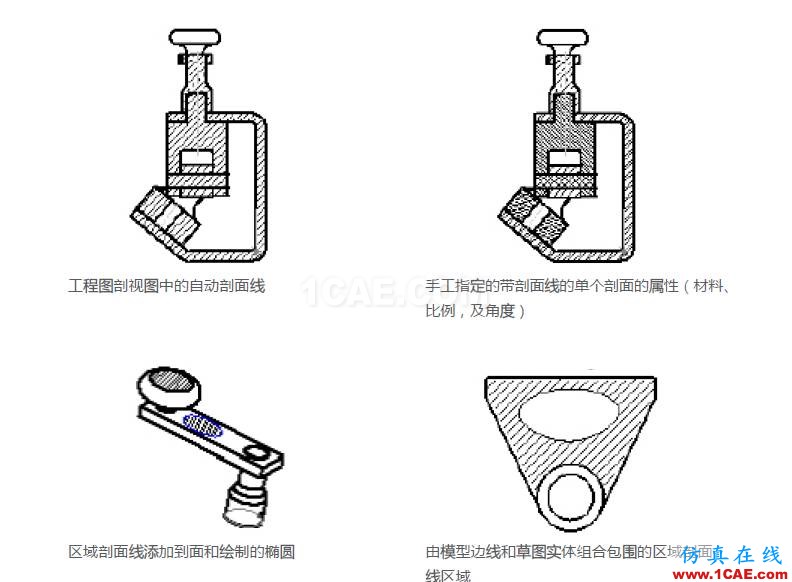

剖面線
SOLIDWORKS 自動給剖視圖添加剖面線。您可手工修改剖面線樣式,您也可給面或工程圖中的閉合草圖實體添加區域剖面線。
表格
以下表格類型在工程圖的“表格” 工具欄中可用:
表格功能包括:
? 標準或自定義模板
? 定位點
? 拖動來移動和調整大小
? 捕捉到圖紙格式中的元素
? 使用關聯工具欄編輯單元格和表格格式
? 添加列和行
? 分割或合并表格和單元格
? 分類排序列內容
? 以圖層控制顏色
每個表格都包含用于下列項的PropertyManager:
? 表格屬性
? 表格格式
? 列屬性
? 單元格屬性
? 行屬性
材料明細表

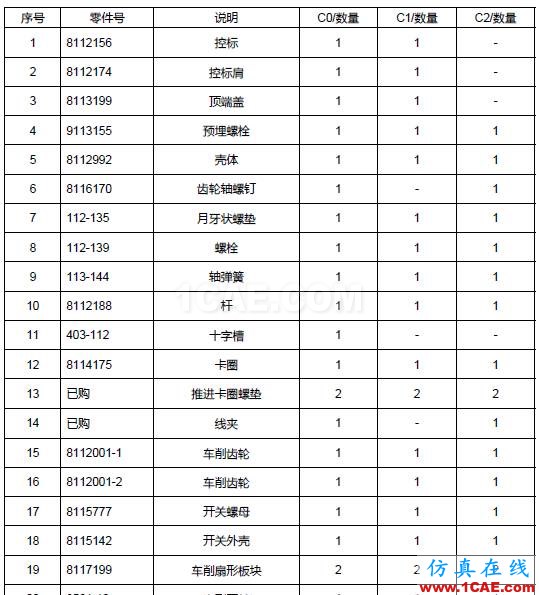

SOLIDWORKS 自動在裝配體工程圖中添加帶項目號、數量、零件號、自定義屬性的材料明細表(BOM),您可定位、移動、編輯、并分割材料明細表。當您插入零件序號到工程圖中時,零件序號中的項目號和數量與材料明細表中的數量相等。如果裝配體具有一個以上配置,您可以列出所有配置或所選配置的零部件數量。您可以在裝配體文件和多實體零件文件中創建BOM,您可以將與裝配體一起保存的 BOM 插入至參考的工程圖,您無需先創建工程圖。
圖層

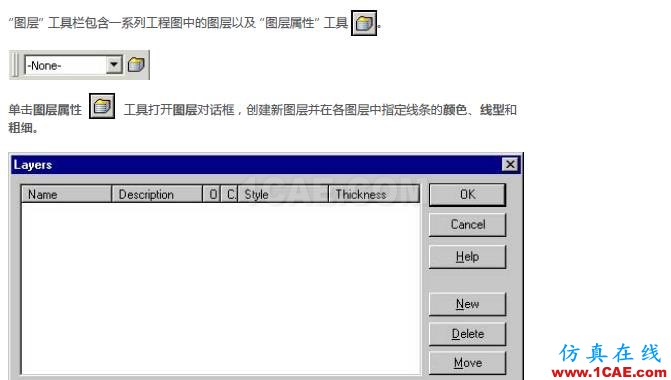

在 SOLIDWORKS 中,您可在命名圖層中指定線條的顏色、線型和粗細。您可將對象移動到圖層中,您還可打開和關閉圖層。圖層清單置入許多注解和尺寸對話框中。您也可以使用線型工具單獨格式化線條。您可以指定文檔層的線條粗細和線型,單擊工具、選項、文檔屬性并設置線條的字體、線型和粗細。SOLIDWORKS 有多個工程圖圖紙,您可隱藏并顯示工程圖視圖、裝配體零部件、線條和各種其他項目,而不必使用圖層。除了在SOLIDWORKS 中創建圖層外,您也可將帶有圖層的工程圖導入到 SOLIDWORKS 中,所有 2D 工程圖圖層在 SOLIDWORKS 中都被保留。當從 SOLIDWORKS 導出時,您可將實體類型映射到特定圖層。

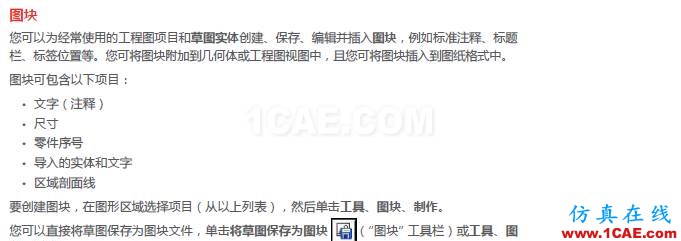

當您將圖塊插入到工程圖中時,您插入圖塊定義的實例,您可以下列方法修改這些實例:
? 比例
? 旋轉
? 添加引線
? 編輯屬性值
圖塊的額外功能包括:
? 動態編輯圖塊定義,包括文件定義
- 在位編輯(無單獨圖塊編輯器窗口)
- 編輯時您可以添加或移除實體
? 在圖形區域中爆炸圖塊
? 移動、復制、并粘貼圖塊實例
? 將圖塊保存到文件,或不保存到文件而在工程圖中創建和使用
? 交替使用零件或工程圖圖塊
? 更改圖塊的基點
? 更改引線附加點和引線定位點
? 參考外部定義,包括現有圖塊
? 從草圖點捕捉到工程圖圖紙上的圖塊點并進行推理
? 在兩個圖塊實例的草圖實體之間添加尺寸和約束
? 將圖塊實例移入和移出圖層
- 圖塊(實例)移動到一個圖層后,圖塊內部的所有實體便獲得該圖層屬性。
結論
SOLIDWORKS 中的工程圖如同2D 程序中的工程圖,但集成了 3D 建模的工程圖流程后,您可以在創建和糾正您的設計時節約時間。由于您的團隊使用 SOLIDWORKS,連接起來的工程圖和模型可保證一致性,因此您可以更高效地設計產品。
