SolidWorks工作環境
1.啟動SolidWorks和界面簡介
安裝SolidWorks后,在Windows的操作環境下,選擇【開始】→【程序】→【SolidWorks 2006】→【SolidWorks 2006】命令,或者在桌面雙擊SolidWorks 2006的快捷方式圖標
,就可以啟動SolidWorks 2006,也可以直接雙擊打開已經做好的SolidWorks文件,啟動SolidWorks 2006。
圖1-1是SolidWorks 2006啟動后的界面。
圖1-1 SolidWorks界面
這個界面只是顯示幾個下拉菜單和標準工具欄,選擇下拉菜單【文件】→【新建】命令,或單擊標準工具欄中按鈕
,出現“新建SolidWorks文件”對話框,如圖1-2所示。
圖1-2 “新建SolidWorks文件”對話框
這里提供了類文件模板,每類模板有零件、裝配體和工程圖三種文件類型,讀者可以根據自己的需要選擇一種類型進行操作。這里先選擇零件,單擊【確定】按鈕,則出現圖1-3所示的新建SolidWorks零件界面。
圖1-3 新建SolidWorks零件界面
這里有下拉菜單和工具欄,整個界面分成兩個區域,一個是控制區,另一個是圖形區。在控制區有三個管理器,分別是特征設計樹、屬性管理器和組態管理器,可以進行編輯。在圖形區顯示造型,進行選擇對象和繪制圖形。特別是下拉菜單幾乎包括了SolidWorks 2006所有的命令,如果在常用工具欄沒有顯示的不常用的命令,可以在菜單里找到;常用工具欄的命令按鈕,可以自己根據實際使用的情況自己確定,后面將介紹工具按鈕的設置。
其中圖形區的視圖選擇按鈕,是SolidWorks 2006新增功能,單擊倒三角按鈕,可以選擇不同的視圖顯示方式,如圖1-4所示。
若在圖1-1中單擊下拉菜單【文件】→【打開】命令,或單擊標準工具欄中按鈕
,出現“打開”文件對話框,如圖1-5所示。其中具體操作就是Windows界面的操作,相信讀者自己應該會做的。
圖1-4 視圖選擇按鈕 圖1-5 “打開”文件對話框
然后單擊【文件】→【保存】命令,或單擊標準工具欄中按鈕
,出現“另存為”對話框,如圖1-6所示。這時,讀者就可以選擇自己保存文件的類型進行保存。如果想把文件換成其他類型,只需單擊【文件】→【另存為】命令,在出現的“另存為”對話框中選擇新的文件類型進行保存。
圖1-6 “另存為”對話框
2.快捷鍵和快捷菜單
使用快捷鍵和快捷菜單及其鼠標是提高作圖速度及其準確的重要方式,在Windows操作里面有很多使用它們的,這里主要介紹SolidWorks快捷命令的使用和鼠標的特殊用法,簡單介紹如下:
(1)快捷鍵
快捷鍵的使用和Windows的快捷格式基本上一樣,用Ctrl+字母,就可以進行快捷操作,這里就不詳細介紹了。
(2)快捷菜單

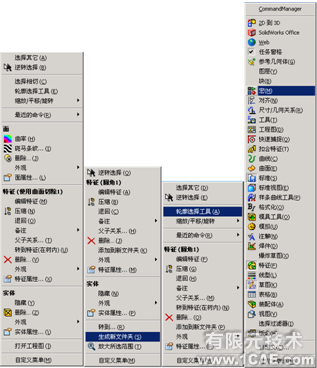

在沒有執行命令時,常用快捷菜單有四種:一個是圖形區的,一個是零件特征表面的,一個是特征設計樹里面單擊其中一個特征,還有就是工具欄里面的,單擊右鍵后就出現如圖1-7所示快捷菜單。在有命令執行時,單擊不同的位置,也會出現不同的快捷菜單,這里就不一一介紹了,讀者可以自己在實踐中慢慢體會。
零件特征表面 特征設計樹 圖形區 工具欄
圖1-7 快捷菜單
(3)鼠標按鍵功能
左鍵:可以選擇功能選項或者操作對象。
右鍵:顯示快捷菜單。
中鍵:只能在圖形區使用,一般用于旋轉、平移和縮放。在零件圖和裝配體的環境下,按住鼠標中鍵不放,移動鼠標就可以實現旋轉;在零件圖和裝配體的環境下,先按住Ctrl鍵,然后按住鼠標中鍵不放,移動鼠標就可以實現平移;在工程圖的環境下,按住鼠標的中鍵,就可以實現平移;先按住Shift鍵,然后按住鼠標中鍵移動鼠標就可以實現縮放,如果是帶滾輪的鼠標,直接轉動滾輪就可以實現縮放。
