SolidWorks高手分享經驗技巧（二）

2017-09-11 by:CAE仿真在線來源:互聯網

小編一直在使用Solidworks作為工作的軟件,發現有好多比較好的使用習慣,就當做是個人工作中的心得,分享給大家。

輔助工具的使用

(一)SolidWorks Explore

Soildworks Explore可以方便的處理有關零件和零件,零件和裝配體,工程圖和3D模型文件之間的相互參考關系。可以方便地給零件重命名(保留原有參考關系的重命名),替換裝配體/工程圖里的子裝配體/零件,也可以完成打包等工作。

(二)Solidworks Task Scheduler

Solidworks Task Scheduler可以進行批量操作,比如批量打印圖紙,批量將工程圖轉為DXF格式的圖紙批量添加一些諸如“設計”、“日期”、“校對”、“審核”等信息,再也不用一張一張打開圖紙改動了。可以大幅提高工作效率,避免無意義的重復性勞動。

(三)復制設定向導

復制設定向導用來轉移,一臺電腦上SW設置到另外一臺電腦的設置,相當方便。

關于以上三個工具的啟動,如下圖所示

SolidWorks高手分享經驗技巧（二）solidworks simulation應用技術圖片1

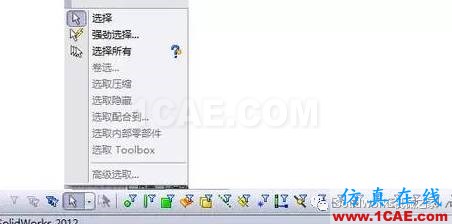

1.打開選擇過濾器,使用快捷鍵F5

SolidWorks高手分享經驗技巧（二）solidworks simulation培訓教程圖片2

當你只想選擇面/線/中心線/尺寸/注解/中心符號時,打開選擇過濾器,可以讓你選到你想要的。當你隱藏了多個零件,想一次性顯示它們,你可以“選取隱藏”,然后右鍵也好,快捷鍵好,將其顯示出來。當你只想選擇面/線/中心線/尺寸/注解/中心符號時,打開選擇過濾器,可以讓你選到你想要的。當你隱藏了多個零件,想一次性顯示它們,你可以“選取隱藏”,然后右鍵也好,快捷鍵也好,將其顯示出來。

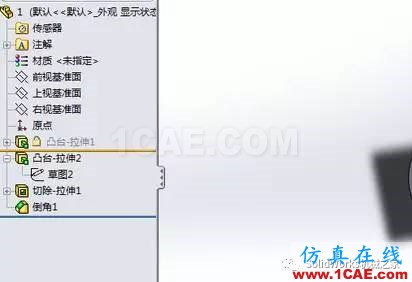

2.凍結欄(下圖黃色粗線)可以讓一些特征在重建模型時不必刷新,如果你的模型比較復雜,可以開啟凍結欄。

SolidWorks高手分享經驗技巧（二）solidworks simulation培訓教程圖片3

3.草圖盡量完全定義

草圖盡量簡單一些,秉持“少草圖,多特征”的方法來建模,將來要修改設計時,可以很方便的修改。如果所有的設計意圖都放在草圖上(比如一個典型的例子:畫出整根軸的輪廓,利用旋轉特征生成軸),一旦需要修改,就要回到草圖上修改,而草圖的修改,是不如特征的修改簡單易行的,比如特征的陣列可以隨時修改陣列個數,陣列元素間距,如果是草圖陣列,那就很難修改了。

4零件和裝配體
模型盡量利用原點和基準面作為對稱的基準或者主要尺寸的基準,在裝配時你能體會到這樣做的好處。裝配后建議一定做一下干涉檢查,檢查的時候把“生成扣件文件夾”勾選上。尺寸有關聯的,可以利用公式將這種關聯體現出來,這就屬于參數化建模的思路了,便于日后修改改版。

5.工程圖
工程圖中及時加中心線和中心符號線。在紙筆繪圖或者AutoCAD繪圖中,中心線中心符號線作為基準都是先畫出來的,不大可能會遺漏,但SolidWorks工程圖基本都是三維模型投影出來的,所以會容易忘記中心線,我本人就忘記了好幾次。
工程圖中需要一些非常規視角的視圖,可以在三維模型里先用視圖定向(快捷鍵是空格)創建該視圖,然后在工程圖中用視圖調色板直接拖到圖紙上即可。多數情況下,工程圖中切邊最好不要顯示,不然圖面線條太多,顯得凌亂,也難以理解一些。
裝配體工程圖里需要隱藏一些零件,可以試試利用顯示模式或者配置。一般來說,一些注釋項我們希望它們能隨著其所在的視圖移動,不希望移動視圖以后注釋還呆在原地導致注釋錯位。那么我們在輸入注釋前,要鎖定視圖焦點,可以直接雙擊某視圖,該視圖的邊框會變成紫粉色,此時不管你在天南海北做了一個注釋,這個注釋都是屬于你雙擊的那個視圖,它和該視圖的相對位置不會改變。當你需要退出鎖定視圖焦點時,再雙擊該視圖就可以。如果你在鎖定焦點前已經做了注釋,不要緊,剪切注釋,雙擊視圖,再粘貼注釋,也是一樣的。

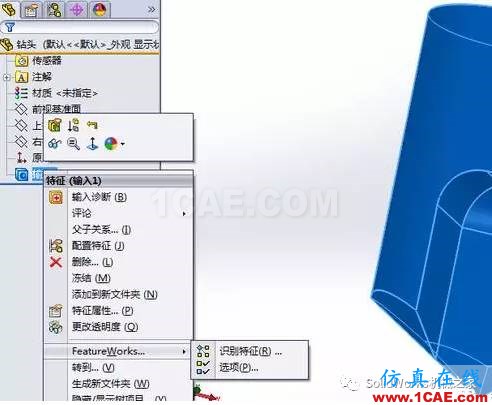

6.FeatureWorks特征識別

輸入的三維模型是通用三維模型,沒有SolidWorks的特征,如果我們想把其盡可能轉換為由SolidWorks特征形成的模型,那么就要用FeatureWorks了:
