CAE分析人員明白,一般通用CAE軟件的疲勞分析功能都偏弱,與疲勞問題在工業生產中占據重要地位并不相符。而DesignLift正式填補這個空缺,是專業化的疲勞分析工具。

nCode公司的新一代疲勞分析軟件DesignLife繼承了其傳統產品的優越性,它是一個面向過程的,基于有限元的疲勞分析包,用于識別危險點位置并計算疲勞壽命。它基于nCode的強大能力和靈活性所提供的分析引擎,除了通常的應力-壽命計算和應變-壽命計算以外,還提供了點焊疲勞分析和縫焊疲勞分析,從而為焊接件的疲勞分析提供了強大的支持,另外,振動測試也可以在頻域中進行直接仿真。

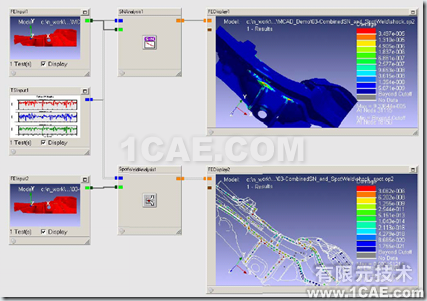

下面是使用DesignLife進行疲勞計算的一個例子。

左邊三個窗口是輸入窗口,包括兩個有限元分析結果和一個載荷輸入,中間是兩個分析系統,上面的是做應力壽命的疲勞分析,下面是做點焊疲勞分析,右邊兩個圖則是疲勞分析的結果,上圖顯示的是危險點處的疲勞壽命圖,下圖則是焊點處的疲勞壽命圖。

DesignLife通過對圖標的簡單拖拉方式就可以構成分析流程,然后對于各個圖標設置屬性就完成相關的設置操作,然后就可以進行疲勞計算,并迅速得到分析結果。

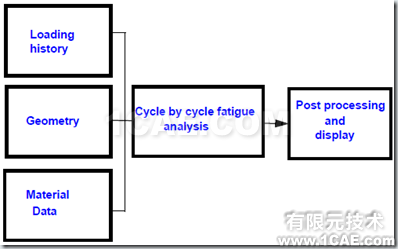

進行一個疲勞分析,通常需要五個元素如下圖

首先,需要的是幾何體的有限元分析結果,然后要提供材料的疲勞曲線和加載歷史,根據這三種輸入,然后選擇一種疲勞分析方式,運行后就可以進行后處理得到壽命計算結果。

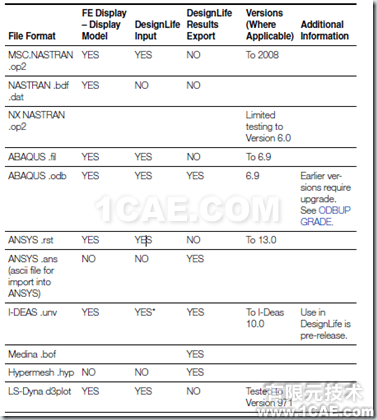

這其中,幾何體的有限元分析結果通常是由其它有限元軟件提供,下面是Designlife所接受的輸入。

可見,它可以接受NASTRAN,ABAQUS,ANSYS,I-DEAS,MEDIA,HYPERMESH,LS-DYNA這幾款主流有限元軟件輸入的分析結果。

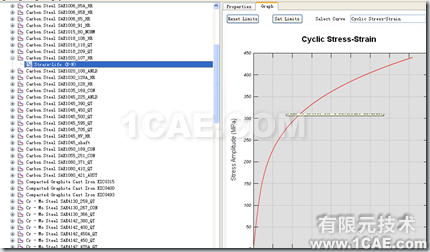

而材料數據部分,DESIGNLIFE自己提供了一個材料庫,可以供用戶挑選使用。

載荷部分,則依據于實際結構的工作情況檢測以后輸入。

有了上述輸入數據,使用DESIGNLIFE提供的疲勞分析工具,就可以進行相應的疲勞壽命分析了。
