ANSA中復合材料鋪層設置

2017-03-13  by:CAE仿真在線  來源:互聯網

復合材料是一類新型材料,有強度高、剛度大、質量輕等一系列優點,在航空航天等領域有著廣泛的應用。

本文利用方便簡潔的ANSA鋪層工具,定義一個鋪層模型。

首先,使用MESH>MACROs>SETPID功能,選擇所有單元,中鍵確定,

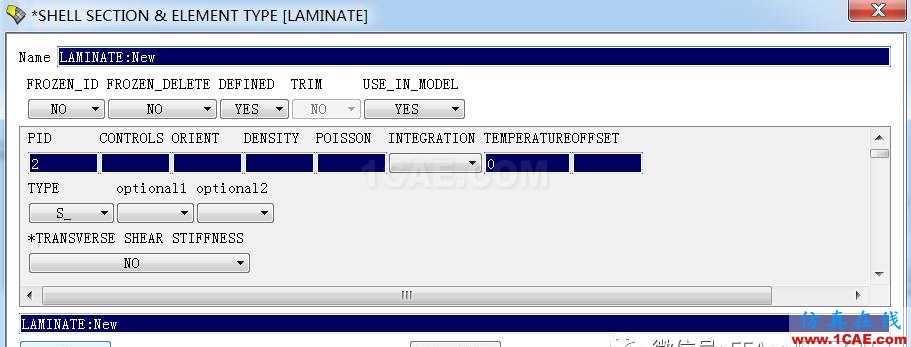

如圖所示,選擇New>LAMINATE>New,出現下圖所示窗口,點擊確定,創建一個ANSA Laminate 屬性。

雙擊創建的屬性,中鍵確定。

然后設置鋪層信息,

選擇DECKs>AUXILIARIES>LAMINATE[LIST]選項,

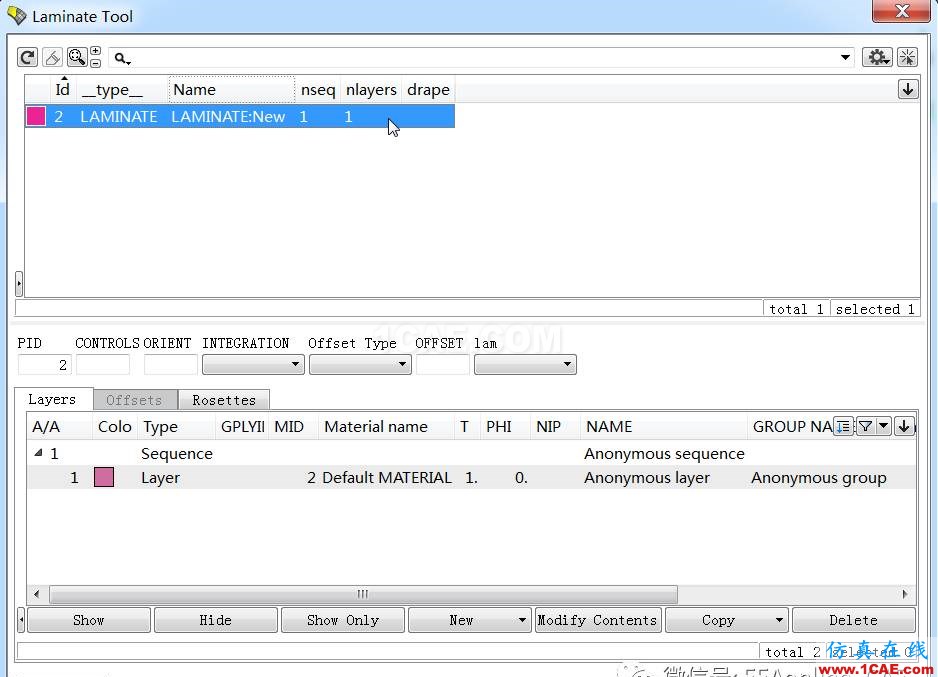

打開Laminate Tool窗口,

如圖所示,雙擊,窗口下部分為鋪層信息,目前顯示只有一層鋪層,

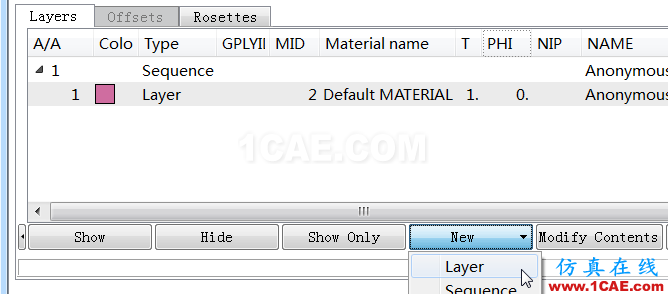

在Laminate Tool窗口中,選擇New>Layer,并選擇要鋪層的區域,中鍵確定,創建新的鋪層。

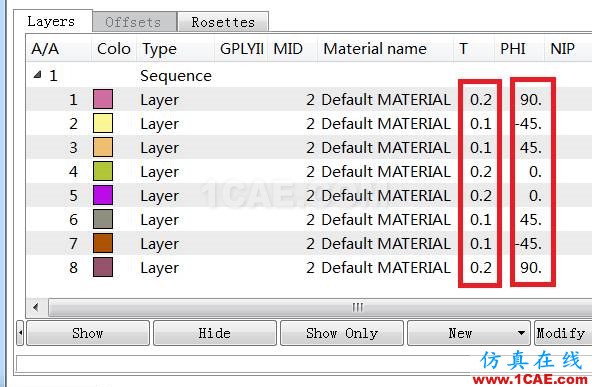

下圖中,創建了8個鋪層,并設置厚度和角度。

如下圖,各鋪層設置好,各層厚度及材料方向。

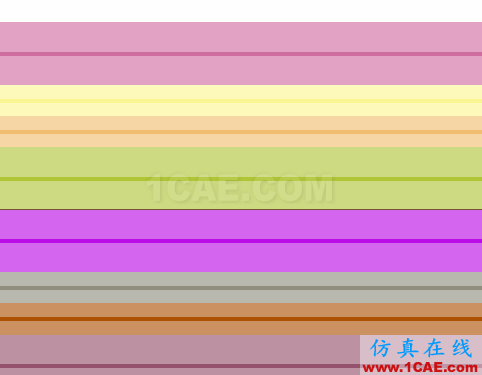

鋪層厚度

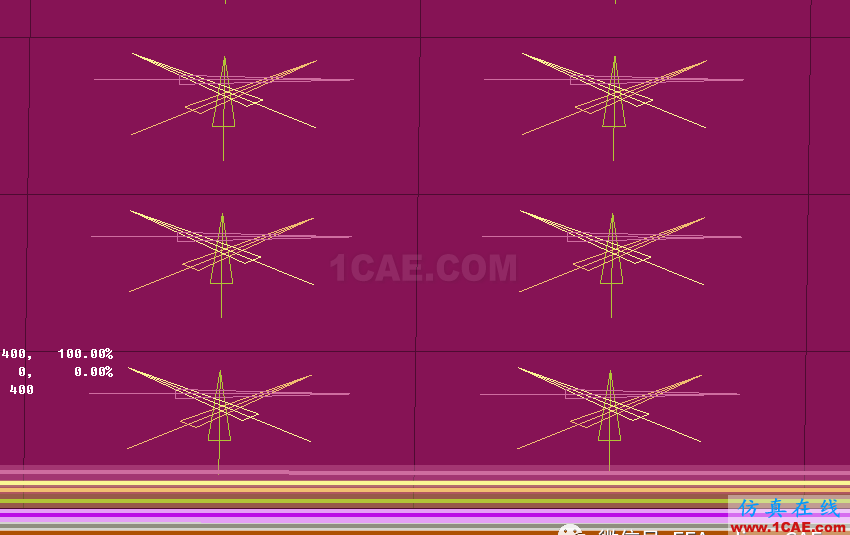

材料方向
