ANSA強大的焊縫連接技術

2017-03-13  by:CAE仿真在線  來源:互聯網

一、概述

ANSA軟件是一個功能非常強大,速度高效的有限元前處理軟件。它提供了多種連接裝配方法,便于用戶的選擇。焊縫連接是汽車、航天航空連接中經常用到的,ANSA軟件擁有強大的焊縫連接方法,可用于多種連接情況。下面將介紹ANSA軟件中焊縫的幾種生成方法,包括MPC單元連接,殼單元連接和體單元連接。

二、焊縫生成方法

1.采用剛性單元連接

在ANSA-ABAQUS面板下剛性連接采用MPC進行連接。

(1)在MESH面板下ShellMesh>Project>Edges命令保證上下邊節點對應;

(2)在ANSA-ABAQUS面板下選擇CONSTRAINTS>MPC>

RIGIDS>TwoNodes,選擇要進行焊縫連接的兩條邊,中鍵確定。

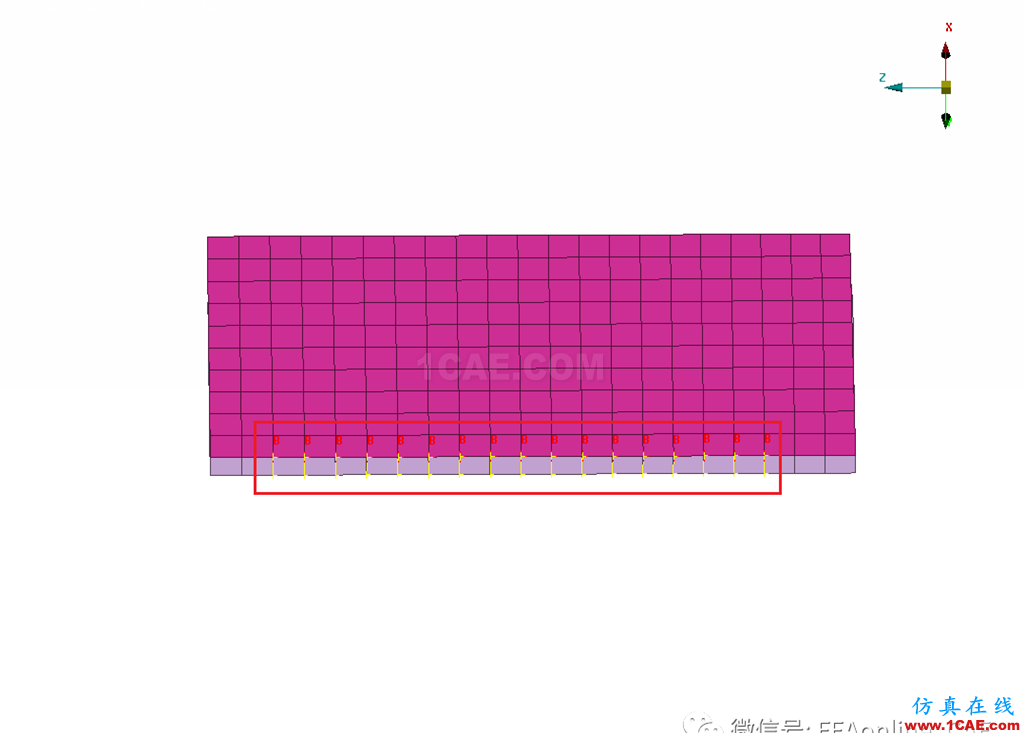

這樣,就可以用MPC剛性連接表示焊縫。

2.采用共節點單元連接

(1)在MESH面板下ShellMesh>Project>Edges命令保證上下邊節點對應;

(2)在MESH面板下Shell Mesh>Fill>Manual下,選擇要焊接的兩條邊,中鍵確認,點擊OK即可。

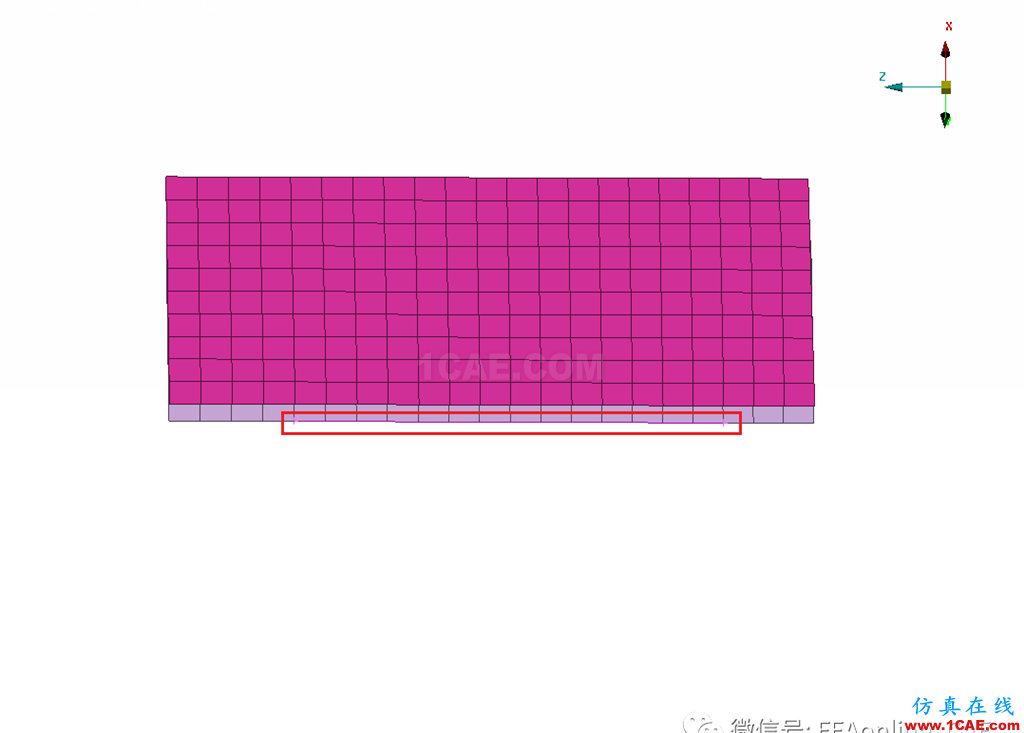

這樣就可以用殼單元表示一條焊縫的連接。

3.采用六面體單元連接

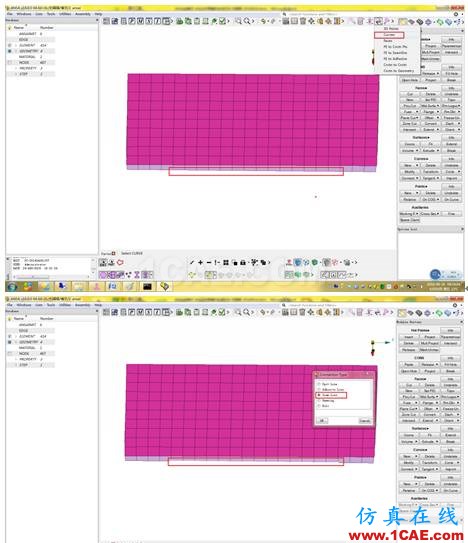

(1)在Top面板下在要進行焊縫連接的一條邊建立Curves曲線。

(2)在工具欄中選擇Convert>Curves,中鍵確認,選擇SeamLine,點擊OK。Curves曲線即轉化為了焊線。

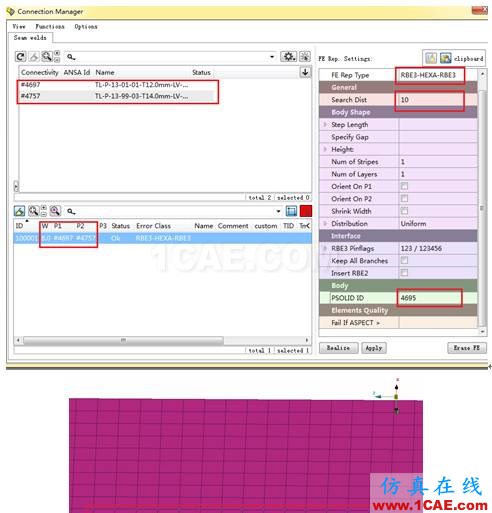

(3)點擊Connection Manager選擇焊線,中鍵確認。在出現的Connection Manager窗口中設置要焊接的兩個面,并設置FE Rep Type為RBE3-HEXA-HBE3。點擊realize,即可生成焊縫。
