多工況分析用于研究結構不同載荷和邊界條件下的線性響應,在ANSA-Abaqus環境下可以快速實現多工況分析的設置。
例如對典型的懸臂梁模型:左端固支約束,右端施加一系列載荷,6種工況分別為:X、Y和Z方向的單位集中力和繞全局X、Y和Z方向的單位彎矩。
懸臂梁模型示意圖
1.Step設置
Abaqus中支持多工況的分析步類型有:*STEP,PERTURBATION 、*STATIC (靜態的線性攝動分析)或*STEADY STATE DYNAMICS, DIRECT (直接法的穩態動力學分析)。

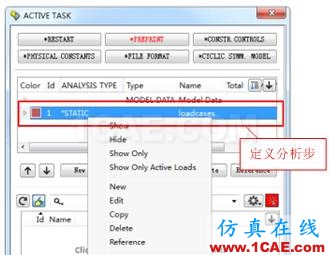

本例中定義線性攝動分析步,再右鍵選擇New*LOAD CASE定義多種工況,及修改工況的命名。
2.多工況設置
定義載荷:*CLOAD定義不同工況下的載荷
定義邊界:*BOUNDARY定義不同工況下的邊界條件

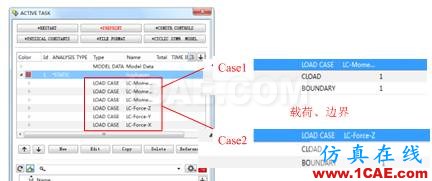

在定義載荷和邊界條件時需要選擇相應作用的分析步。已定義的載荷或邊界條件可以移動至不同工況中,如在LOAD CASE1和LOAD CASE2中分別定義一組工況,并且每個工況之間是相互獨立的。
3.INP文件
在INP文件中每種工況的關鍵字以*LoadCase開始,以*End Load Case結束:
*Load Case, name=LC-Force-X
*Boundary, op=NEW
_PickedSet4, ENCASTRE
*Cload
_PickedSet9, 1, 1.
*End Load Case
*Load Case, name=LC-Force-Y
*Boundary, op=NEW
_PickedSet4, ENCASTRE
*Cload
_PickedSet10, 2, 1.
*EndLoad Case
4.輸出計算
在ANSA中完成前處理工作后,選擇Abaqus求解器輸出INP文件,利用批處理BAT文件完成模型的檢查和計算。BAT文件的格式為:
Call Abq6141 job=Name CPUS=Num int
