搜索ANSA強大的流體網格處理能力你知道嗎
2017-03-13 by:CAE仿真在線 來源:互聯網

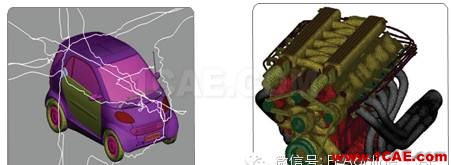

ANSA以其強大的功能為CFD應用提供高效的解決方案,其功能能夠滿足行業的需求,可以進行外部和內部流場網格生成,提高效率并得到高質量的CFD結果。在不同的行業,比如汽車、摩托車、航空航天等,ANSA都是首選的CFD建模工具。
-
一般特征
32或64位代碼,無限的內存使用情況;
多核CPU使用率,利用所有的CPU硬件;
雙精度是其中精度最高的;
可定制的界面與預定義的CFD布局;
與CAD軟件的接口良好,可以讀取中性格式如*.iges、*.stp和其他CAD軟件保存的格式如:IGES, STEP, VDA-FS,Catia v4 and v5, NX, 等;
網格的輸入/輸出ANSYSFLUENT,StarCD和CCM++,OpenFORM,CFD++,CFX,SC/TETRA,UH-3D,CGNS;
前處理和所有主要的的CAE軟件 (NASTRAN, Abaqus, ANSYS, THESEUS-FE, RadTherm 等)和大量中性的MESH格式(PATRAN、STL VRML等等);
ANSA腳本,在Python的支持下,可以自動化完成前處理任務如CAD數據輸入、模型結構建立,面網格和四面體的劃分和輸出,以提高生產率;
ANSA還支持創建用戶定義的函數,進一步擴展軟件功能。
-
幾何TOPO和CAD功能
CAD工具集成幾何的創建、修改、清理;
容易識別和隔離內部和外部的表面、內部通道、零厚度的壁面、交叉的幾何等等;
泄漏檢測工具;
自動識別相似的幾何,用LINK面替換虛擬的幾何;
通過幾何模型之間的關聯關系,加速模型的建立。

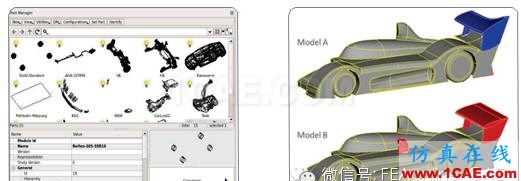

3. 模型管理
強大的模型管理工具part和properties,可以繼承CAD軟件的模型數據,也可以修改部分的管理器和屬性列表;
模型比較工具,可以同時加載兩個模型,并自動識別兩個模型的幾何差異、模型PID名稱,batch mesh參數設置等選擇自動替換不同部分,更新當前模型;

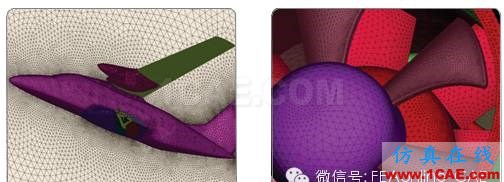

4. 面網格
在幾何面上自動創建網格,并通過合并小的幾何面,根據網格質量標準生成最優的網格;
使用不同的網格算法命令生成三角形、四邊形和混合的網格;
快速的CFD網格生成算法,可以根據當前面的曲率、尖銳特征邊緣和用戶指定的特征生成高質量的三角形面網格;
可以生成用于2D和3D分析的邊界層網格,并在高曲率表面自動處理邊界層;
在模型指定的區域,通過SIZE BOX靈活定義網格的尺寸;
通過自動和手動工具提高殼網格的質量;
強大的重建算法,可以根據用戶的需求改進或修改指定區域的面網格(通過尺寸、單元類型等控制);
面網格的清理工具(封閉特征、粘貼節點、連接相交的網格等);
根據眾多的標準解決各種質量檢查;
清晰的識別不滿足質量的單元,用顏色進行區分;
網格完整性檢查(unmeshed區域、自由邊緣、intersections網格等);
可以模型報告,包括網格的詳細信息和質量統計數據;
5. Warpping
強大的表面包絡工具,無論幾何形狀多么復雜,在很短的時間里創建一個完全封閉的面網格模型;
規范的外部或內部wrapping;
域的選擇通過設置基本尺寸或指定種子點數;
先進的包絡算法可以捕捉所有模型的特征線,曲率、鄰近特征、可變長度和用戶定義的參數;
在此也可以應用SIZEBOX;
通過指定多個種子點規范智能泄露檢測工具和所有泄漏區域的自動識別;
先進的手動和自動的泄漏關閉工具;

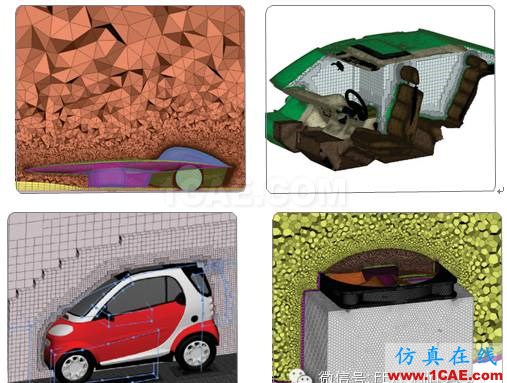

6. 體網格
通過多種參數控制在每個property上生成三棱柱或六面體的邊界層網格,可以通過高級控制選項squeezing,collapsing 和 excluding克服質量和距離問題。零厚度的壁面存在的地方在其兩邊都生成邊界層網格;
一個非常強大的平滑算法,確保在復雜幾何模型處生成高質量的邊界層網格;
自動檢測體空間并進行定義;
快速生成高質量的四面體、三棱柱、金字塔形和六面體網格;
在生成tetra、hexa-Interior和Hexa-Poly網格的時候,可以靈活的應用六面體和圓柱形的SIZE BOX,通過參數控制網格的細化和增長率;
通過MAP和SWEEP算法生成非結構的六面體和三棱柱網格;
通過命令可以把混合網格轉換成多面體網格;
7. Batch mesh
應用預先定義好的參數,可以完全自動分步驟生成CFD網格,包括面網格、wrapping、邊界層和體網格;
反復此過程可以應用于新的幾何圖形,可以根據PART或PID名稱過濾約定,確保網格的一致性,并節省時間;
8. Morphing 和optimization
靈活的參數化模型;
通過Morphing Box技術,對大規模復雜模型進行快速、可控的表面和體網格變形;
Direct Fit Morphing(DFM)工具在不需要Morphing Box的情況下快速修改網格和幾何形狀;
在同一環境下雨ANSA其它的前處理功能集成在一起;
全自動過程結合各種優化軟件和CFD求解器;
