【技術貼：連載1】1.1 Actran軟件聲學計算流程介紹

2016-10-26 by:CAE仿真在線來源:互聯網

1.1 Actran軟件聲學計算流程介紹

1.1.1 介紹

預備知識:在學習本章節之前,讀者應該閱讀并理解以下內容: 《Actran General Organization》。
本章節的主要內容如下:

? 了解Actran中的主要概念;
? 學會用ActranVI 操作并運行Actran輸入文件。

具體目標如下:

? 導入一個Actran輸入文件并檢查它的內容
? 導出網格和輸入文件
? 用不同的方式導入輸入文件

1.1.2 培訓內容

一、在Actran VI 導入一個Actran輸入文件

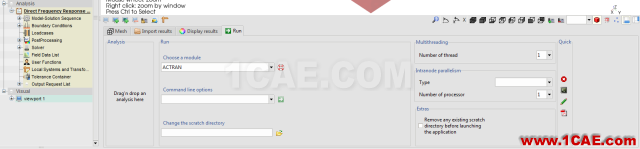

對于輸入文件導入Actran有三種方式:1)直接用ActranVI 打開

2)可以通過右擊后綴為*.edat 的輸入文件用ActranVI 打開

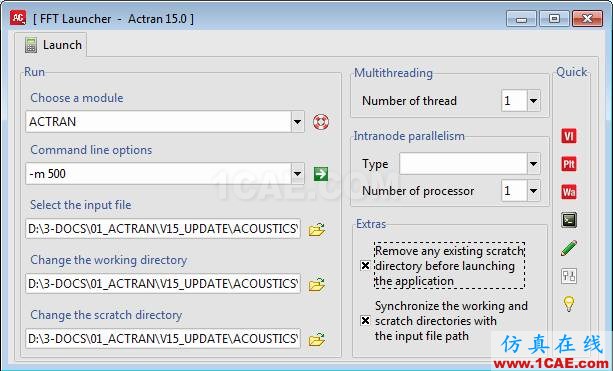

3)啟動ActranVI,輸入文件可以批處理命令的形式導入:1. Source ActranWindows: > %ACTRAN_PATH%/actran_15.0.batLinux: > source $ACTRAN_PATH/actran_15.02. Launch Actran VI: > actranpy -u VI -p PY -e source_simple_cavity.edat 二、啟動Actran VI啟動ActranVI:1)對Windows用戶可以通過“開始”菜單或直接的在桌面上啟動

2)對于Linux用戶,使用以下命令行提示符:> source $ACTRAN_PATH/actran_15.0> actranvi

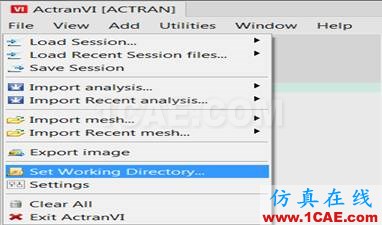

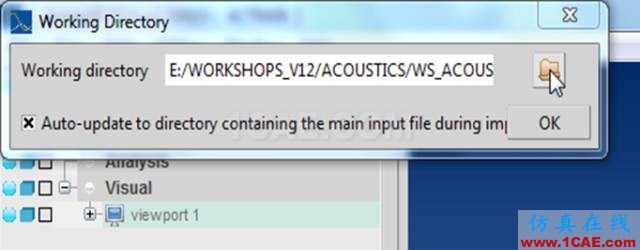

三、設置工作目錄

工作目錄中是所有文件輸出的默認目錄

選擇包含網格文件的路徑為工作目錄

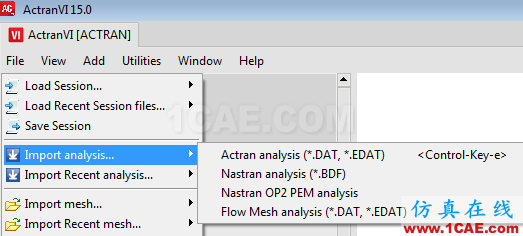

四、導入Actran輸入文件

導入Actran分析文件:source_simple_cavity.edat

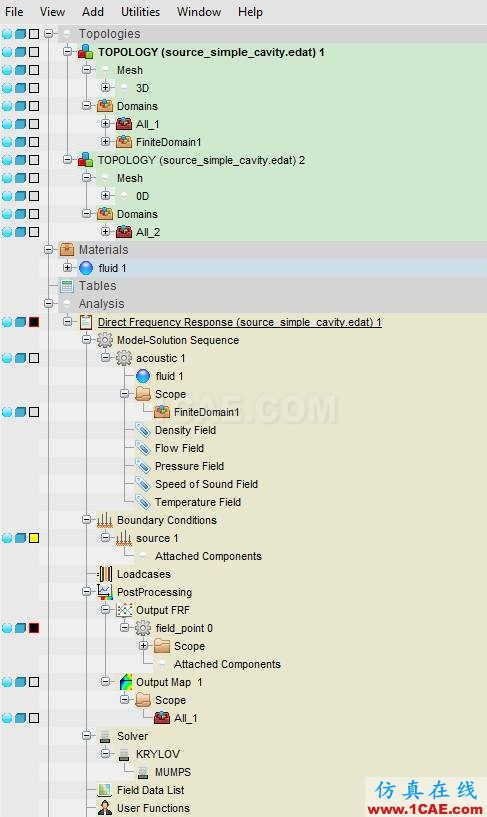

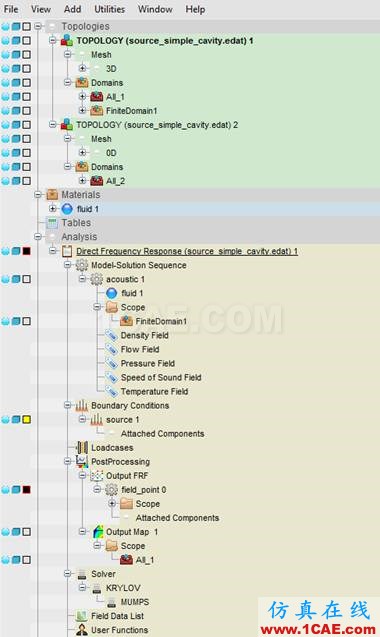

顯示輸入文件的完整構架

五、顯示選項

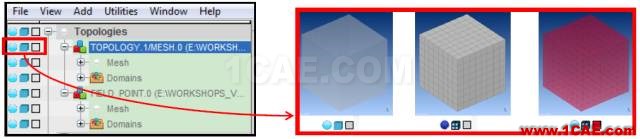

當導入一個網格或Actran輸入文件,將會創建不同的網格,并將其包含進拓?fù)錁洹＿@些網格在顯示窗口中也可見到在任何域的左側都會有三個圖標:

? 第一個圖標用來標修改相關域的透明度
? 第二個圖標控制單元邊緣的顯示
? 第三個圖標可以用來改變相關對象的顏色

另外,自動顏色選項可以讓每個組件應用隨機顏色

六、輸入文件的比較

比較ASCII輸入文件和完整構架的輸入文件,如下圖:

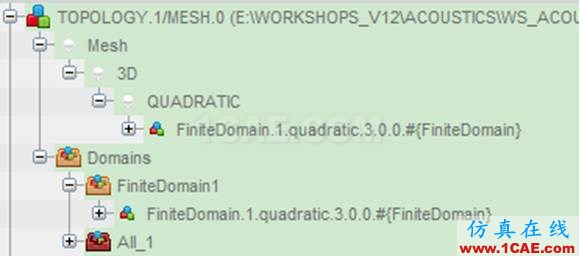

七、拓?fù)錁?/span>

拓?fù)錁淇梢园舾蓚€網格拓?fù)銽OPOLOGY.1網格主要由兩個項目組成:1)不同單元集列表:node Mesh2)不同域的列表:node Domain

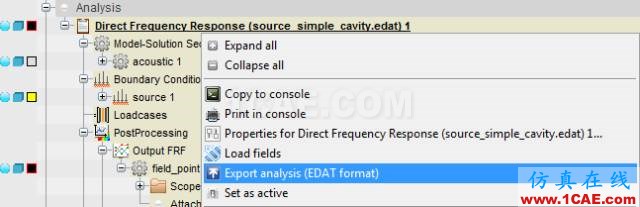

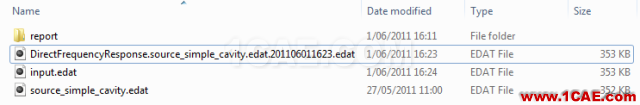

不同單元集根據它們的維度排序(0D到3D)域是一個或者多個單元集的組合,域名是用來連接不同組件的單元集,可以從分析中分離拓?fù)洹?span>八、輸入文件導出導出EDAT格式的Actran輸入文件(右擊):→Direct Frequency Response→ Export Analysis (EDAT format)
