老司機課堂：CATIA技能之DMU的另類應用

2016-11-02 by:CAE仿真在線來源:互聯網

此次老司機給設計工程師帶來福利,CATIA中DMU的另類應用。

老司機課堂：CATIA技能之DMU的另類應用Catia學習資料圖片1

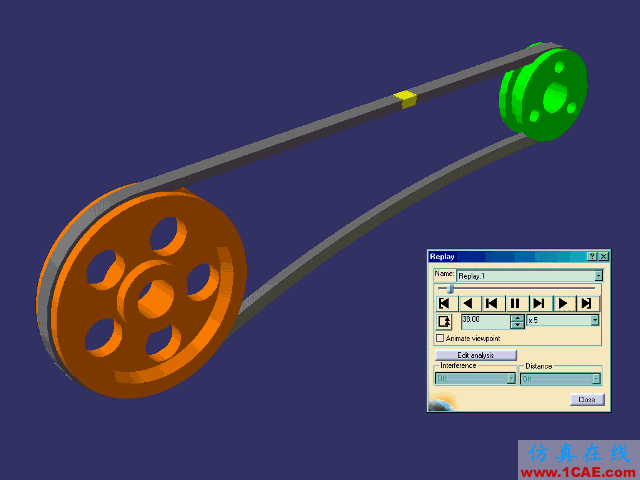

首先從一張動圖開始,這是一個CATIA DMU所做的發動機正時鏈條驅動。CATIA DMU 對攻城獅來說一定是神奇的、向往的,也想掌握的。對于接觸它的人來說,好像覺得并不是太難,因?yàn)樗拿畈⒉欢唷５鉀Q實際問題,還是要靠攻城獅發揮想象,組合使用才能湊效。

在老李還是青年的時候(哈哈),CATIA DMU 所有的命令都爛熟了,自命清高到孤獨求敗.....忽有一天,一個搞發動機的同事慕名求助:D,說是能不能搞一段發動機正時的運動仿真動畫,老李自信滿滿的應答,小case......結果知道了詳情之后,傻眼了。原來他的要求不但要做出曲軸-凸輪軸的運動關系,還要做出鏈條的運動形貌.....在經過漫長2天一無所獲之后,突然之間想到了一個方法,猶如牛頓附體.....經過再三論證推斷,感覺方法可行,接下來的事情嘛,也就順理成章一氣呵成了。

我肯定不是第一個發現這種方法的,但我還是要鼓足勇氣來分享一下,let‘s started

老司機課堂：CATIA技能之DMU的另類應用Catia分析圖片2

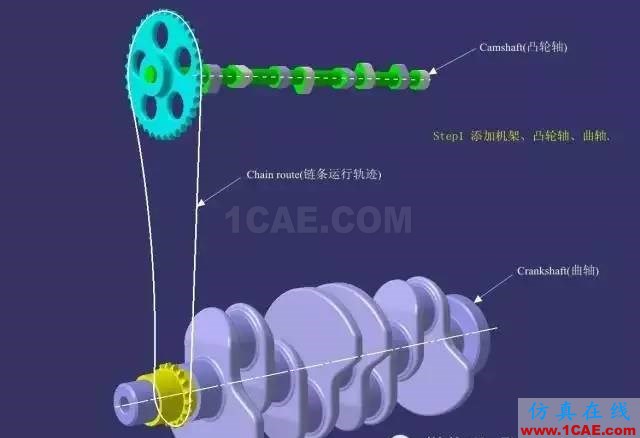

Step1首先要?jiǎng)?chuàng)建一個機架文件,里面包含一個重要的元素,鏈條運動的軌跡曲線,機架還包含曲軸、凸輪軸的運動軸線,我們將這三個文件調入裝配件,并進入DMU模塊。

老司機課堂：CATIA技能之DMU的另類應用Catia分析圖片3

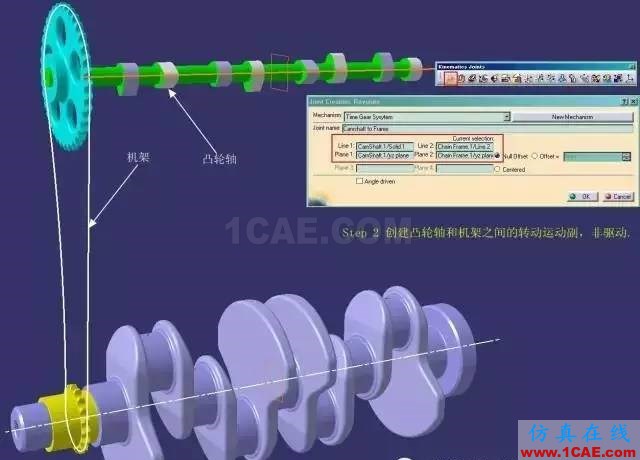

Step2創建機架-凸輪軸的運動關系,選擇轉動付,創建出凸輪軸和機架的轉動副,非驅動。

老司機課堂：CATIA技能之DMU的另類應用Catia分析圖片4

Step3創建機架-曲軸的運動關系,與上一步相同的操作,創建出曲軸和機架之間的轉動副,并且角度驅動。

老司機課堂：CATIA技能之DMU的另類應用Catia分析圖片5

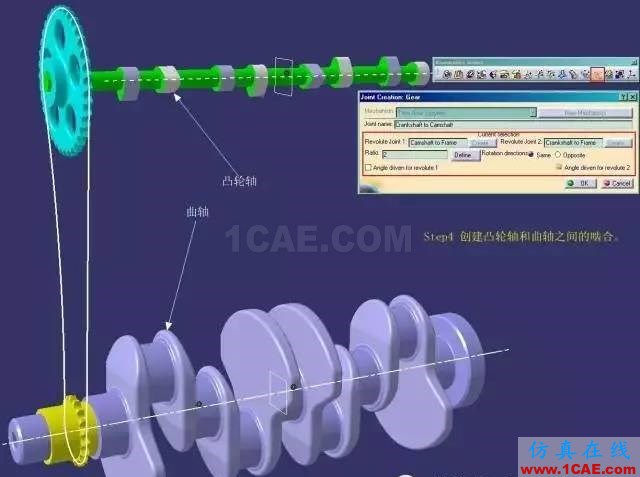

Step4創建曲軸-凸輪軸運動關系。選擇齒輪運動副,分別選擇前面所創建的兩個轉動運動副,并且設置方向相同,轉速2:1(曲軸:凸輪軸),曲軸轉動副作為主驅動。至此,曲軸-凸輪軸的運動關系建立完(老李曾天真的以為同事所要的就是這個結果)。

老司機課堂：CATIA技能之DMU的另類應用Catia分析圖片6

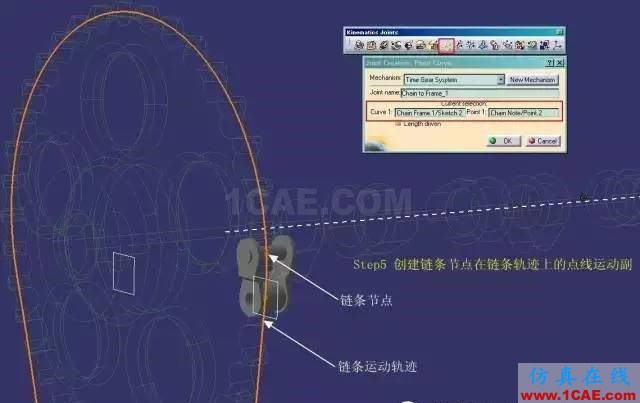

Step5開始創建鏈條的運動副。導入一個鏈條單元,添加一個點-線運動副,選擇鏈條單元節點和鏈條運動軌跡曲線(機架),創建出點-線運動副,并且長度驅動。

老司機課堂：CATIA技能之DMU的另類應用Catia應用技術圖片7

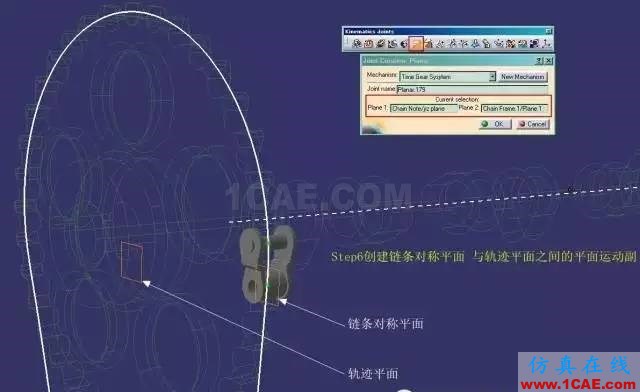

Step6平面運動副,選擇鏈條單元對稱平面和運動軌跡平面,創建出平面運動副。

老司機課堂：CATIA技能之DMU的另類應用Catia應用技術圖片8

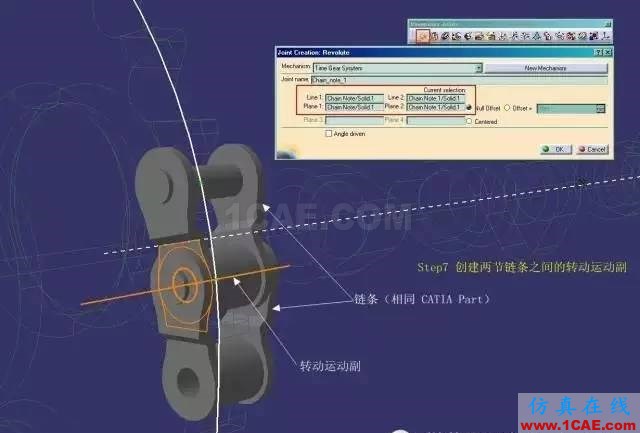

Step7鏈條單元之間的運動副,模型樹上復制鏈條單元,在兩個鏈條單元之間添加轉動運動副,非驅動。

老司機課堂：CATIA技能之DMU的另類應用Catia應用技術圖片9

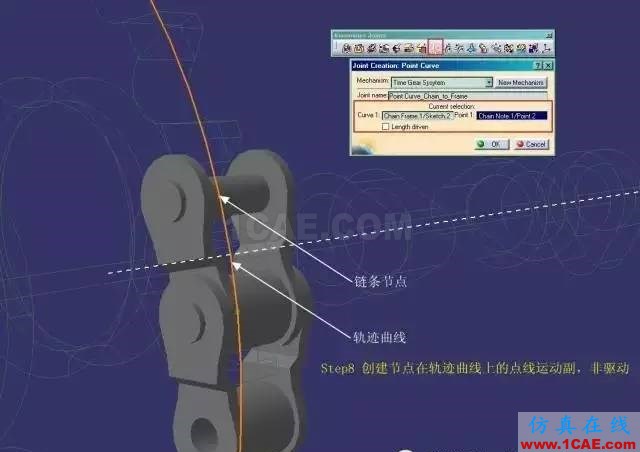

Step8繼續點-線運動副,給第二個鏈條單元和機架之間添加類似點-線運動副,唯一不同的是之后的點-線運動副都不再需要驅動。

老司機課堂：CATIA技能之DMU的另類應用Catia應用技術圖片10

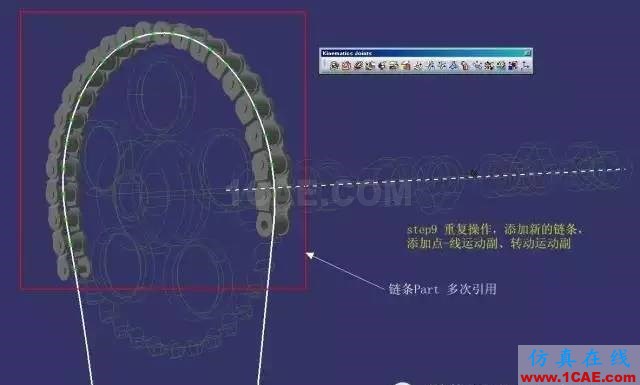

Step9重復操作,這之后確實是個體力活,你要做的就是復制、粘貼、添加運動副,復制、粘貼、添加運動副........

老司機課堂：CATIA技能之DMU的另類應用Catia仿真分析圖片11

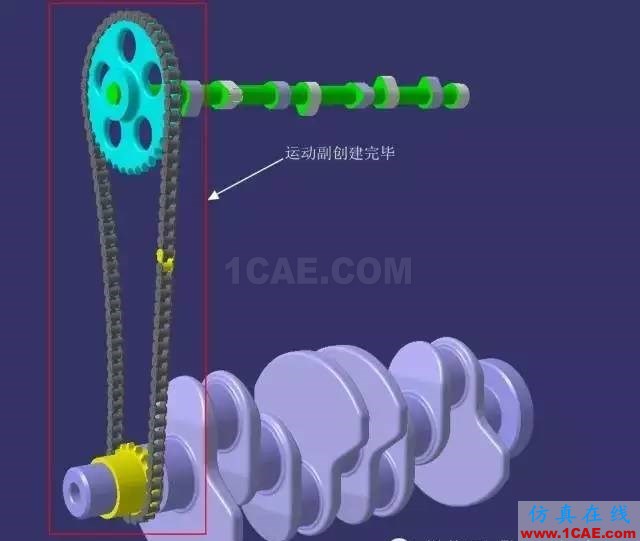

終于在頭疼、眼花、手抽筋,幾乎暈倒之際,完成了所有鏈條單元的添加。。

老司機課堂：CATIA技能之DMU的另類應用Catia仿真分析圖片12

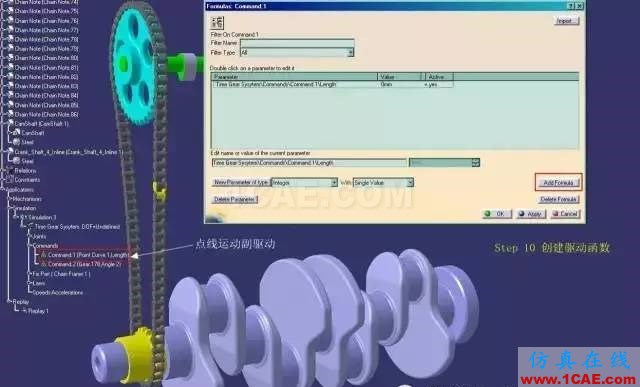

Step10添加驅動關系,現在這個機構有兩個原動件,一個是鏈條在軌跡上的滑動,一個則是曲軸的轉動。如何將二者同步起來,這里還的請出函數大神,CATIA 提供了一個非常強大的驅動,那就是 ’時間‘。哪怕你成千上萬運動,在我時間面前,都是平等的,都可以同步的。我們先來編輯一個函數,由時間來驅動鏈條的滑動。

老司機課堂：CATIA技能之DMU的另類應用Catia仿真分析圖片13

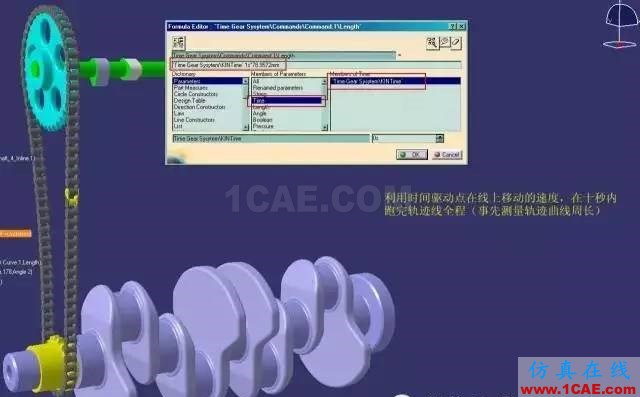

CATIA 時間單位為10秒。會從0增加到10。如何利用好這10秒就要通過你的公式了。如下圖,公式的含義為每秒鏈條單元在軌跡上滑動距離,至于具體多少呢?我們需要先知道軌跡的總長度,比如500mm,那么每秒就需要跑50mm,10秒內剛好跑完一圈。

老司機課堂：CATIA技能之DMU的另類應用Catia仿真分析圖片14

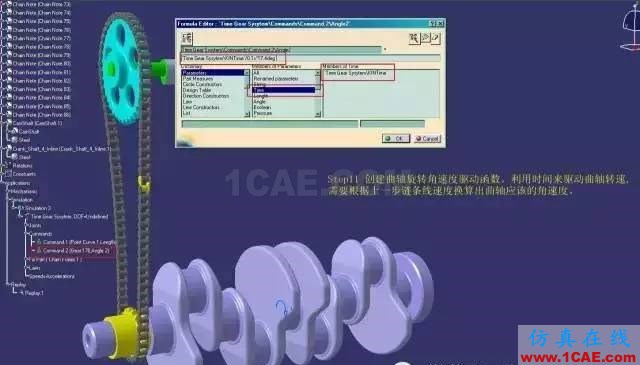

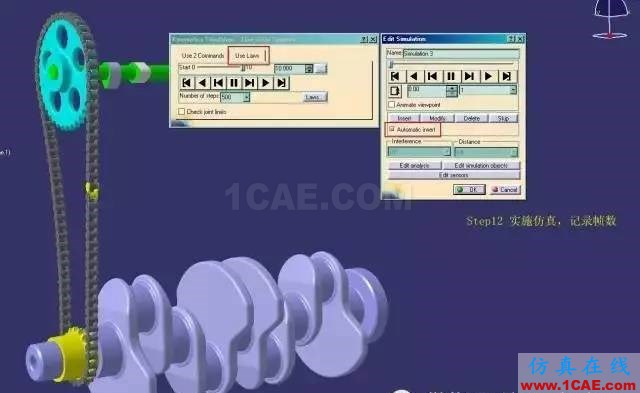

Step11添加驅動關系,相同的操作,對曲軸的轉動運動副進行’時間‘驅動,這里需要跟上一步的速度關聯起來,需要換算出鏈條走的線速度所對應的曲軸轉動的角速度。
