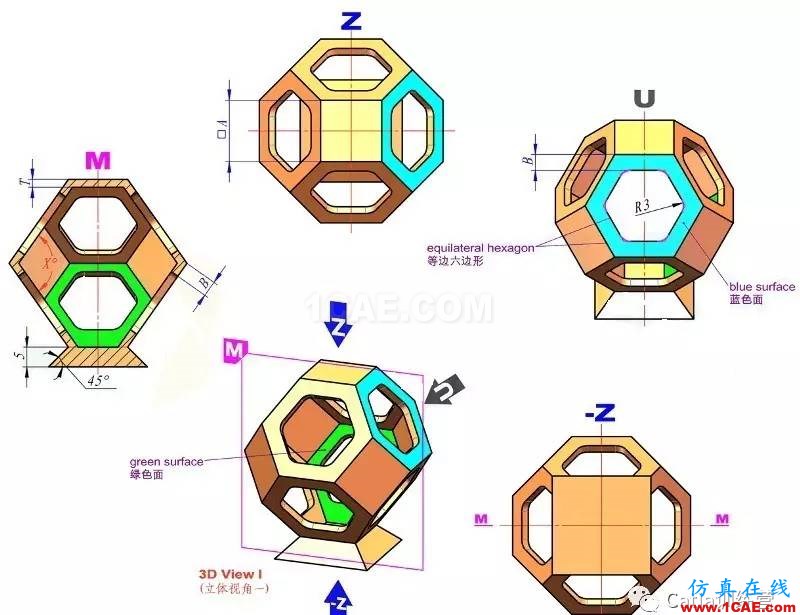

按要求作出如下圖形!
【注意】其中陣列等幾何關系。【其他】同色圓弧半徑相同,模型未注壁厚均為T,圖中八個相鄰六邊形大小一致。(輸入答案時請精確到小數點后兩位)
【參數】
A=15,
B=4,
T=2。
【問題】
1、請問圖中X=?
2、請問圖中藍色面的面積是多少?
3、請問圖中綠色面的面積是多少?
4、請問模型體積是多少?
【答案】
1、109.47
2、307.48
3、230.28
4、8183.12

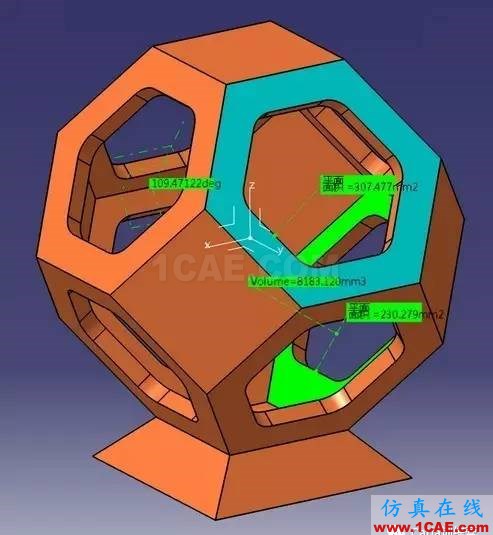

完成后的效果:
