搜索【技巧篇】關于CATIA數模轉換STP格式保留顏色的技巧
2018-04-03 by:CAE仿真在線 來源:互聯網
實際工作中很多時候需要把CATIA格式的三維數據轉換為三維通用格式,即stp格式進行數據的轉換及傳遞。但是CATIA模型正常另存為stp格式后,再打開這個stp格式的文件,原來數模已經設置好的各種顏色都消失了,模型變成非常單調的一種顏色,此時全是淚啊......如下圖:

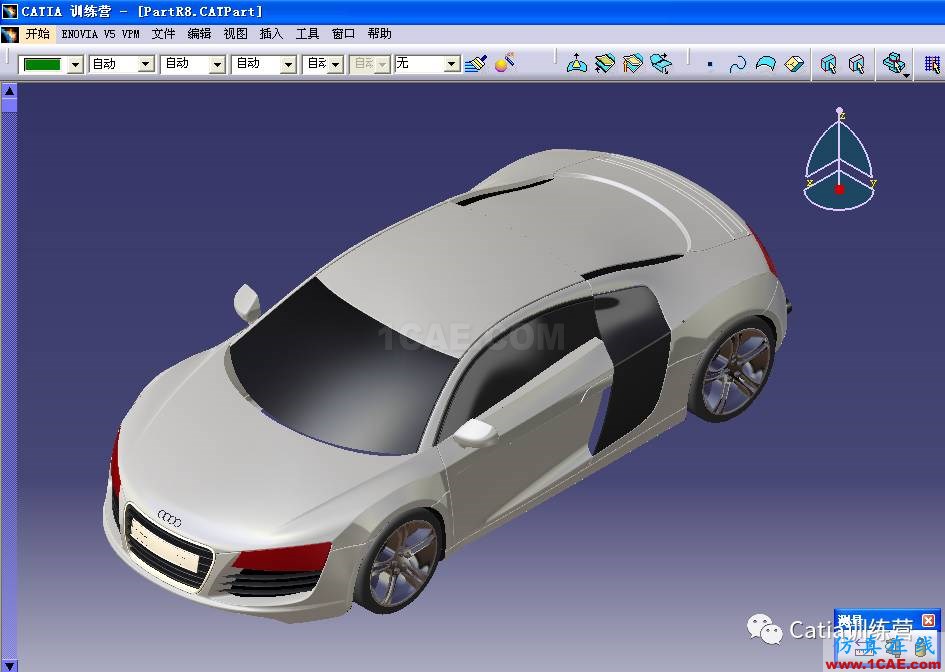

原始的是自己辛辛苦苦設置好帶顏色的數模,看看我們的R8多帥氣。
重點來了,請繼續往下看,別走開。
要實現轉換成STP后數模仍然帶顏色的信息,僅需將stp標準設置為214iso就可以啦,你說簡單不???
小小技巧,大大幫助!

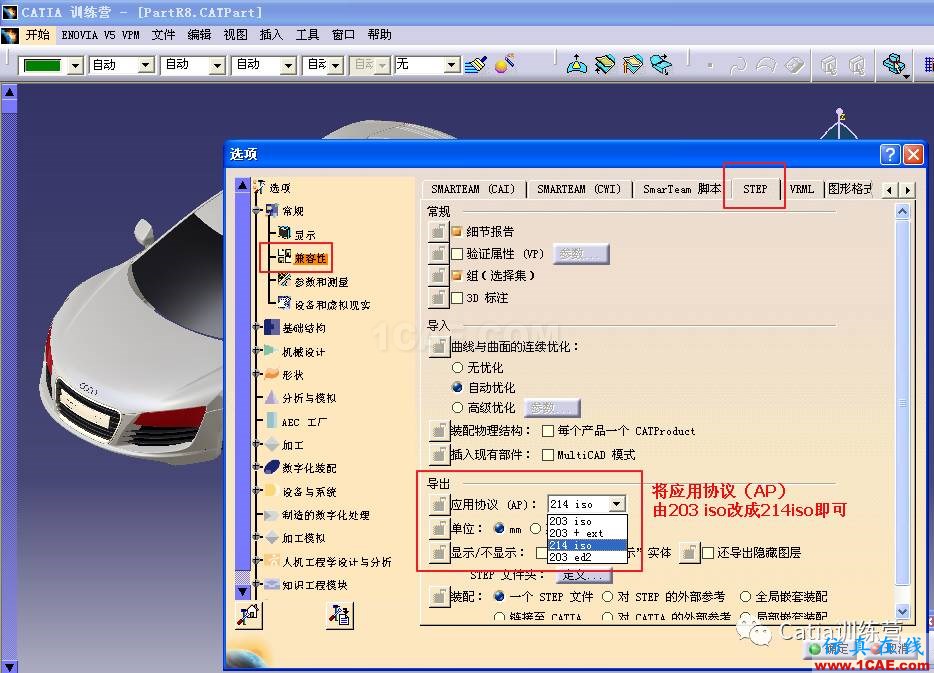

具體操作如下:工具-選項-常規-兼容性-stp中將應用協議類型更改為“214 iso”即可。
注意:如果是裝配體模型,需要將模型的顏色落實到每個part本身,而非是在裝配模式下進行著色。
