CATIA逆向工程教程

2016-12-02  by:CAE仿真在線  來源:互聯網

1. 引言

CATIA軟件在造型風格、車身等方面具有獨特的長處,使用自動化的多表面曲率與切矢管理,可幫助用戶快速進行風格造型和曲面造型。目前,CATIA發布了第6版本。

一些著名汽車制造商如RenaultToyotaKar2manVolvoChrysler等已經100%的切換為CATIA設計,并且被各國的汽車零、部件供應商所認可。

CATIA事實上已成為汽車行業CAD軟件標準。CATIA的數字化外形編輯器(Digital Shape Editor,DSE)、快速曲面重建(Quick Surface Reconstruction,QSR)以及創成式外形設計模塊(GenerativeShape Design,GSD)是強大的逆向開發工具。它們能完成點云讀入、輸出、編輯以及曲面快速而便捷的重建。本文介紹以CATIAV5DSEQSRGSD模塊為零件逆向開發基本過程。

2.CATIA逆向步驟

利用CATIA逆向的方法很多,但總的來說可分三種典型的方法,下面就各方法詳細說明。

2.1.預處理

各方法雖然不一樣,但是起點是相同的,那就是對點云的處理。處理點云的步驟如下:

2.1.1.導入

常規的幾種點云類型catia都可以導入,在CATIAV5中的DSE模塊中,通過Inset/Importcloud CATIA逆向工程教程導入零件的點云。在導入過程中導入過程中可以用鼠標移動6個綠色的控制點,改變導入點云邊界,過濾一些無用的點(即降噪)

2.1.2.過濾

選擇Insert/CloudEdition/Cloud Filter CATIA逆向工程教程,利用Adaptative選項能將曲面變化小的地方過濾較多的點,而變化大的地方過濾較少的點,使特征變得更明顯。該值越大則過濾掉的點越多。

2.1.3. 刪除

通過Insert/Cloud Edition /Remove Point CATIA逆向工程教程,進一刪除掃描過程中邊界部分的誤點和缺陷點。

2.1.4.鋪面

對點云進行鋪面處理,它是點云的三角片圖像,主要是為了提高點云的可視性,以便于提高曲面造型的效率。選擇Insert|Mesh/MeshCreation CATIA逆向工程教程進行鋪面。如果有破洞存在,不能單純增加Neigborhood的值,否則一些不該補的部分也會被鋪成面可用Insert | Mesh | Fill Holes CATIA逆向工程教程完成破洞的手動修補。

2.2.典型方法1

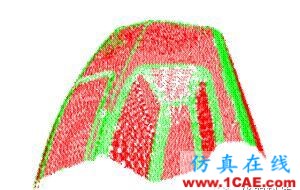

此方法適用于以大曲面為主、圓角特征明顯的模型。如下圖。

CATIA逆向工程教程Catia分析圖片1

2.2.1.區分三角網格曲面

將三角網格去除圓角之后,剩下的就是各個大曲面。通過Insert /Cloud Edition /Activate CATIA逆向工程教程激活需要編輯的曲面網格。

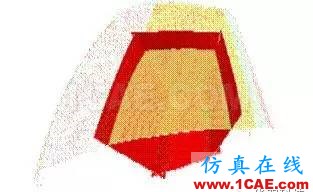

CATIA逆向工程教程Catia分析圖片2

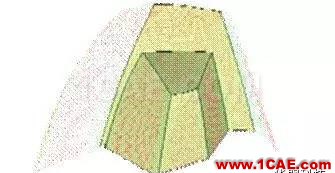

2.2.2.重建曲面

QSR模塊下,根據分割出來的曲面,利用Insert /Surface Creation/PowerFitCATIA逆向工程教程做出曲面。

CATIA逆向工程教程Catia分析圖片3

2.2.3.擴展曲面

一般情況下,由于網格的局限,由PowerFit出來的曲面還不夠大,需要用Insert /Operations/Extrapolat CATIA逆向工程教程對此面擴展。

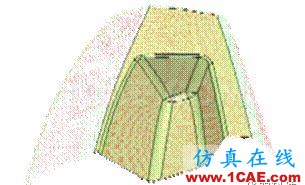

2.2.4.修剪曲面

當做好兩個或多個曲面以后,就可以用Insert /Operations/Split CATIA逆向工程教程剪切曲面,這樣可以使圖面整潔干凈,便于建模,最終可得到未倒角的模型。

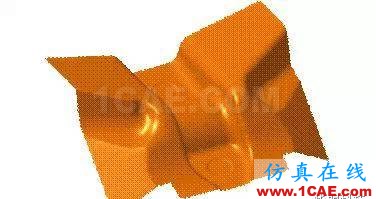

CATIA逆向工程教程Catia分析圖片4

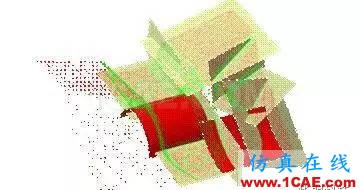

2.2.5.重建圓角

創建圓角特征,所建圓角要盡量貼合點云。

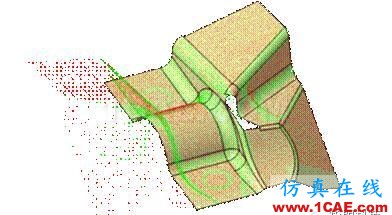

CATIA逆向工程教程Catia仿真分析圖片5

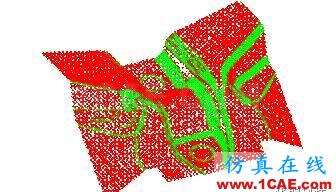

2.3.典型方法2

此方法適用于以平面為主,具有明顯機械外形的模型。這里的機械外形是指:平面、圓柱、球體、錐體。

CATIA逆向工程教程Catia仿真分析圖片6

2.3.1.區分三角網格曲面

將三角網格去除圓角之后,剩下的就是各個大平面和機械外形。同樣也是通過Insert /Cloud Edition /Activate CATIA逆向工程教程激活需要編輯的曲面網格。

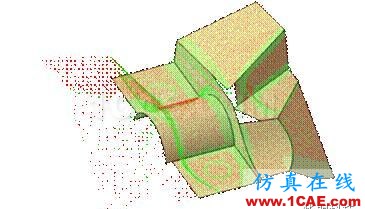

CATIA逆向工程教程Catia仿真分析圖片7

2.3.2.重建曲面

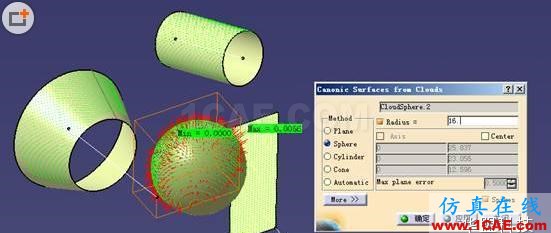

QSR模塊下,根據分割出來的三角面,利用Insert /Surface Creation/Basic SurfaceRecognition CATIA逆向工程教程,可以快快速重建各種平面、圓柱、球體、錐體。

CATIA逆向工程教程Catia仿真分析圖片8

并且在創建這些圖形時就可以改變圖形的大小,無需再對圖形進行擴展,加快了逆向的速度,但是需要設計人員準確判斷圖形的形狀。下圖就是平面和圓柱面為主。

CATIA逆向工程教程Catia技術圖片9

2.3.3.修剪曲面

同樣,在做好兩個或多個曲面以后,就可以用Insert /Operations/Split CATIA逆向工程教程剪切曲面。

CATIA逆向工程教程Catia技術圖片10

2.3.4.重建圓角

創建圓角特征,所建圓角也應盡量貼合點云。

CATIA逆向工程教程Catia技術圖片11

2.4.典型方法3

此方法主要針對以全曲面為主、外形復雜的模型。

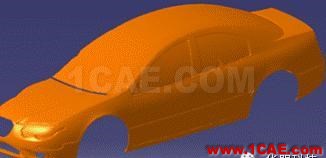

CATIA逆向工程教程Catia技術圖片12

2.4.1. 創建特征線

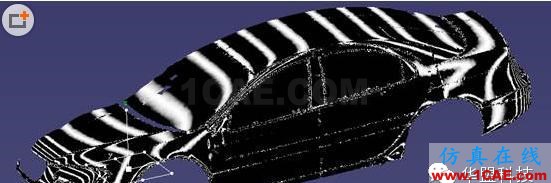

從零件具體結構特征出發,先用斑馬線仔細分析點云的鋪面(如下圖所示),進行曲面重構之前的合理規劃。

CATIA逆向工程教程Catia分析圖片13

劃分曲面塊的主要依據是零件的棱線以及面的曲率變化。特征線的創建方法很多,QSR模塊Insert/Scan Creation/Planar Sections CATIA逆向工程教程提取部分特征線,用Insert /ScanCreation /Free Edges CATIA逆向工程教程得到點云邊界線,還得利用Insert/CurveCration/Curve from Scan CATIA逆向工程教程來得到曲線,也可以直接用Insert/CurveCration/3D Curve在三角面上畫出曲線。

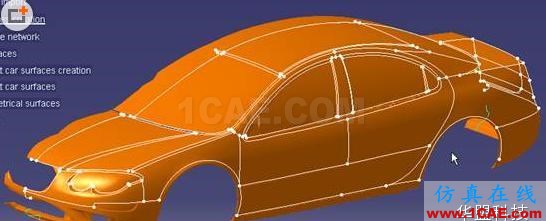

CATIA逆向工程教程Catia分析圖片14

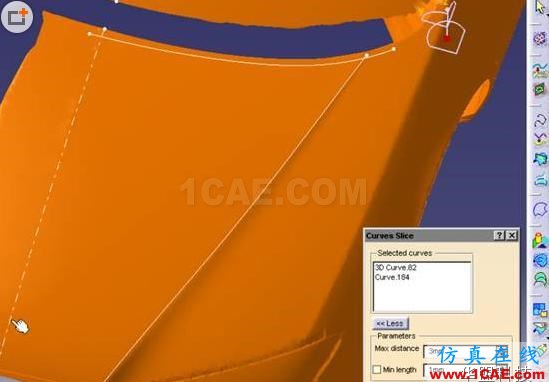

2.4.2. 曲線分割

利用Insert /Operations/ Curves Slice CATIA逆向工程教程分割所畫的曲線,這步很必要,對以后構建不同分片很有用。

CATIA逆向工程教程Catia分析圖片15

2.4.3.創建曲面

根據特征線利用netserface生成曲面,或者用powerfit生成曲面,曲面質量的好壞取決于上步所做的曲線,這步關鍵是要有好的線,而且線不宜過多。

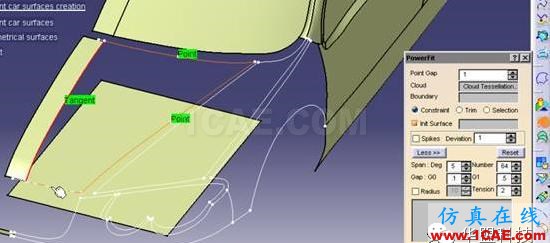

CATIA逆向工程教程Catia學習資料圖片16

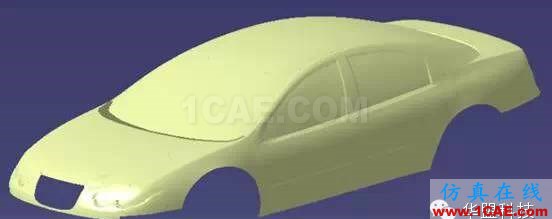

也可利用利用GSD提供的掃掠(sweep)、混合(blend)等曲面造型功能生成特征面,再通過求交(join)、裁減(trim)、倒圓(fillet)等操作將各曲面片光滑拼接或縫合成整體的復合曲面。

CATIA逆向工程教程Catia學習資料圖片17

3.CATIA逆向中應注意的問題

3.1.誤差問題

對于車身覆蓋件,考慮到在沖壓后的回彈以及拆卸時的變形,在曲面重建時應從整車裝配工藝出發在保證曲面質量的前提下,要充分考慮零件之間的配合面問題,確保間隙和段差在合理公差允許的范圍內,并且均勻一致。如果只追求完全忠實于零件,零件的制造誤差和缺陷會不斷帶到建模中,從而導致逆向零件裝配的不良。

3.2.曲面重構問題

對于零件細小的結構可稍后考慮,先構建較大的面。大面可以分塊,面與面之間可以用blend或者QSR模塊中的powerfit方式連接。對曲率變化較小或者變化均勻的曲面,可將它當作一張曲面來構建。對于曲率變化不是很大的地方,直接由特征線建面(如用拉伸、掃掠和放樣等功能)的精度比用powerfit更高。

4. 結語

基于CATIA的逆向建模技術已開始應用到新產品的開發、舊零件的還原和產品的檢測中,它不僅還原實物原型,而且還能在此基礎上進行設計修改,制造出新產品。
