搜索CATIA如何輸入漢字？
2016-12-14 by:CAE仿真在線 來源:互聯網
1、首先確定要繪制文字的實體面(平面或者曲面,這里先介紹下平面,后面再補充曲面)
如上圖,在圖中所示的草綠色平面上繪制“文具盒”三個字
2、進入工程制圖頁面

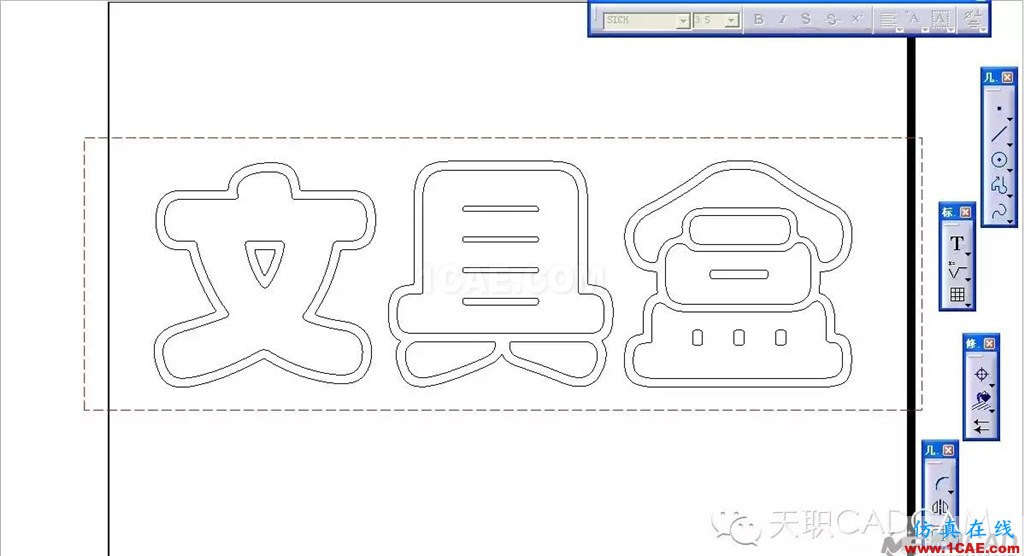

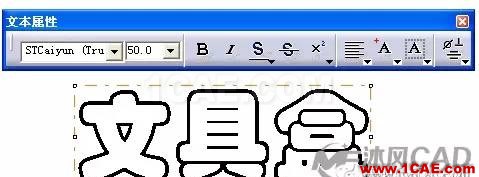

選擇文字工具
3、將工程制圖文件保存成.dwg(或.dxf)文件,然后Ctrl+O或
打開保存的文件,如圖

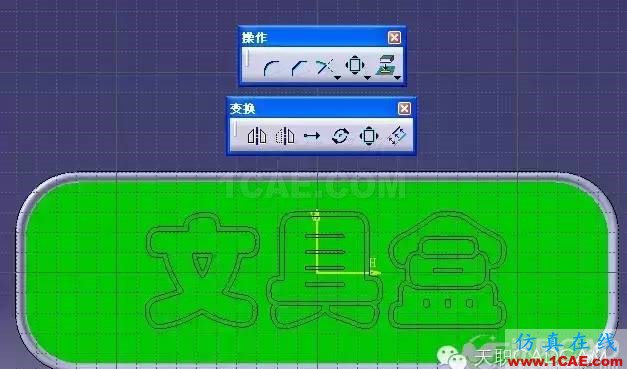

4、框選文字選擇復制(Ctrl+C),復制后切換到實體文檔,選擇第1步中說的草綠色平面,點擊草圖繪制
5、退出草圖操作模塊,進入實體操作模塊,利用凸臺命令

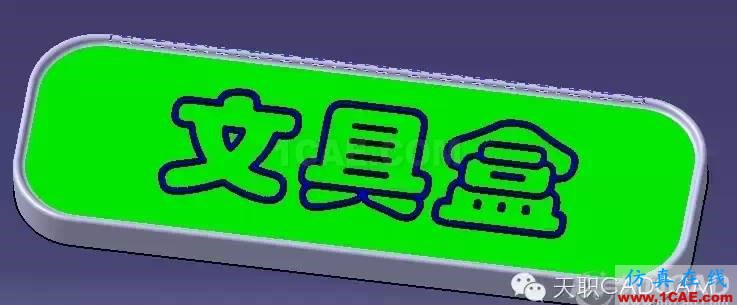

拉伸實體(凹槽也可以),效果如下圖

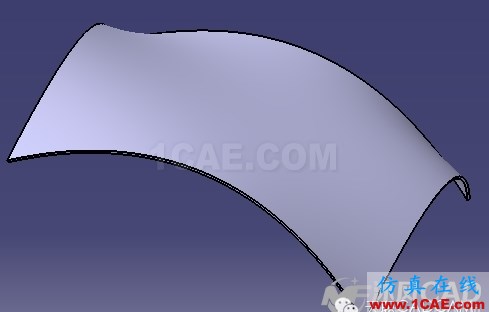

曲面情況:所有操作過程跟以上一樣,主要的區別在于要進行曲面分割,在進行第4步前要先建立一個適當的平面(根據文字在曲面上的位置適當建立個平面即可),然后再進行第4、5步,之后用曲面分割得到所需效果,以一個曲面為例

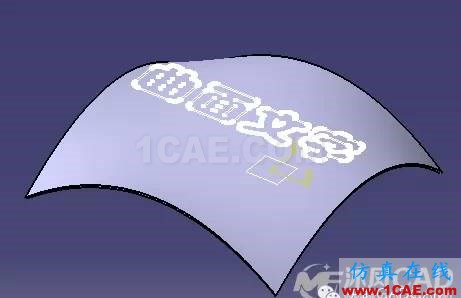

1、建立所需平面,然后粘貼文字

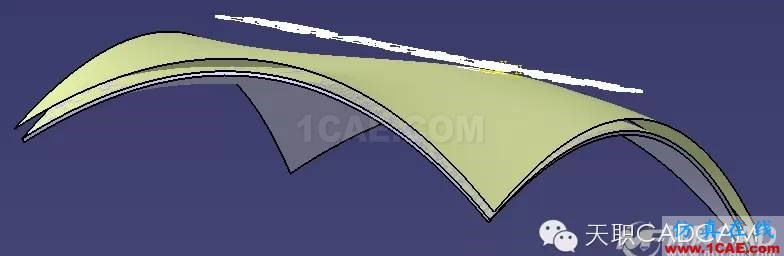

2、抽取實體面曲面,然后對曲面進行偏移(偏移值自行確定)

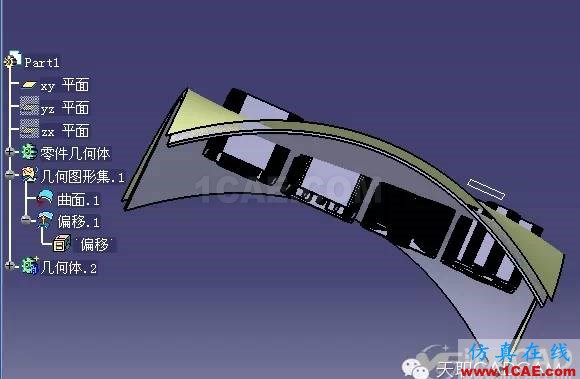

3、插入新的幾何體(【插入】->【幾何體】),利用凸臺命令以文字為輪廓拉伸實體,要求拉伸實體要同時穿過2中所確立的兩個曲面。

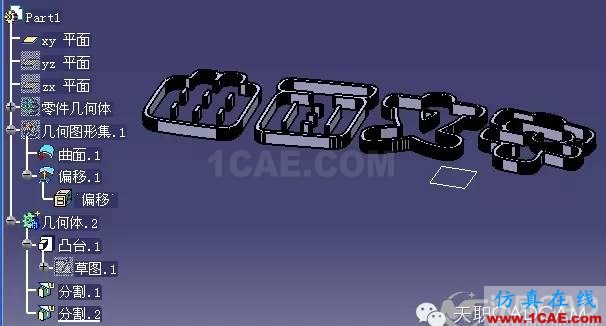

4、利用“分割”命令(
)對幾何體.2進行分割

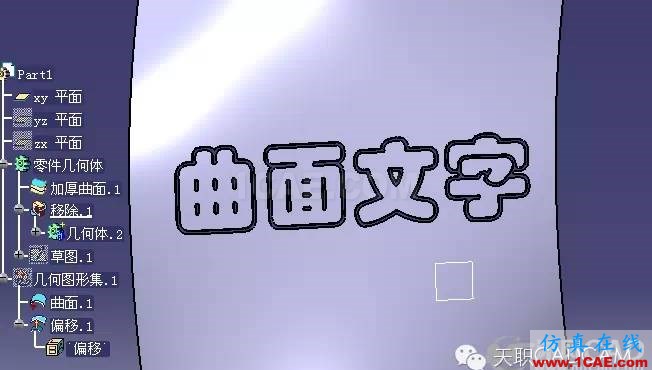

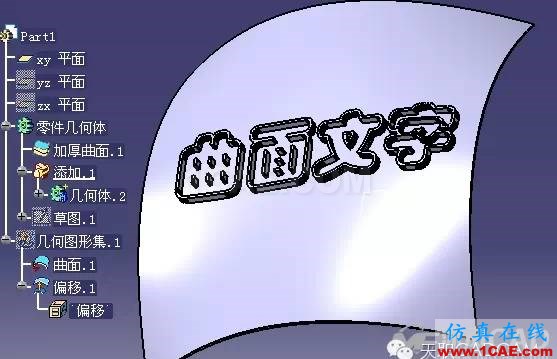

5、右擊零件幾何體,選擇定義工作對象,然后在幾何體.2上右擊選擇添加(即布爾加命令)進行幾何體添加。
6、大家也可以適當更改性操作步驟執行移除(布爾減)再幾何體上挖個字。
