Cadence:升級到Allegro17.2-2016的10大理由

2017-07-27 by:CAE仿真在線來源:互聯網

電子設計自動化領域領先的供應商 Cadence,與諸位分享Cadence Allegro、Sigrity等產品最新的科技成果和進展,并向電子設計工程師展示Cadence獨有的PCB和封裝設計解決方案。下面給您帶來“升級到Allegro 17.2-2016的10大理由”系列文章。

升級到Allegro 17.2-2016的10大理由

Cadence Allegro 17.2-2016是過去十年中發布的最大版本,于2016年4月下旬發布。由于17.2-2016版本包含數據庫更改,通常會出現在零版本中,很多人想知道何時是升級的最佳時間。

如下列出了升級到Allegro 17.2-2016版本的十大理由,以便您更好地理解每一項的價值。本文將幫助您學會Allegro 17.2-2016版本中的這些新功能,并從中受益。在這一期文章發布之后,我們將針對每一項作更詳細的介紹。

先進的柔性和剛柔結合板設計支持 – 大大縮短了設計周期

這對于那些廣泛應用柔性和剛柔設計的電子產品的設計者來說是好事。Allegro 17.2-2016版本實現了柔性和剛柔結合板設計的多項新功能,可以最大限度地減少MCAD的迭代,并降低柔性和剛柔設計的總體成本。

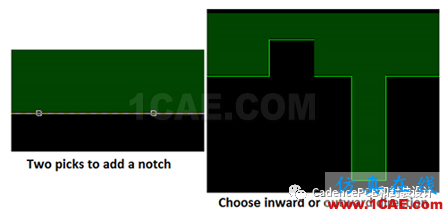

Cadence:升級到Allegro17.2-2016的10大理由EDA技術圖片2

按區域設置層疊的功能,使剛-柔-剛的層疊設計更加快捷易用,進一步完善了MCAD-ECAD協同設計。這種新功能也為包含很小比例的高速或RF電路設計的PCB實現了板材鑲嵌。板材鑲嵌能為這類型PCB節約高達25%的成本。

Cadence:升級到Allegro17.2-2016的10大理由EDA技術圖片3

另一個提升點是讓柔性設計的規則設置更靈活。此版本為柔性和剛柔設計引入了12個新層和19個表面處理方式。更重要的是,用戶可以添加新的自定義的圖層和表面處理。新的內層檢查方式能夠檢查兩個不同層之間的幾何形狀。

新的并行設計能力 – 與您的團隊成員實時協同設計

設計周期短? 異地分散辦公,需要同時參與同一個項目? 有了Allegro 17.2-2016的協同設計功能,你們可以同步進行同一個設計。多個設計者同時連接到一個通用的Allegro PCB數據庫,他們可以輕松地同時開展設計,所有成員都可以實時查看任意團隊成員所做的任何更改。新的Allegro協同設計功能可以將高密高復雜PCB的走線時間縮短約80%。

Cadence:升級到Allegro17.2-2016的10大理由EDA技術圖片4

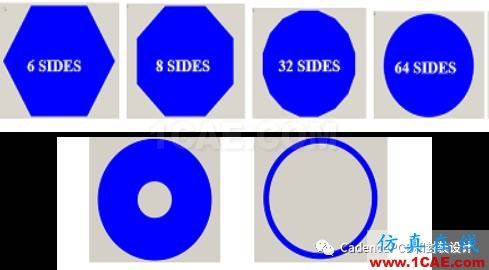

新的PAD編輯器 – 易于使用,并支持許多新的pad類型

新的焊盤編輯器通過現代易用的圖像界面創建焊盤,大大提高您的設計效率。向導形式的工作方法可以輕松地定義焊盤及其所需屬性。新的編輯器提供了許多新形狀的焊盤,使復雜焊盤的設計變得更簡單。有了這個版本,用戶可以創建一些新形狀的焊盤,例如甜甜圈形狀,圓角矩形或倒角矩形。這些焊盤不僅容易創建,還使設計過程的其余部分更加順暢。 17.2 焊盤還可以把走線禁布區作為其定義的一部分,能夠根據焊盤結構進行控制,可以控制每一層上或延伸到開始/結束層之外的相鄰層上進行控制。

Cadence:升級到Allegro17.2-2016的10大理由EDA技術圖片5

在行業中領先的背鉆能力 – 輕松找到有背鉆標記的通孔

Allegro PCB Designer是多年前第一個支持背鉆能力的工具。根據客戶反饋,我們為標記為背鉆的孔增強了設計規則,使設計過程更加高效。另外,為了避免引入新的問題,我們給那些需要背鉆的孔提供了更好的可視化效果。

Cadence:升級到Allegro17.2-2016的10大理由EDA培訓教程圖片6

新的層疊編輯器 – 簡化層疊相關的規則和設置

新的層疊編輯器提供了所有功能的設置,如按區域設置層疊,動態處理未使用的焊盤和埋入式元器件設計。定義層疊特征時,可堆疊窗口中顯示堆疊結構的動態圖形。層疊圖形中包括設置和顯示反鉆方向的功能。網格編輯功能允許您添加圖層對或用戶定義的圖層數量。其他增強功能包括將材料字符長度從19增加到250,正/負片層容差支持,過孔標記優化,能控制層及其值的編輯,以及支持頂層/底層以上的未命名電介質層。

Cadence:升級到Allegro17.2-2016的10大理由EDA培訓教程圖片7

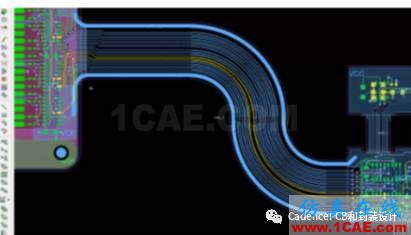

平滑的弧形走線節省了在柔板設計的走線設計時間

無論您是做柔性、剛柔或剛性PCB,Allegro PCB編輯器的布線功能都增強了。增強的布線方式通過更有效的方法為用戶提升效率。它引入了一個簡單的基于canvas的雙狀態點擊使用模型,也可以推擠現有的連接線。非輪廓和輪廓走線之間的轉換也很平滑。你必須自己嘗試一下它的易用性。

Cadence:升級到Allegro17.2-2016的10大理由EDA培訓教程圖片8

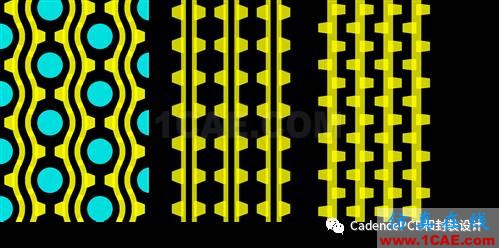

梯形凸塊布線 – 控制關鍵信號的阻抗和串擾,特別是BGA區域

在引腳數量龐大、引腳間距小的器件區域,線寬被迫變小。這意味著單端和差分對信號必須通過引腳區域曲折引出,有時還是弧形的。更糟糕的是,平面層引腳區域都是void,使得阻抗不可控制。升級到Allegro 17.2-2016,將有新的方法來控制這些區域的信號阻抗。您可以通過在并行走線上添加梯形形狀來控制阻抗,提供數量設置和間距設置,在編輯走線時可編輯刪除梯形方塊。

Cadence:升級到Allegro17.2-2016的10大理由EDA培訓教程圖片9

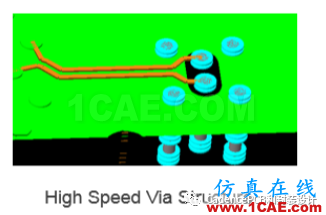

信號完整性設計也更好 – 通過Allegro PCB編輯器中的 “Sigrity verified” 自定義回流路徑

Allegro 16.6-2015引入六種新的回流孔。借助Allegro 17.2-2016版本,您可以結合預先驗證過的回流結構使用,以節省布局布線設計的時間,避免后仿真時返工。

Cadence:升級到Allegro17.2-2016的10大理由EDA仿真分析圖片10

新設計規則檢查

與以前的版本一樣,我們繼續加強Allegro PCB編輯器中的設計規則。除了背鉆規則及柔性、剛柔板的內層檢查規則外,我們還增加了新的drill DRC以及四個銳角檢測規則。對于drill DRC,您可能還記得,幾個版本之前,Allegro PCB Editor啟用了動態控制焊盤功能。當時,我們還引入了一個新的DRC “hole to other objects”。與動態焊盤抑制相關的DRC僅在焊盤被標記為抑制時,才被激活。在此版本中,Allegro PCB編輯器允許您在具有焊盤的孔上啟用基于鉆頭的DRC – 您可以針對不需要抑制焊盤的對象設置和檢查DRC。對于基于角度的規則,我們添加了這四個新規則 – 最小shape邊緣到邊緣、最小線到焊盤、最小線到角度和最小線對角度。

易于使用的改進

讓Allegro PCB編輯器易用是我們持續關注的焦點。在Allegro 17.2-2016版本中,我們增強了幾項功能,以減少您設計PCB的時間,減少鼠標點擊次數,并提高自定義功能。現在,您可以將自定義命令添加到工具欄,而顯示面板現在允許設計人員更快更有效地控制圖層內容。 Allegro約束管理器也有一些改進。
