在Abaqus中,過盈接觸可通過接觸對或通用接觸方法來模擬,當采用接觸對時,Abaqus默認將重疊區域考慮為過盈量,并且在第一個增量步消除過盈量,此時可能出現難以收斂的情況,因此可通過*CONTACT INTERFERENCE, SHRINK在第一個分析步中逐步消除過盈量;當采用通用接觸時,Abaqus默認不會將重疊區域考慮為過盈量,但可通過*CONTACT INITIALIZATION DATA和*CONTACT INITIALIZATION ASSIGNMENT關鍵字來對模型進行初始設置,這樣Abaqus會在第一個分析進行過盈量的消除。

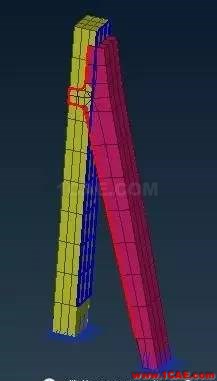

下面針對下述模型分別采用接觸對和通用接觸方法進行過盈分析
1、接觸對方法
設定接觸的主從面:

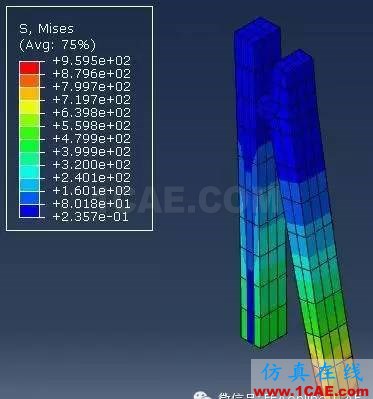

分析結果:
采用接觸對方法時,對應的主要關鍵字如下:
*CONTACT PAIR, INTERACTION=I1;ANONYMOUS_SURF_INTERACTION, EXTENSION ZONE=0.1, SMOOTH=0.2
S1;slave, S2;master
*STEP, NAME=Anonymous STEP 1, NLGEOM=YES
*STATIC
0.05,
** INTERFERENCE
*CONTACT INTERFERENCE, SHRINK
S1;slave, S2;master
*END STEP
2、通用接觸方法

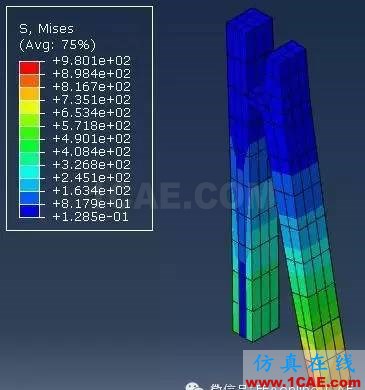

分析結果:
采用通用接觸方法時,對應的主要關鍵字如下:
*CONTACT INITIALIZATION DATA, NAME=CL1;Anonymous Contact Initialization Data, INTERFERENCE FIT
*CONTACT
*CONTACT INCLUSIONS, ALL EXTERIOR
*CONTACT PROPERTY ASSIGNMENT
, , I1;ANONYMOUS_SURF_INTERACTION
*CONTACT INITIALIZATION ASSIGNMENT
S1;slave, S2;master, CL1;Anonymous Contact Initialization Data
采用通用接觸方法時,*CONTACT INITIALIZATION ASSIGNMENT數據行的主從面可不指定,分析結果與指定時一樣。從上述兩種方法可看出,其分析結果基本一致。
