ABAQUS中兩種模擬彈簧的方法

2016-10-26 by:CAE仿真在線來源:互聯網

在利用ABAQUS對復雜結構進行有限元分析時,通常會使用彈簧單元進行剛度等效或減振隔離裝置的模擬。

下面將以圖中所示模型為例,介紹ABAQUS中兩種定義彈簧的方法:

一、問題描述

1)基礎尺寸:

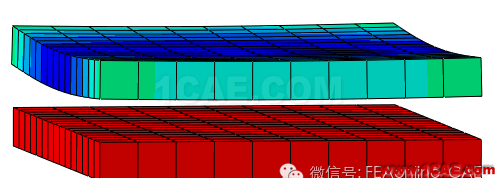

圖中所示模型由兩個Part組成且二者形狀尺寸完全一樣,間距5mm;

2)連接關系:

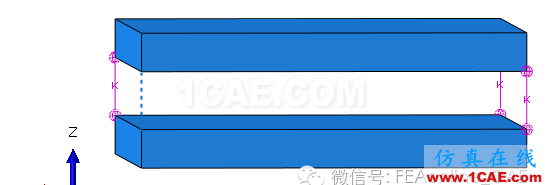

Part2模擬地基,Part1模擬被隔離的設備,四個角點處分別通過彈簧連接模擬減振器;

3)邊界條件與載荷

Part2下表面固定,Part1上表面施加0.05Mpa的均布壓力。

二、模擬彈簧的方法

方法一:定義Spring單元

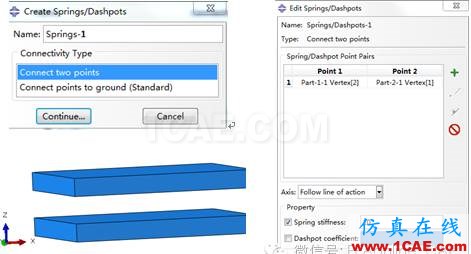

在ABAQUS/CAE中進入Interaction模塊,在菜單欄中選擇Special>Springs/Dashpots>Manager,進入彈簧阻尼單元管理器,點擊Creat創建Connecttwo points彈簧,依次選擇Part1和Part2相對應的兩個角點,確定后輸入彈簧剛度10N/mm,點擊OK完成Spring單元的定義。

(1)創建WireFeature方法二:定義WireFeature

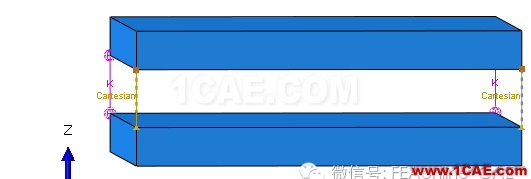

在ABAQUS/CAE中進入Interaction模塊,在工具條中選擇(CreatWire Feature),在彈出的對話框中點擊“+”,依次選擇Part1和Part2相對應的兩個角點,點擊OK確定;

(2)為WireFeature賦予屬性

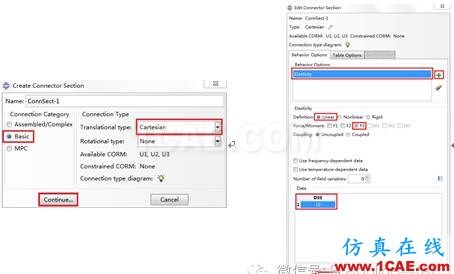

在Interaction模塊下點擊工具條中的(CreatConnector Section),將ConnectionCategory選擇Basic,Translationaltype選擇Cartesian,并點擊Continue…;在彈出的EditConnector Section對話框中設置其為線性(Linear),方向?yàn)閆向(F3),大小為10N/mm,點擊OK確定。

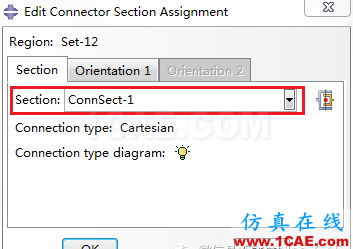

在Interaction模塊下點擊工具條中的(CreatConnector Assignment)賦予屬性,選擇步驟(1)中創建的WireFeature,點擊中鍵確認,在彈出的對話框中選擇前面創建好的Section并點擊OK確認。
