ABAQUS中阻尼的定義

2016-12-27 by:CAE仿真在線來源:互聯網

在ABAQUS中阻尼可以應用在下面的動力學分析中:

a.非線性問題直接積分求解(顯式分析或者隱式分析);

b.直接法或子空間法穩態動力學分析;

c.模態動力學分析(線性)。

針對模態動力學分析,在ABAQUS/Standard中可定義幾種不同類型的阻尼:直接模態阻尼(Direct Modal Damping),瑞利阻尼(Rayleigh Damping),復合模態阻尼(Composite Modal Damping)和結構阻尼(Structure Damping)。

ABAQUS模態動力學分析中用*MODAL DAMPING選項來定義阻尼。阻尼是包含在分析步內定義的一部分,每階模態可以定義不同量值的阻尼。

1、直接模態阻尼

采用直接模態阻尼可以定義對應于每階模態的阻尼比ξ。其典型的取值范圍是在臨界阻尼的1%~10%之間。直接模態阻尼允許用戶精確定義系統的每階模態的阻尼。在分析步驟內定義直接模態阻尼。如圖1所示,激活直接模態阻尼選項(Direct modal),并在數據行內輸入數據。

圖1直接模態阻尼定義

對應的ABAQUS輸入文件為:

*MODALDAMPING, MODAL=DIRECT

m1,m2, ξa

其中,*MODAL DAMPING選項中的MODAL=DIRECT參數表示被指定的直接模態阻尼,數據行輸入的數據m1為起始模態序號,m2為截止模態序號, ξa為模態阻尼比。例如,對于前10階振型的阻尼定義為4%的臨界模態阻尼,11~20階振型的阻尼為5%的臨界阻尼,在分析步驟中的定義如下:

*MODALDAMPING, MODAL=DIRECT

1,10,0.04

11,20,0.05

2、瑞利阻尼

在瑞利阻尼中,假設阻尼矩陣可表示為質量矩陣和剛度矩陣的線性組合,即

C=αM+βK (1)

其中,α和β是用戶根據材料特性定義的常數。盡管假設阻尼正比于質量和剛度沒有嚴格的物理基礎,但是實際上我們對于阻尼分布的真實情況知之甚少,也就不能保證其它更為復雜的模型是正確的。通常,瑞利阻尼模型對于大阻尼系統,即阻尼值超過10%臨界阻尼時是不可靠的。

使用瑞利阻尼有許多方便,例如系統的特征頻率與對應的無阻尼系統特征值一致;相對于其它形式的阻尼,可以精確地定義系統每階模態的瑞利阻尼;各階模態的瑞利阻尼可轉換為直接模態阻尼,在ABAQUS/Standard中將瑞利阻尼轉換為直接模態阻尼進行動力學計算。

對于一個給定模態i,臨界阻尼值為ξi,而瑞利阻尼系數α和β的關系為:

(2)

其中ωi表示第i階模態的固有頻率。(2)式表明,瑞利阻尼的質量比例阻尼部分在系統響應的低頻段起主導作用,剛度比例阻尼部分在高頻段起主導作用。

ABAQUS在模態動力學分析步驟內定義瑞利阻尼。如圖2所示,激活瑞利阻尼選項(Reyleigh),并輸入數據。如果需要定義多階模態的阻尼值,則可在菜單內點擊鼠標右鍵,通過insert row before或者insert row after來增加數據行。

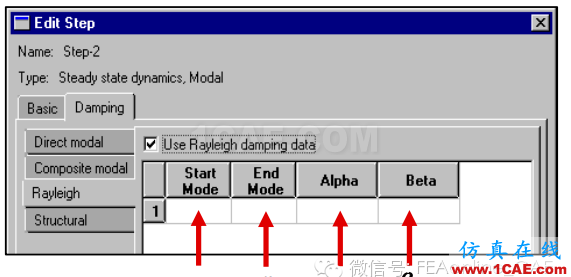

圖2瑞利阻尼定義

對應的ABAQUS文件輸入為:

*MODAL DAMPING, RAYLEIGH

m1, m2, α,β

參數RAYLEIGH指定阻尼形式為瑞利阻尼,m1、m2的含義與直接模態阻尼定義相同。α、β分別為模態質量、剛度比例系數。例如,對前10階模態定義α=0.2525和β=2.9×10?3,對于11~20階振型定義α= 0.2727和β=3.03×10?3,則可以在分析步驟中定義:

*MODAL DAMPING, RAYLEIGH

1,10,0.2525,2.9E-3

11,20,0.2727,3.03E-3

3、復合阻尼

在復合阻尼中,對應于每種材料的阻尼定義一個臨界阻尼比,這樣就得到了對應于整體結構的復合阻尼值。如果結構由多種材料組成,那么采用復合阻尼來描述系統的阻尼特性是非常簡便有效的。

ABAQUS將材料的復合阻尼加權平均得到模態阻尼比,轉換關系為:

(3)

(4)

其中,ξa為模態α的模態阻尼比,ξm材料m的阻尼比,MmM N為與材料m相關的質量矩陣,φαM為模態α的振型,ma為模態的α模態質量。

在ABAQUS中分兩步定義復合阻尼。

第一步,在材料屬性中定義與該材料對應的復合阻尼,如圖3所示。

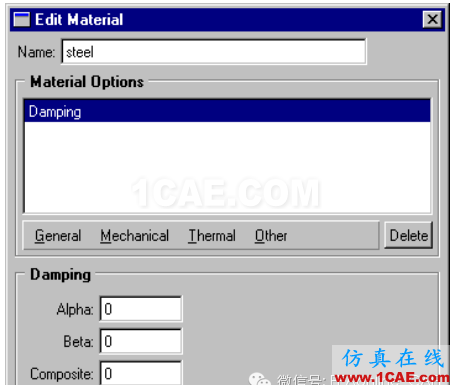

圖3在材料屬性中定義復合阻尼

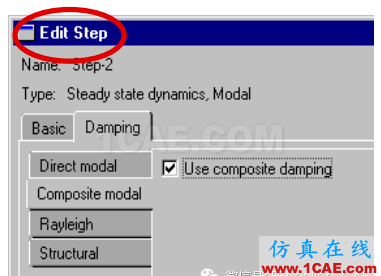

圖4選定復合阻尼

對應的ABAQUS輸入文件為:

*MATERIAL, NAME=STEEL

*DAMPING, COMPOSITE=ξM

其中ξM為材料“STEEL”的臨界阻尼比。

然后在分析步驟中引用復合阻尼,如圖4所示。

對應的ABAQUS文件輸入為:

*STEP

……

*MODAL DAMPING, MODAL=COMPOSITE

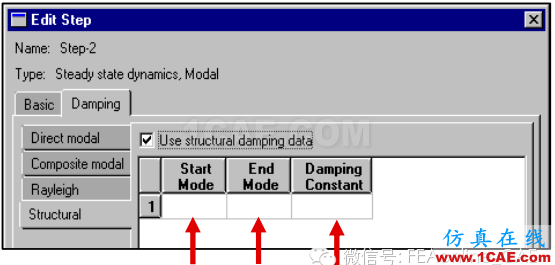

4、結構阻尼

系統的結構阻尼特性與結構或者材料的內摩擦機理有關。其他形式的阻尼屬于粘性阻尼,即阻尼力的大小與運動速度成正比,而結構阻尼力與位移成正比。同時結構阻尼力不會隨著激振頻率變化而變化。

結構阻尼力可用下式來表示:

(5)

其中,FD阻尼力,s結構阻尼因子,I是結構的變形力,i虛數單位,

。

結構阻尼力的方向與速度方向相反,與其位移相比滯后90°。只有當位移和速度的相位差為90°時,結構阻尼假設才能成立,因此激勵必須是正弦函數。使用結構阻尼假設的動力學分析包括穩態響應分析和隨機響應分析,其他如瞬態動力學分析則不能直接應用結構阻尼;對于某些問題如果只能得到結構阻尼,那么必須依據一定的準則將結構阻尼轉換為等效的粘性阻尼。
