什么條件下才能Abaqus使用軸對稱模型?
當模型的邊界條件,幾何形狀以及載荷都對稱于同一對稱軸。此時產生的位移,應變和應力也是軸對稱的。
注意事項
軸對稱模型需要使用軸對稱單元;
建模時,模型必須位于軸對稱的右側;
盡量施加均布載荷;
實例講解步驟

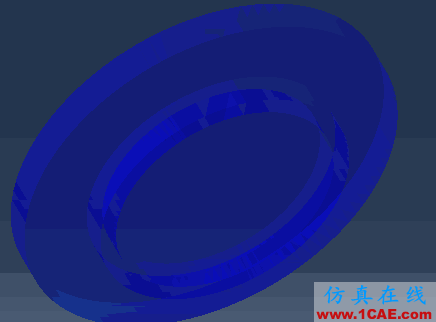

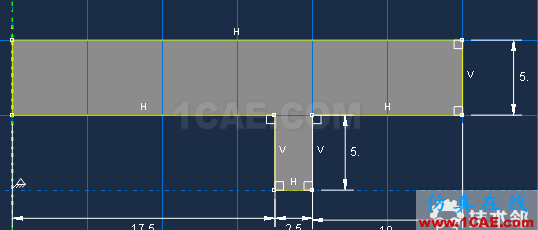

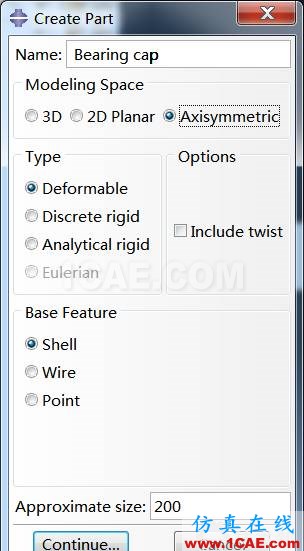

1. Part模塊
2. Property模塊
創建材料,界面屬性(solid)并賦予軸承蓋
3.Assembly模塊

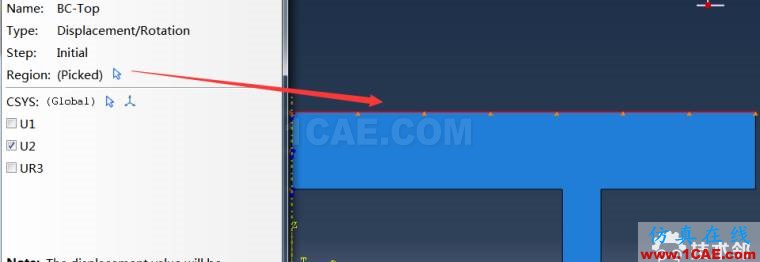

保持默認
4.Step模塊
創建Static分析步
5.Interaction模塊
無
6.Load模塊

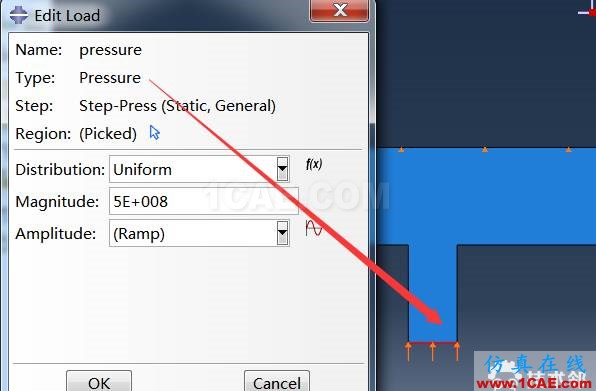

Pressure大小為5e8
7. Mesh模塊

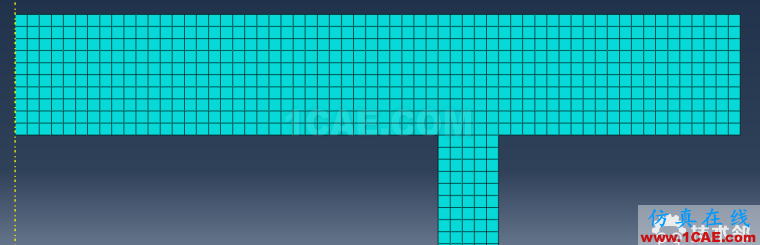

CAX4R: A 4-node bilinear axisymmetric quadrilateral, reduced integration, hourglass control.
8.Job模塊
提交計算
然后點擊results進行后處理
Mises應力云圖
