ABAQUS文檔的使用介紹

2017-03-18 by:CAE仿真在線來源:互聯網

今天主要以Abaqus 6.14 Documentation為例,講解ABAQUS文檔的使用介紹。

個人認為Abaqus X.XX Documentation是ABAQUS學習和使用過程中最重要的一本教材。任何一本好的ABAQUS的教材都是以ABAQUS官方文檔為基礎的。接下來我們主要介紹一下文檔的組成內容。

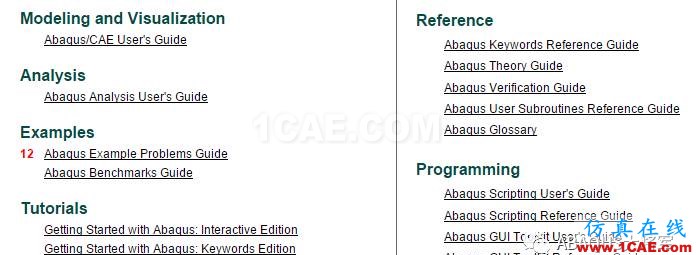

一、Abaqus 6.14 Documentation的目錄介紹

初級使用者會經常用到的是前四項:

1)建模及可視化(Modeling and Visualization)

此部分對如何使用Abaqus/CAE進行建模、提交監控分析作業、評估可視化分析結果進行了詳細的描述。

2)分析(Analysis)

此部分不僅包含了對Abaqus/Standard、Abaqus/Explicit、Abaqus/CFD完整參考,還包含可對單元、材料模塊、約束等的描述介紹。

3)實例(Example)

此部分幾乎包含了Abaqus的所有仿真案例和用于評估Abaqus性能的一些基準問題和分析案例。用戶在學習過程中,除了對Abaqus基本的模塊和基礎知識進行了解外,此部分是最重要的參考資料。

4)教程(Tutorials)

此部分主要通過交互式和關鍵詞式兩種方法引導初級使用者進行建模、分析、可視化處理等操作。

二、Abaqus 6.14 Documentation搜索功能的使用

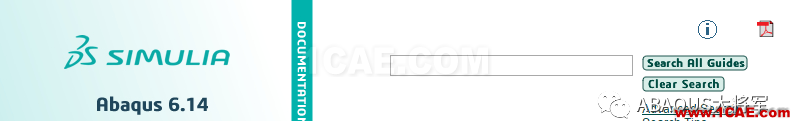

在我們使用任何文檔的過程中,經常會用到“搜索”功能,Abaqus文檔的搜搜功能跟其他文檔一樣,如下圖

例如我們想分析一下輥壓成型的問題,此時我們需要進行輥壓成型(roll forming)的方面的檢索。在輸入框搜索roll forming,然后點擊Search All Guides,搜索結果顯示如下。

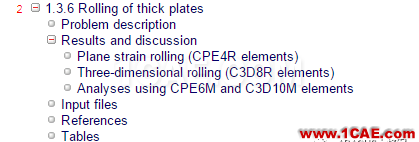

我們點擊進入后會發現兩個案例:厚板輥壓(Rolling of thick plates)和換件輥壓(Ring Rolling)。以厚板輥壓為例,點擊進入,可知道案例主要包括如下幾部分:問題描述、結果與討論、輸入文件、參考資料、表格、圖片。
