ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板

2017-03-18 by:CAE仿真在線來源:互聯網

本文主要使用Abaqus/CAE采用Explicit求解器進行半球形沖頭沖壓薄板的仿真分析展示。由于展示目的,本文對原有模型進了個別改動,包括二維改三維、略去對稱、未使用孤立網格等。

關鍵詞:沖壓、Explicit 、薄板

通過上篇文章《ABAQUS理論篇——沖壓成型》,我們簡單的了解沖壓成型的概念、原理和工藝,本文就不在贅述。案例原型:Stretching of a thin sheet with a hemispherical punch,用戶可在Abaqus Documentation中搜索得到。下面直接進入主題。

一、幾何建模

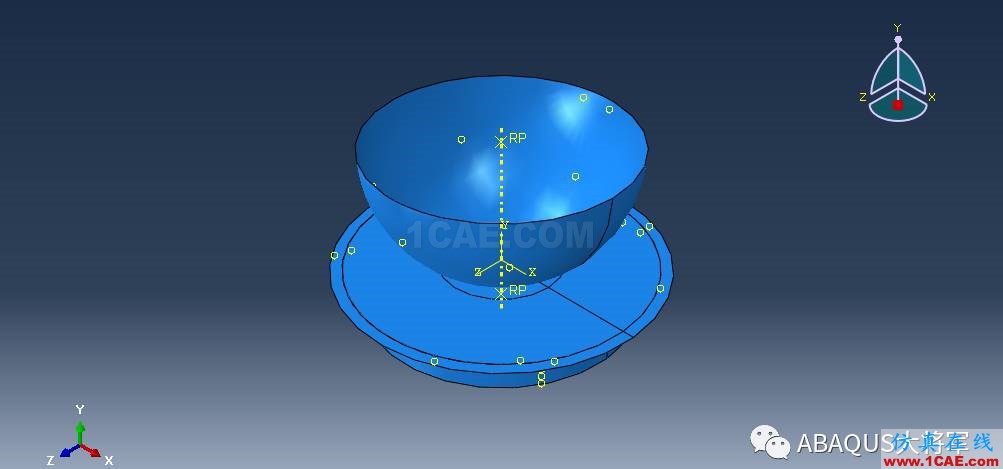

本文通過abaqus直接建模(后期會有介紹abaqus的CAD導入專題)。由文檔可知道薄板沖壓的幾何模型由三部分組成:凸模(Punch)、凹模(Die)、薄板(Thin sheet)。

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元培訓資料圖片1

1)打開Abaqud CAE,選擇with standard/Explicit Model,在Part Module下,點擊

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元培訓資料圖片2

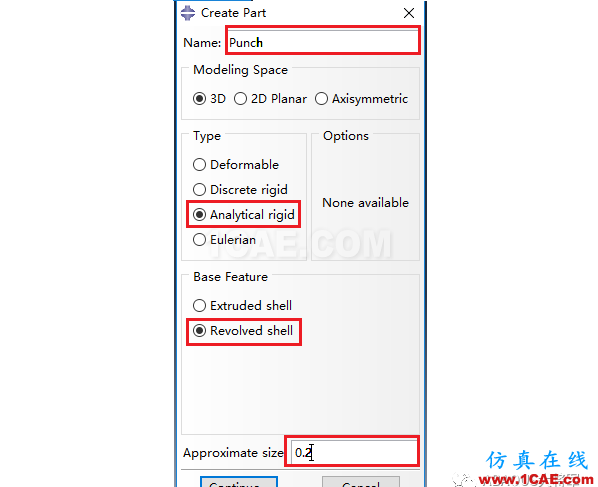

(Create Part),彈出對話框做如下選擇,然后點擊

Continue,

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元培訓資料圖片3

點擊

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元分析案例圖片4

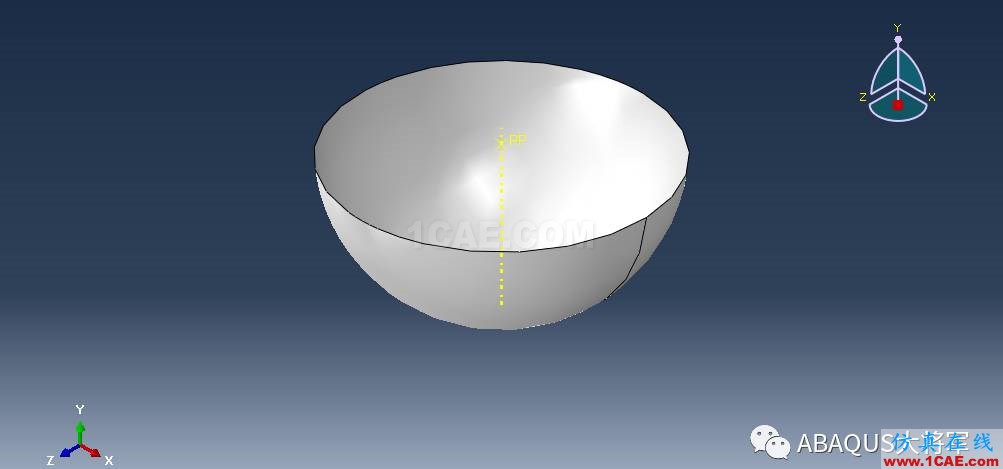

根據中心和兩點畫弧線,分別輸入圓心坐標和兩點坐標(0,0.0508)、(0.0508,0.0508)、(0,0),完成圓弧繪制,點擊Done后,自動旋轉為解析剛體半球殼。通過點擊菜單欄Tools→Reference Point 點擊如下圖的點,生成Punch的參考點。

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元分析案例圖片5

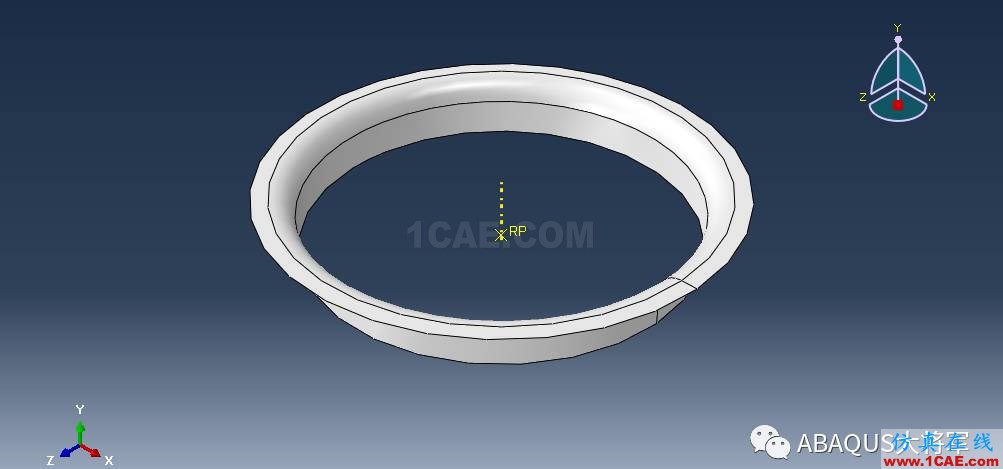

2)同理,使用旋轉方法繪制凹模(Die),使用坐標輸入直接保持裝配關系。并創建Die的參考點,如下圖

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元分析案例圖片6

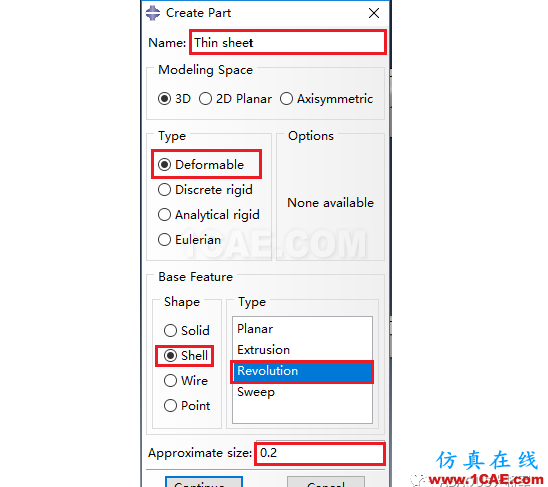

3)創建彈性三維殼體,點擊

,在彈出對話框做如下設置,點擊Continue,然后在右象限,以遠點為起點繪制一根長度為0.05918m的線段,

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元培訓教程圖片8

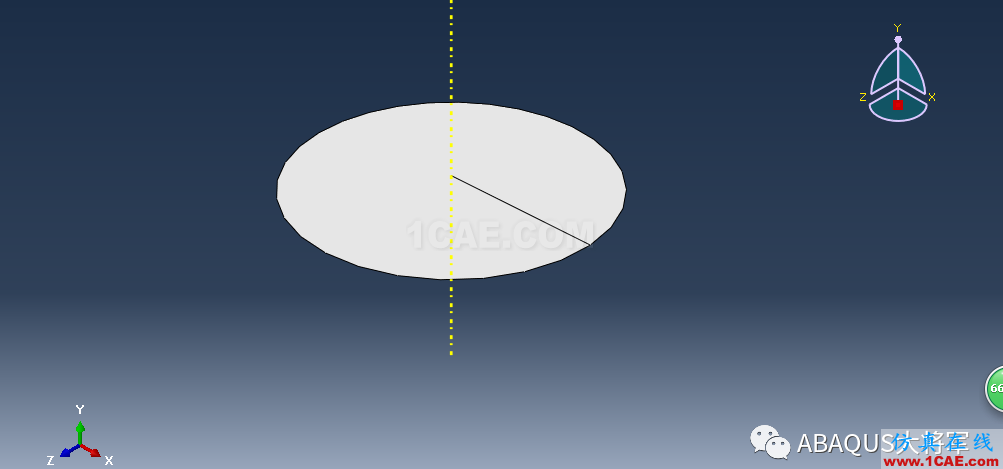

點擊Done,在彈出對話框輸入360°的角度,點擊OK,完成薄板的幾何建模。

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元培訓教程圖片9

二、裝配

切換到Assemble Module,點擊

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元培訓教程圖片10

(創建實體

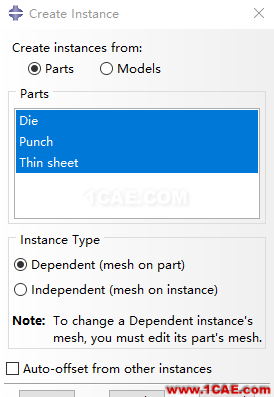

),在對話框按住Shift選擇創建的三個零件,點擊OK,完成裝配體的創建。

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元培訓教程圖片11

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元培訓資料圖片12

(三)材料設定

用戶可運行文章中的inp文件,將模型中的材料SAMP添加到自己的材料庫,今后直接選取使用便可,文本不在講述,具體操作后邊文章會涉及。我們假設現有模型的材料已經添加SAMP材料(鋁鎮靜鋼),材料滿足Ramberg-Osgood模型,此模型主要描述材料在屈服點附近的應力-應變非線性關系。

點擊

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元培訓資料圖片13

創建截面屬性(Create Section),彈出對話框做如下設定,案例中選擇的Membrane(膜)截面特性。

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元培訓資料圖片14

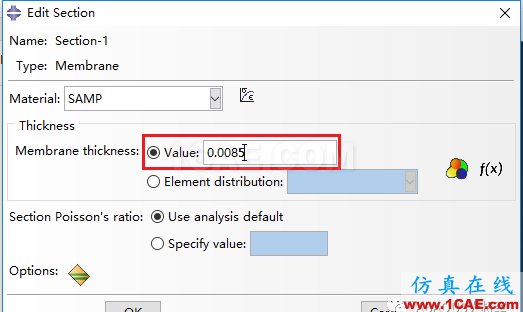

在Edit Section中輸入膜厚度參數0.0085m,點擊OK,完成截面屬性創建。

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元培訓資料圖片15

點擊

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元仿真圖片16

完成對

幾何體薄板賦截面屬性。

四、劃分網格

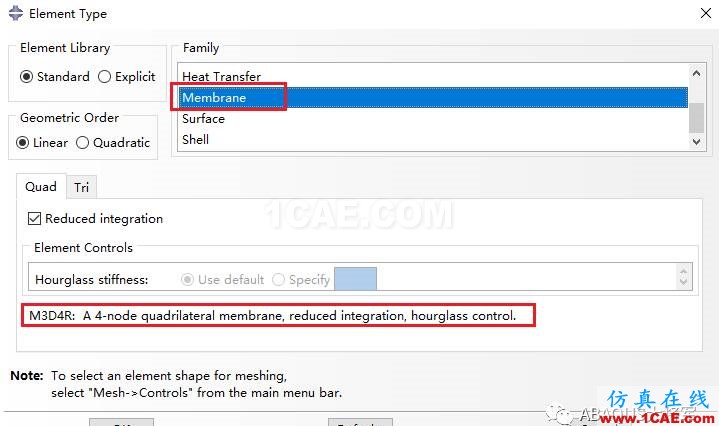

參照之前有關網格劃分介紹,通過分割、邊線布種,對薄板進行網格劃分,要求單元類型設定為M3D4R膜單元。

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元仿真圖片17

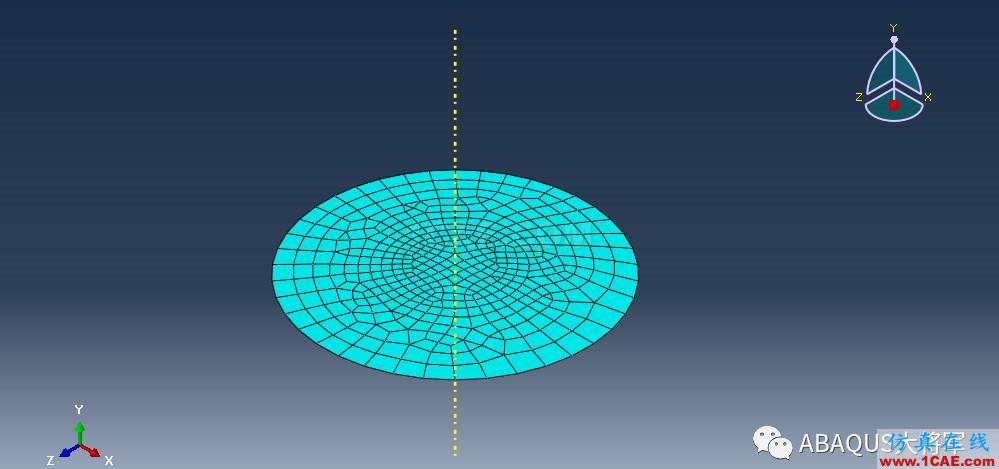

網格劃分結果如下:

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元仿真圖片18

五、創建分析步

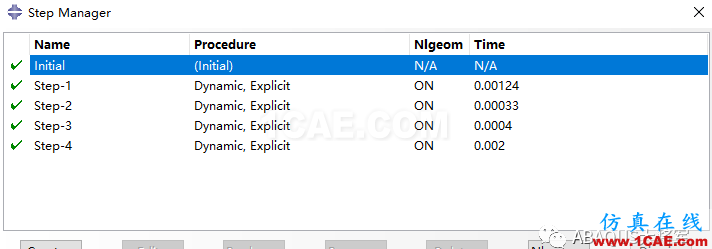

創建如下分析步

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元仿真圖片19

六、相互作用(Interacton)

主要創建Punch的剛體約束、Die的剛體約束、Punch與Thin sheet的接觸、Die與Thin sheet的接觸。

1)創建剛體約束。切換到Interaction 模塊,點擊

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元圖片20

,彈出創建約束對話框,選擇

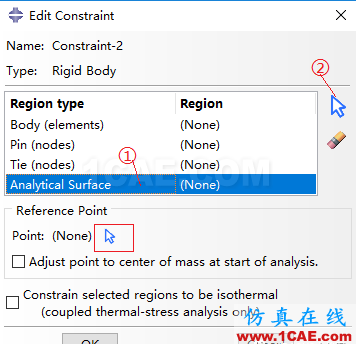

Rigid body,點擊Continue,在彈出的編輯約束對話框中,選擇Analytical Surfaces,點擊選擇箭頭,選擇Punch幾何體,點擊Done,點擊Brown(棕色),點擊Point選擇箭頭,選擇Punch的參考點,點擊OK,關閉對話框,完成Punch的剛體約束。同理完成Die的剛體約束。

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元圖片21

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元圖片22

2)創建接觸特性

點擊

ABAQUS案例的Abaqus/CAE再現——半球形沖頭沖壓薄板abaqus有限元資料圖片23

(創建接觸特性),默認

Contact Type,點擊Continue,選擇Mechanical→Tangential Behavior,在Friction formulation(摩擦公式)下選擇Penalty(罰函數),輸入Friction Coeff(摩擦系數)0.275,點擊OK,完成接觸特性的設定。

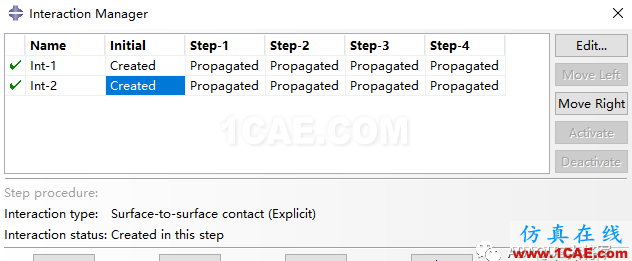

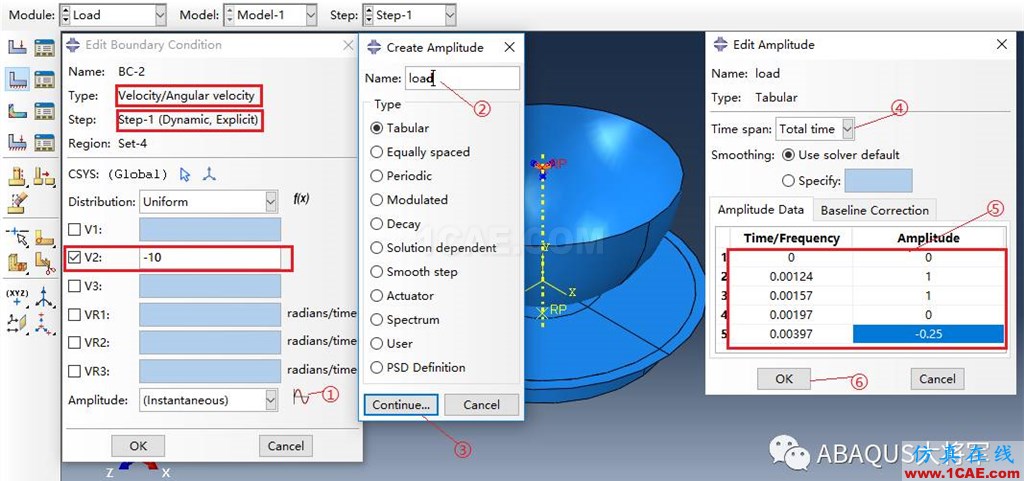

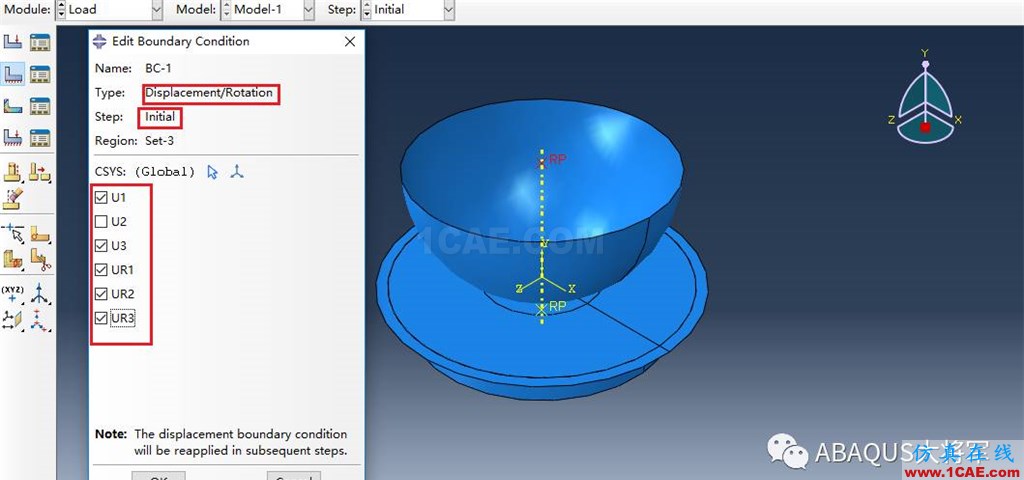

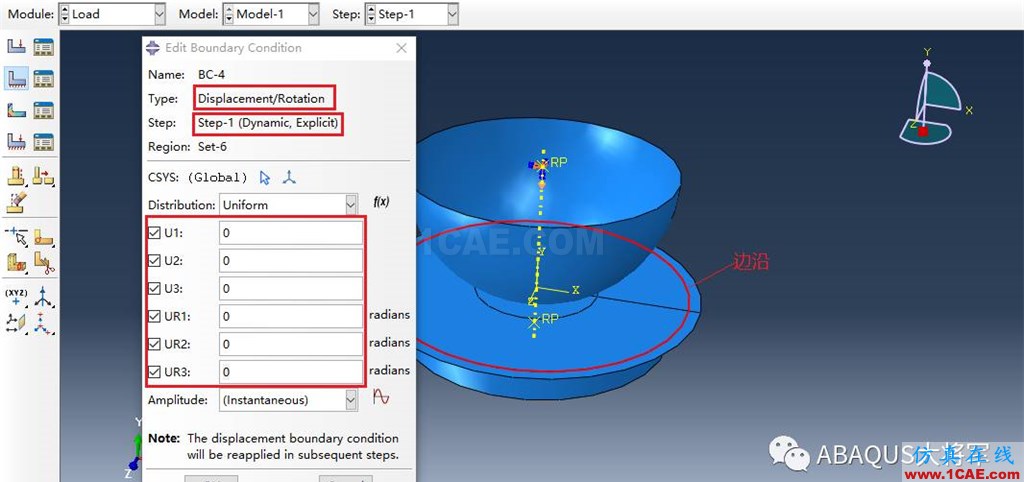

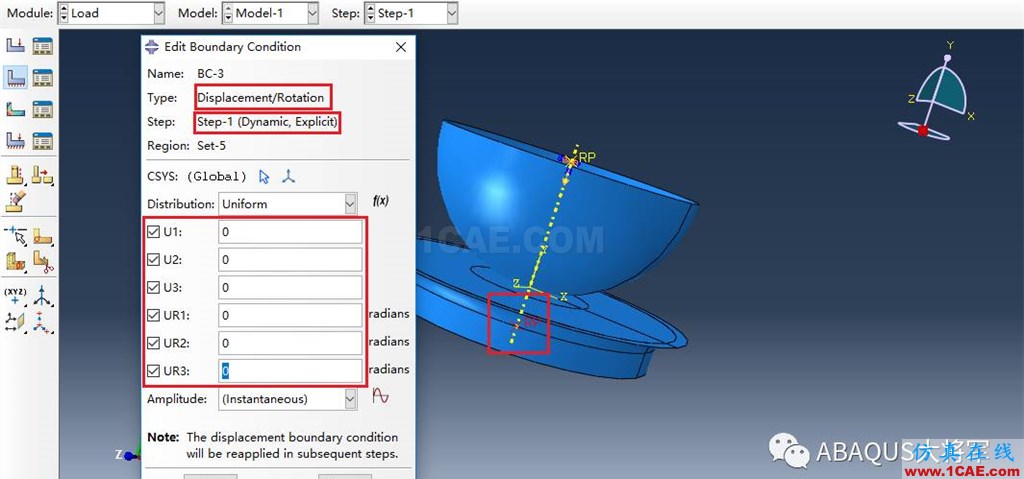

將Punch外表面作為主接觸面、Thin sheet的上表面作為從接觸面,創建Surface-to-surface contact(Explicit)形式的接觸關系,同性質建立以Die的內表面作為主接觸面,Thin sheet的下表面作為從接觸面,創建Surface-to-surface contact(Explicit)形式的接觸關系。
