搜索abaqus中齒輪的多體動力學
2017-03-01 by:CAE仿真在線 來源:互聯網
這組例子涉及abaqus中齒輪的多體動力學,主要由以下幾個關鍵點:
1、顯示剛體的設置問題
2、旋轉角剛度的計算及設置
3、質量流動關于速比的設定
4、動態分析步的設置
詳細步驟如下
|
|
齒數 |
模數 |
齒寬 |
壓力角 |
|
小齒輪 |
20 |
2 |
5 |
20 |
|
大齒輪 |
40 |
2 |
5 |
20 |

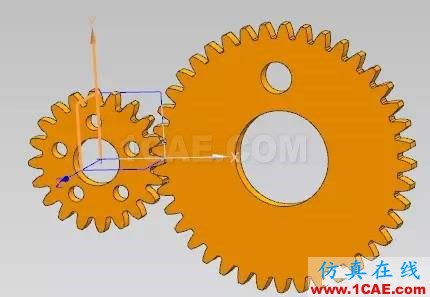

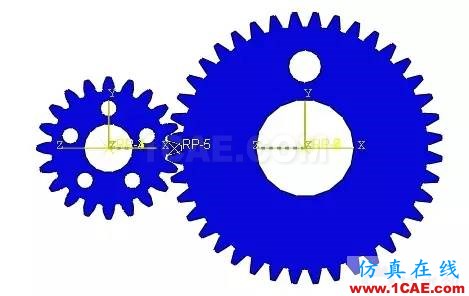

這一步略去不講,主要是用到了UG中的齒輪工具箱,記得建模完成后分別導出兩個齒輪

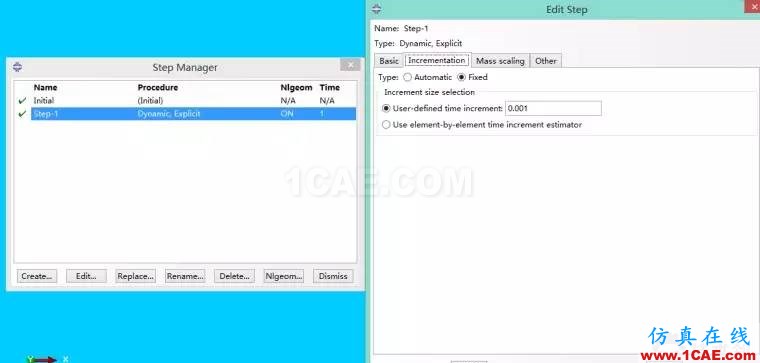

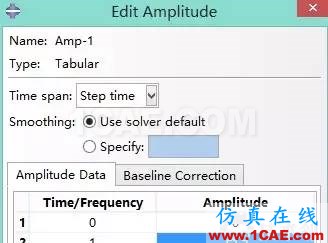

對于分析步設置為Dynamic,Explicit
3設置相關考點

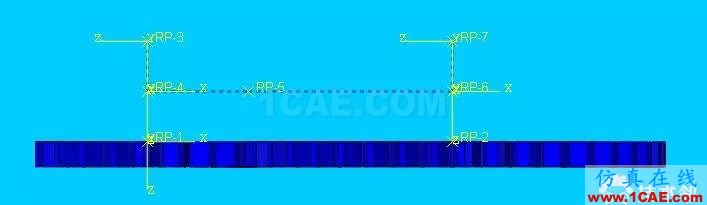

1、2作為顯示剛體參考點
1、4之間為剛性連接
2、6之間為剛性連接
3、4之間傳遞扭轉力矩
6、7之間傳遞扭轉力矩
4、5之間傳遞速比
5、6之間傳遞速比
3、7保持固定
1-小齒輪——顯示剛體(不用畫網格)
2-大齒輪——顯示剛體(不用畫網格)
1-4——?jiǎng)傂赃B接rigid
2-6——?jiǎng)傂赃B接rigid

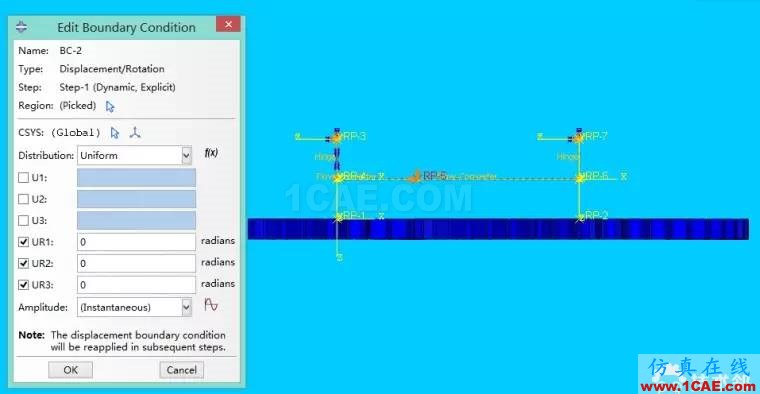

3-4——hinge連接,只留有連接線的轉動自由度,轉動剛度為1
6-7——hinge連接,只留有連接線的轉動自由度,轉動剛度為4
4-5——flow_converter連接,速比設置為1
5-5——flow_converter連接,速比設置為-0.5(方向相反)

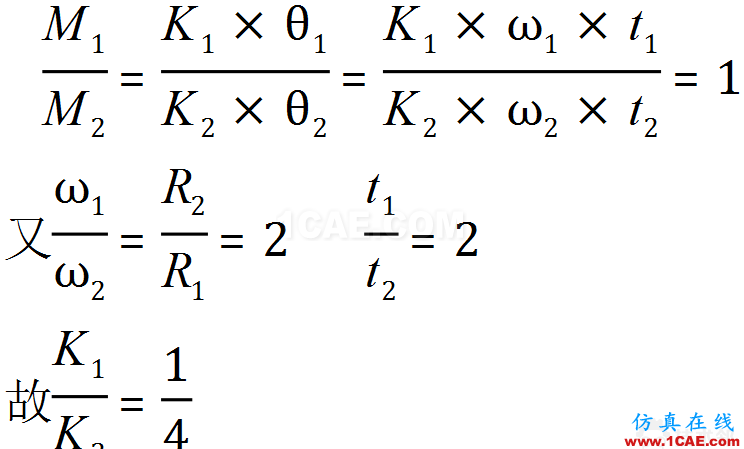

其中,令1為小齒輪,2為大齒輪,M作為力矩,角剛度的單位是N.m/°,有

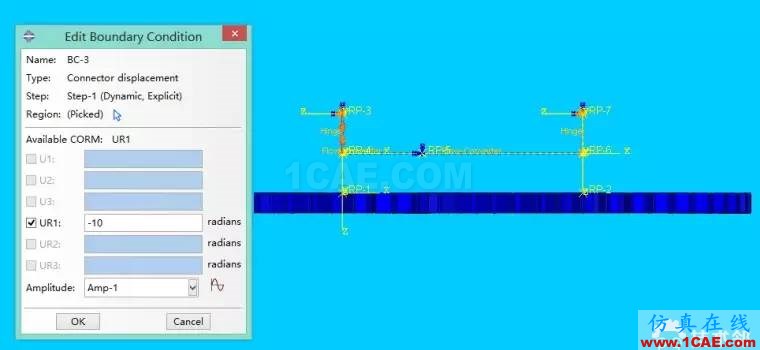

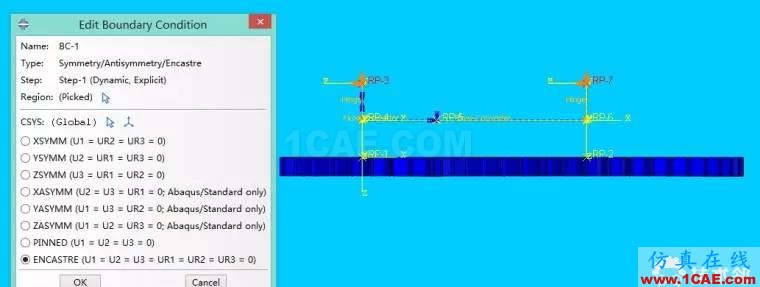

5具體步驟

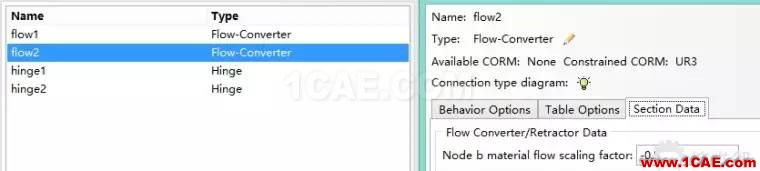

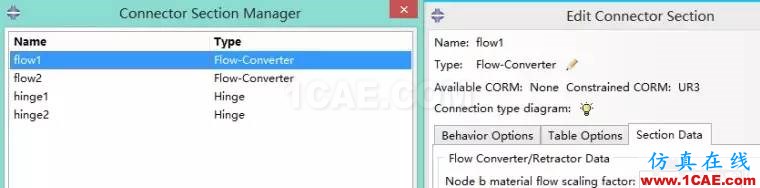

5.1 flow_converter設置
(創建 連接線-連接屬性-賦予屬性 這三個步驟省去)

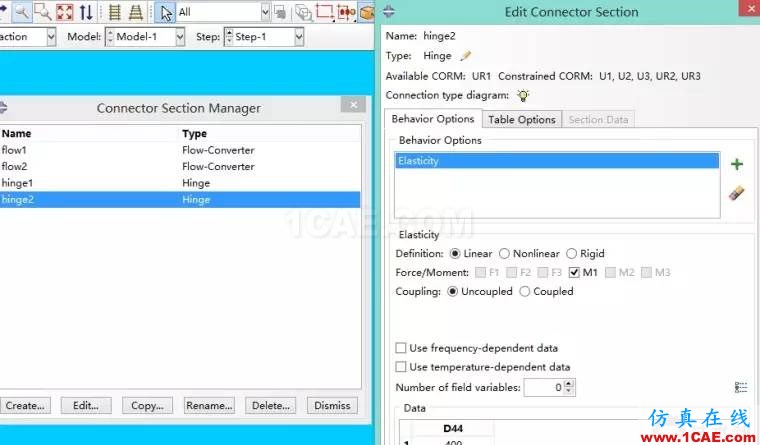

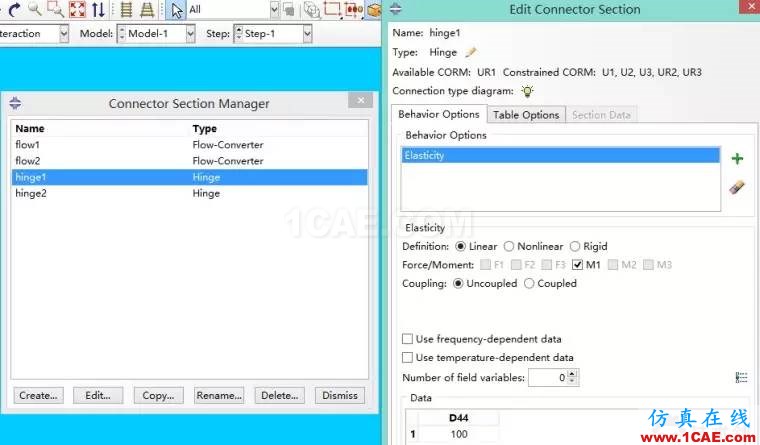

5.2 Hinge設置
(創建 連接線-連接屬性-賦予屬性 這三個步驟省去)

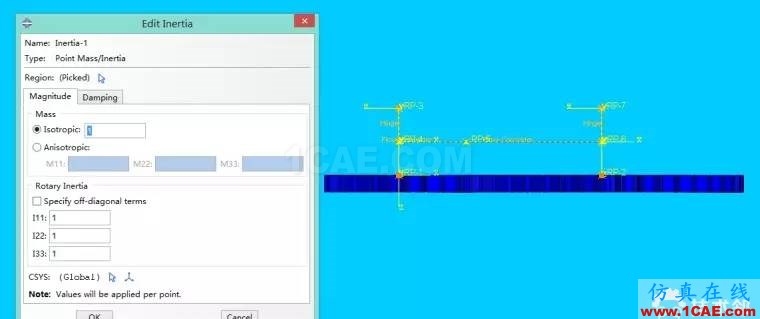

5.3 賦予相關齒輪點質量
(對1、2兩點)

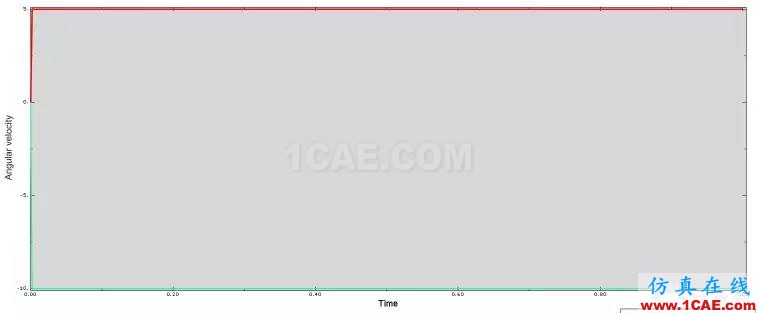

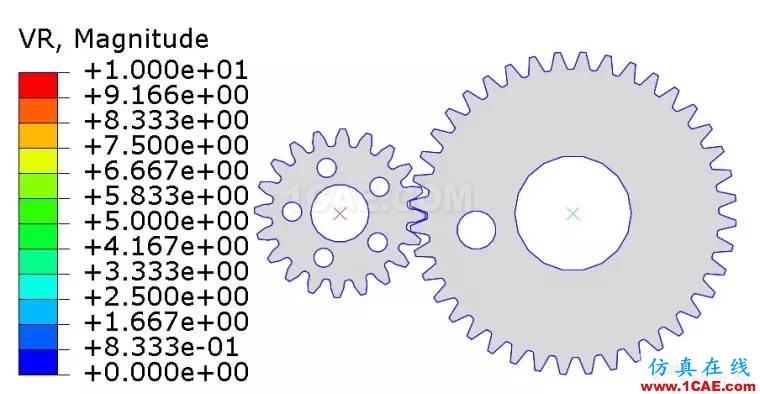

7分析結果

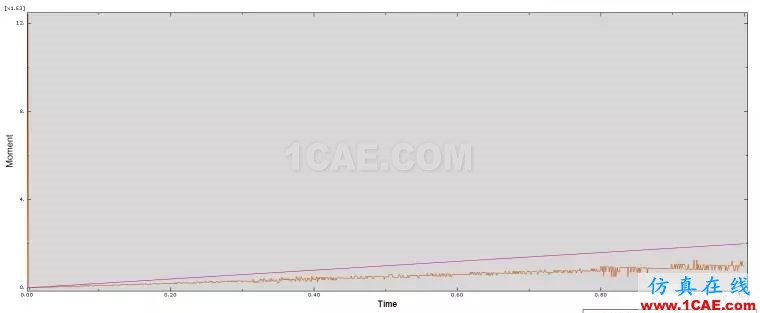

(扭矩曲線)
