ABAQUS INP文件應用

2017-03-18 by:CAE仿真在線來源:互聯網

本文主要對INP文件進行基礎講解,主要包括什么是INP文件、INP文件格式、如何生成INP文件和INP文件的運行。

一、什么是INP文件

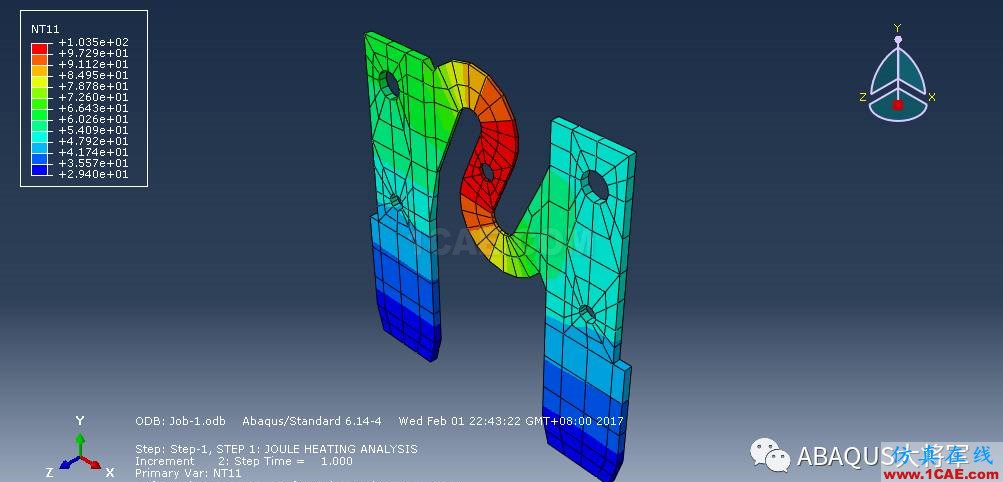

INP文件是Abaqus的一種分析輸入文件(Analysis inout file),包含了對整個模型的完整描述。INP文件可有Abaqus/CAE生成,亦或可有大部分前處理(例如Hypermesh等)生成,它是前處理器和求解器間的橋梁。由下圖可看出直接使用INP文件可更加直接地對模型進行參數修改、過程控制等操作。

二、INP文件格式

INP文件由一系列的數據塊構成,每個數據塊描述模型的某部分特定信息。一個數據塊總是以帶*號的關鍵詞開始,其后帶有相應的參數,以及一個或多個數據行。

數據塊基本上與我們是用Abaqus/CAE生成模型使用的模塊對應,例如Part、Assemble、Material等。更多的關鍵詞可參考Abaqus文檔中的《Abaqus Keywords Reference Manual》部分。

更多詳細資料,本文不做重點講解,可參考《Abaqus 有限元分析實例詳解》。

三、INP文件的生成

在Abaqud/CAE中我們可通過Job模塊進行INP文件的生成。當我們通過Abaqud/CAE建立模型后,可點擊Job module交互界面的Write Input,進而生成INP文件。

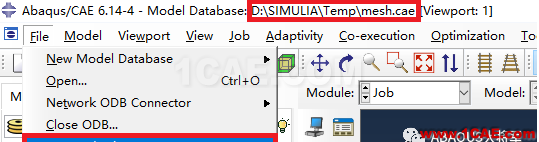

我們可以在Abaqus的工作目錄中找到以job名為名的INP文件,例如本實例中生成的INP文件為Job-1.inp。工作目錄可直接在標題欄查看文件名位置,或者點擊File→Set Work Directory查看。

四、INP文件的運行

本文以上篇文章《ABAQUS文檔的使用介紹》獲取的roll2d330_anl_ss.inp文件為例。

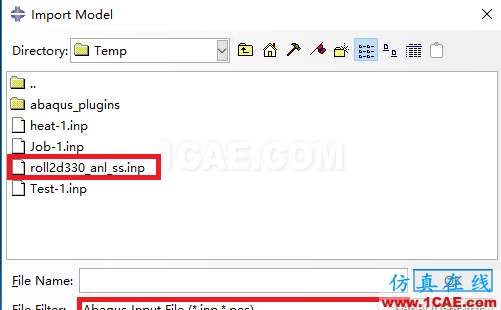

我們可以通過菜單File→Import→Model,在Import Model對話框中將文件類型選擇Abaqus Input File(*.inp,*.pes),點擊我們roll2d330_anl_ss.inp文件,然后點擊OK。

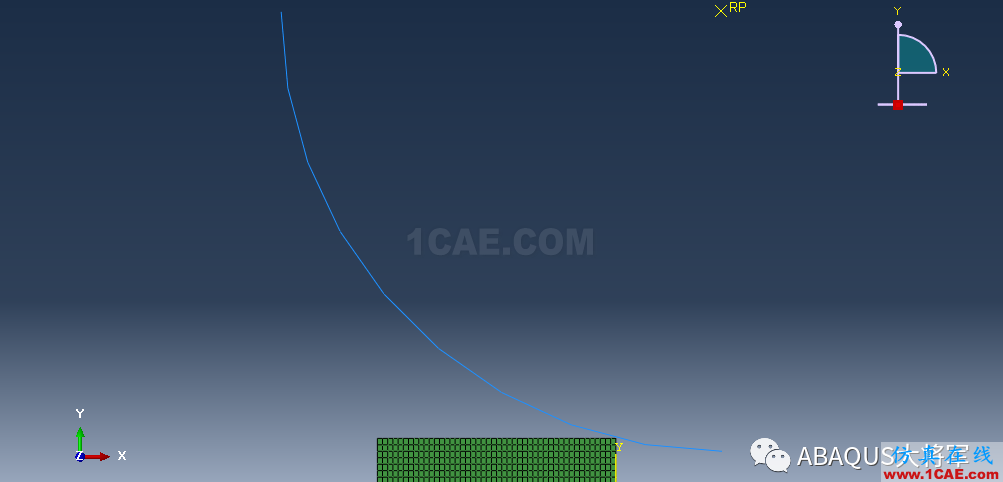

ABAQUS INP文件應用abaqus有限元培訓資料圖片4

ABAQUS INP文件應用abaqus有限元培訓資料圖片5

生成一個Job,提交運行、可視化處理后可獲取我們需要的結果。

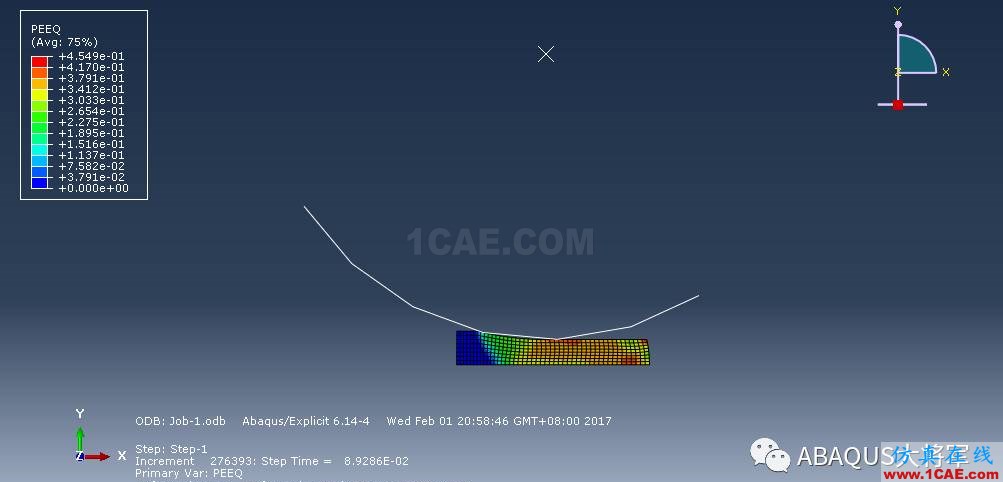

ABAQUS INP文件應用abaqus有限元培訓資料圖片6

五、嵌套INP文件的運行

有些INP文件是嵌套的,此時需要將嵌套的INP文件與主INP文件放在同一個工作目錄中。

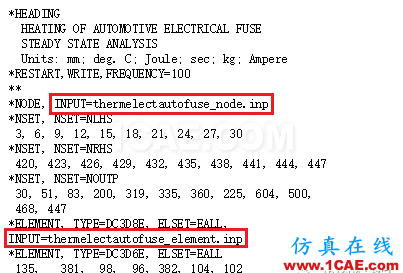

例如在Abaqus Example Problems Guide中的7.2.1 Thermal electical modeling of an automotive fuse,其中的輸入文件thermelectautofuse_steadystate.inp中,有兩個外部文件thermelectautofuse_node.inp和thermelectautofuse_element.inp。如下圖
