ABAQUS作為一款功能強大的有限元分析軟件,它所獨有的用戶子程序功能,允許用戶根據自己的需要編寫適合的子程序,實現所需要的特定功能,完成二次開發。在ABAQUS中通過CAE界面建立的有限元模型,往往生成的節點、單元編號并非有序排列,這會為后期編寫用戶子程序,定義一系列單元、節點等所具有的特定屬性時,帶來不必要的麻煩。而通過INP文件進行建模,則可以很好的規避這一不足。INP建立的有限元模型的單元與節點編號均是按照特定的增量依次有序增加。本文以二維懸臂梁拉伸INP建模案列為例來詳細講解INP建模過程。希望能對讀者有所幫助。

?

圖(1)懸臂梁受力示意圖

如圖(1)所示,梁的左端固定,在梁的右端點施加均布載荷P,大小為3M試建立一個二維平面應力有限元模型計算梁左端的位移和應力大小。

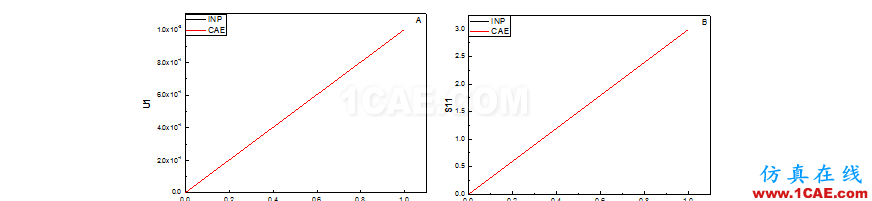

本文分別利用INP文件建模,以及CAE界面建模進行計算。計算結果表明二者計算結果完全一樣。圖(2A)為INP建模與CAE建模計算后模型在最左端中間節點處沿X方向的位移變化情況。圖(2B)為INP建模與CAE建模計算后模型在最左端中間單元處應力大小變化情況。通過對比可以發現二者完全吻合。說明INP文件建模的計算結果是準確可行的。

附錄:

完整的INP文件如下:

*heading

*node

1,0,0

100,100,0

701,0,7

800,100,7

*ngen,nset=left

1,701,100

*ngen,nset=right

100,800,100

*nfill

left,right,99,1

*element,type=cps4

1,1,2,102,101

*elgen,elset=all

1,99,1,1,7,100,99

*material,name=material

*elastic

210e3,0.3

*solid section,elset=all,material=material

*nset,nset=bottom,gen

1,100,1

*elset,elset=load,gen

99,693,99

*step

*static

1.,1.,1E-05,1

*boundary

left,1,3

*dload

load,p2,-3

*output, field, freq=2

*node output

U,

*element output

S,

E,

*end step
