[案例干貨]ABAQUS中truss單元運用降溫法施加預應力

2017-04-15  by:CAE仿真在線  來源:互聯網

ABAQUS中truss單元運用降溫法施加預應力

備注

1.此模型方法可以用于較長鋼纜的預應力施加,采用truss單元建模,此處建模為簡化例題僅計算線跨為16m長的跨度(為簡化例題以4m為每節truss長度);

2.難點在于需要依靠降溫法來施加初始應力。

3.**XXXXXX**表示解釋說明

下面將對建模求解過程詳細解讀:

INP程序

**開頭固定格式**

*heading

**產生節點,生成下列幾個關鍵節點**

*node

1, 0.000000, 16.000000, 43.100000**對應點A**

2, 4.000000, 16.000000, 42.725000**對應點B**

3, 8.000000, 16.000000, 42.600000**對應點C**

4, 12.000000, 16.000000, 42.725000**對應點D**

5, 16.000000, 16.000000, 43.100000**對應點E**

**開始編寫桿件編號**

*Element, type=T3D2

1, 1, 2

2, 2, 3

3, 3, 4

4, 4, 5

** Region: 賦予導線截面的分組

*Elset, elset=LineMeterialSet_1, internal, generate

1, 4, 1

**為單元集ConductorLine定義截面屬性,材料名稱為LineMeterial

*Solid Section, elset=LineMeterial, material=ConductorLine

**定義彈性材料,導線橫截面

0.0006665500,

*Material, name=line

**定義彈性材料,密度為2388 kg/m^3

*Density

2388.,

**定義彈性材料,彈性模量為65GPa,泊松比為0.3**

*Elastic

6.5e+10, 0.3

**定義線膨脹系數*Expansion

1e-05

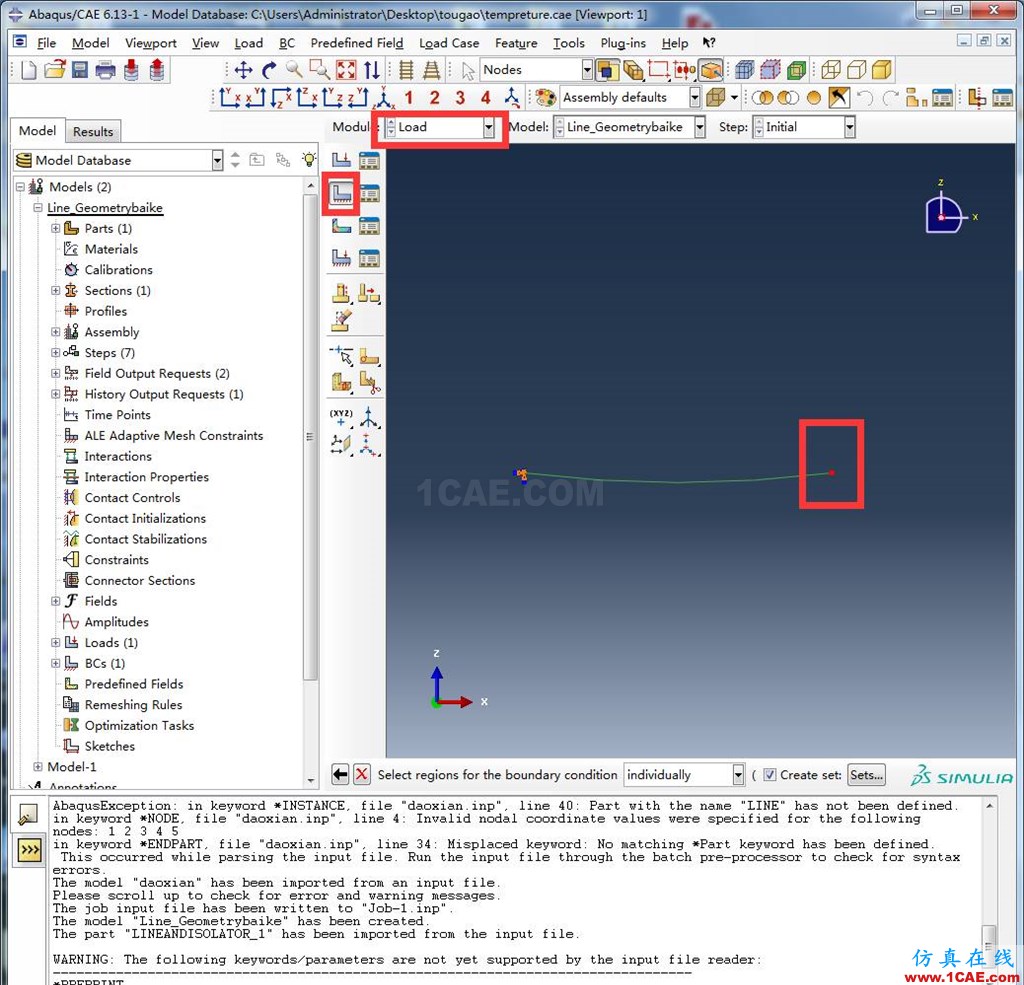

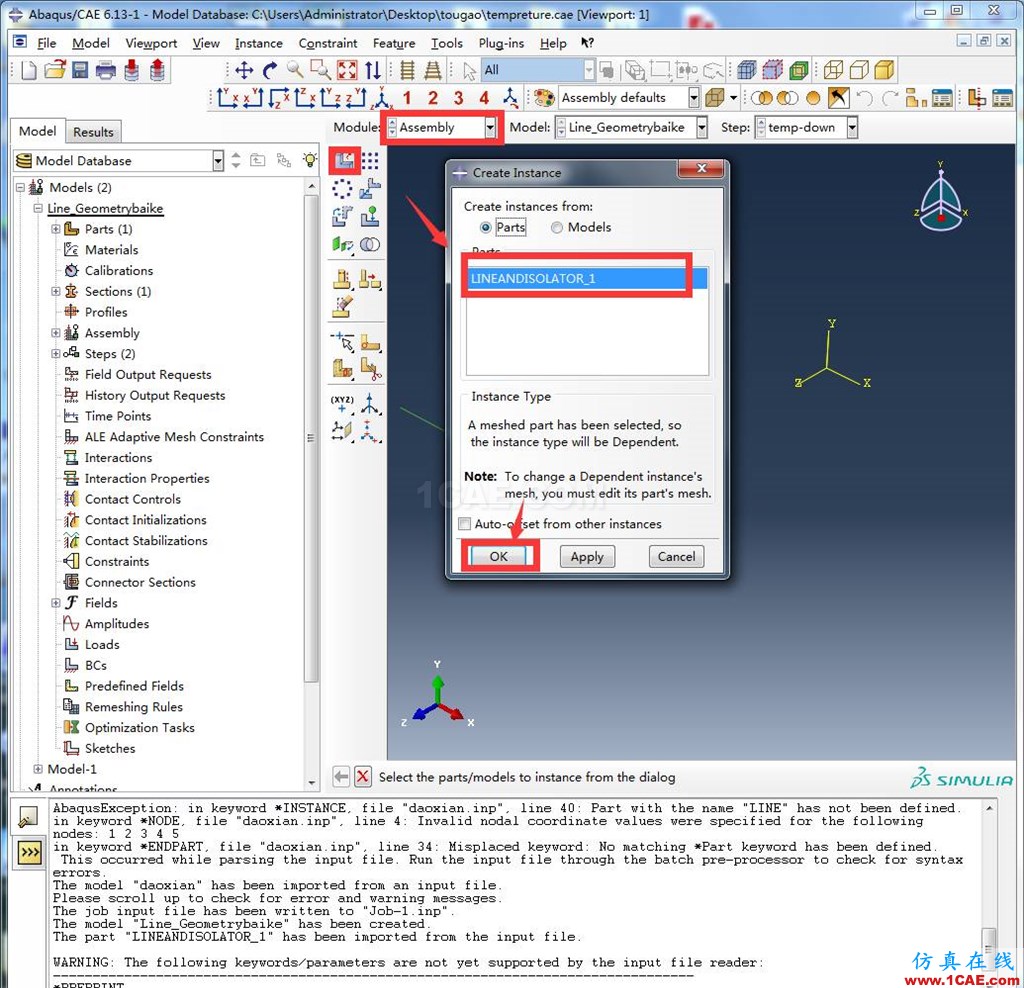

將INP程序導入ABAQUS中后生成的模型如圖1所示。

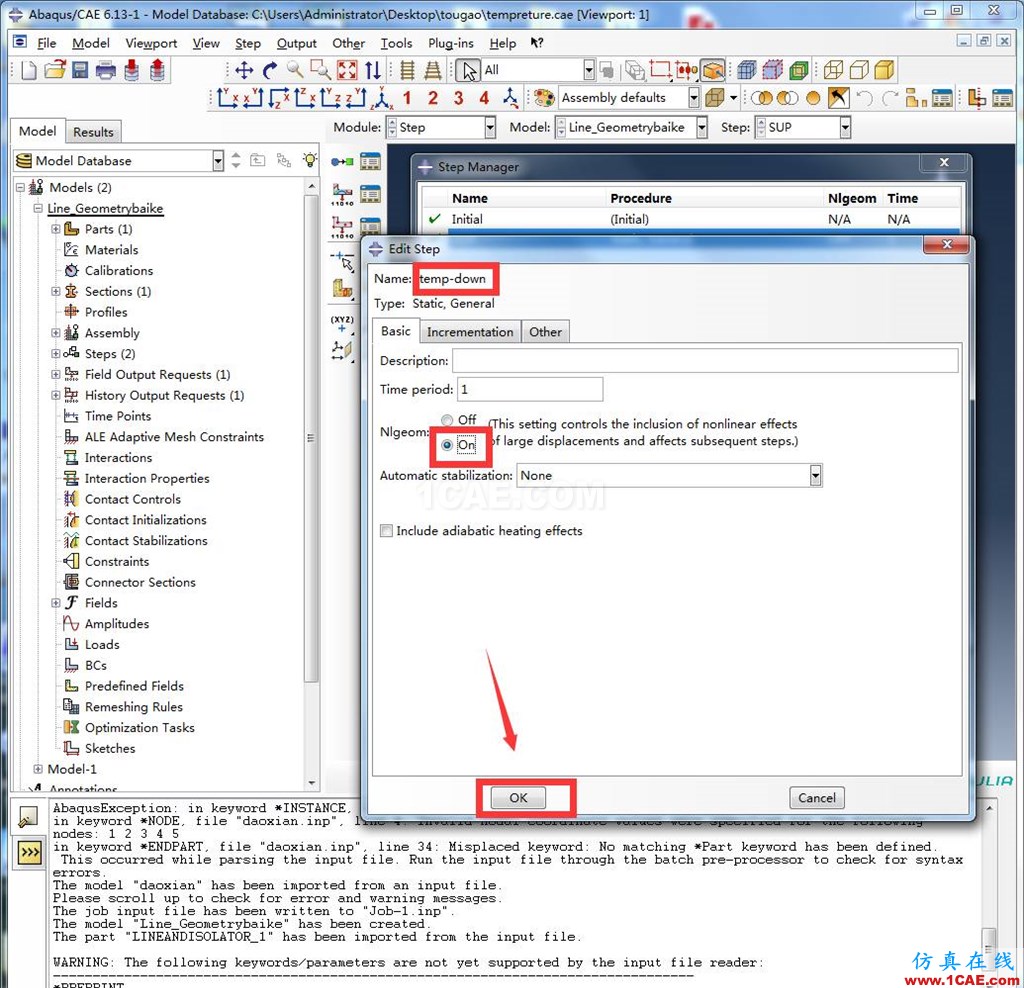

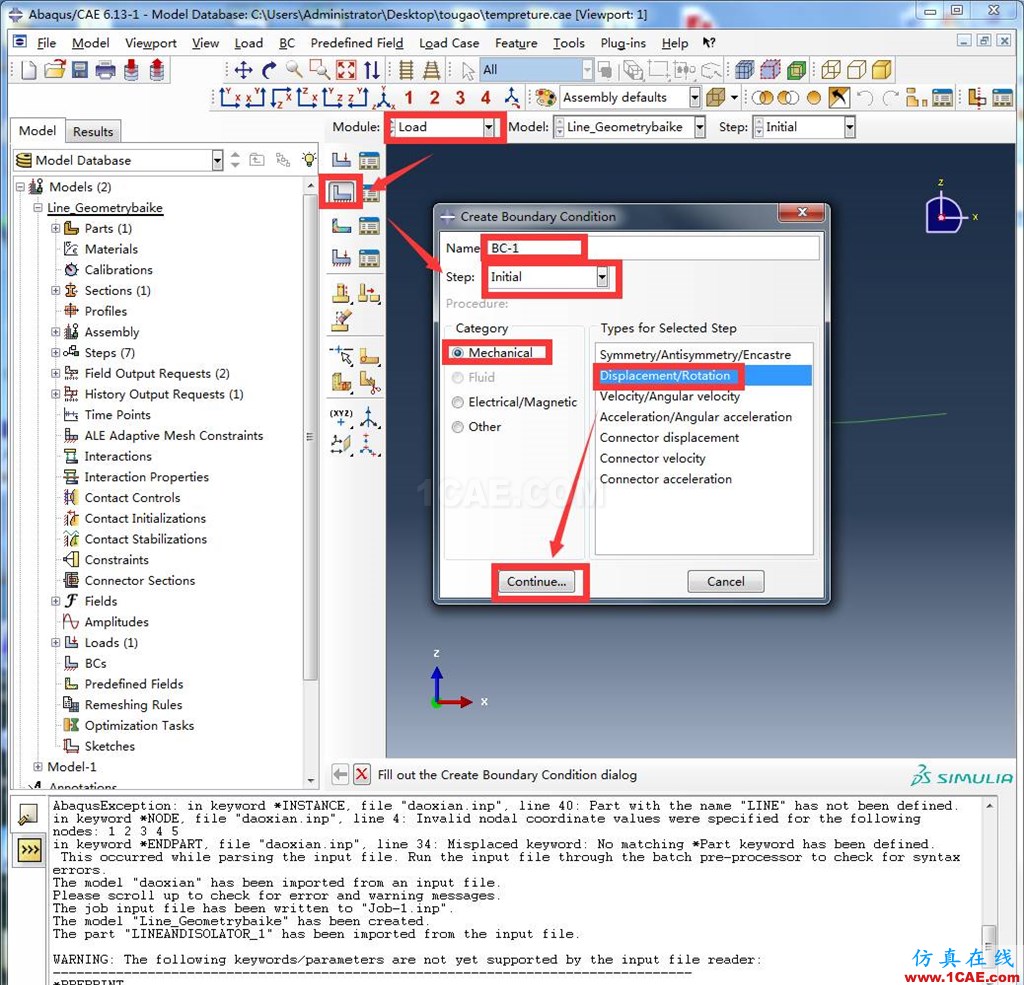

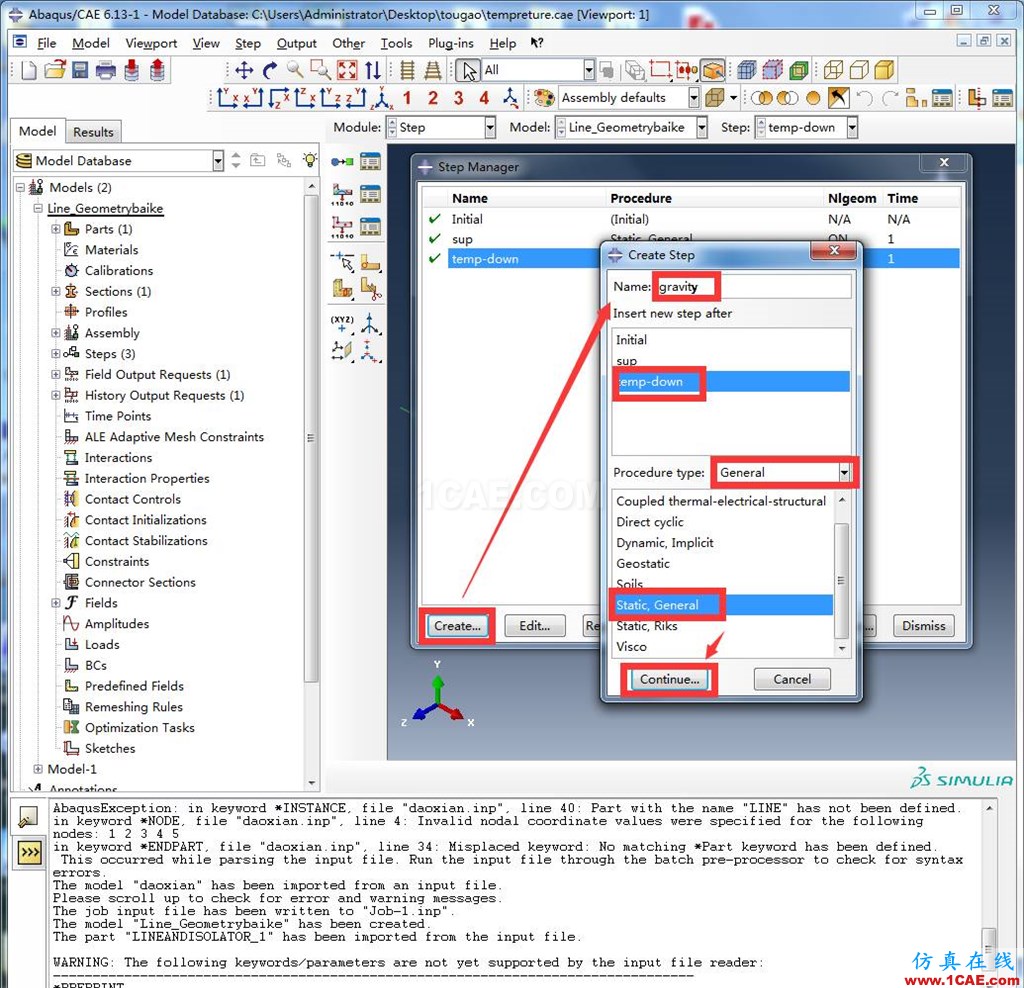

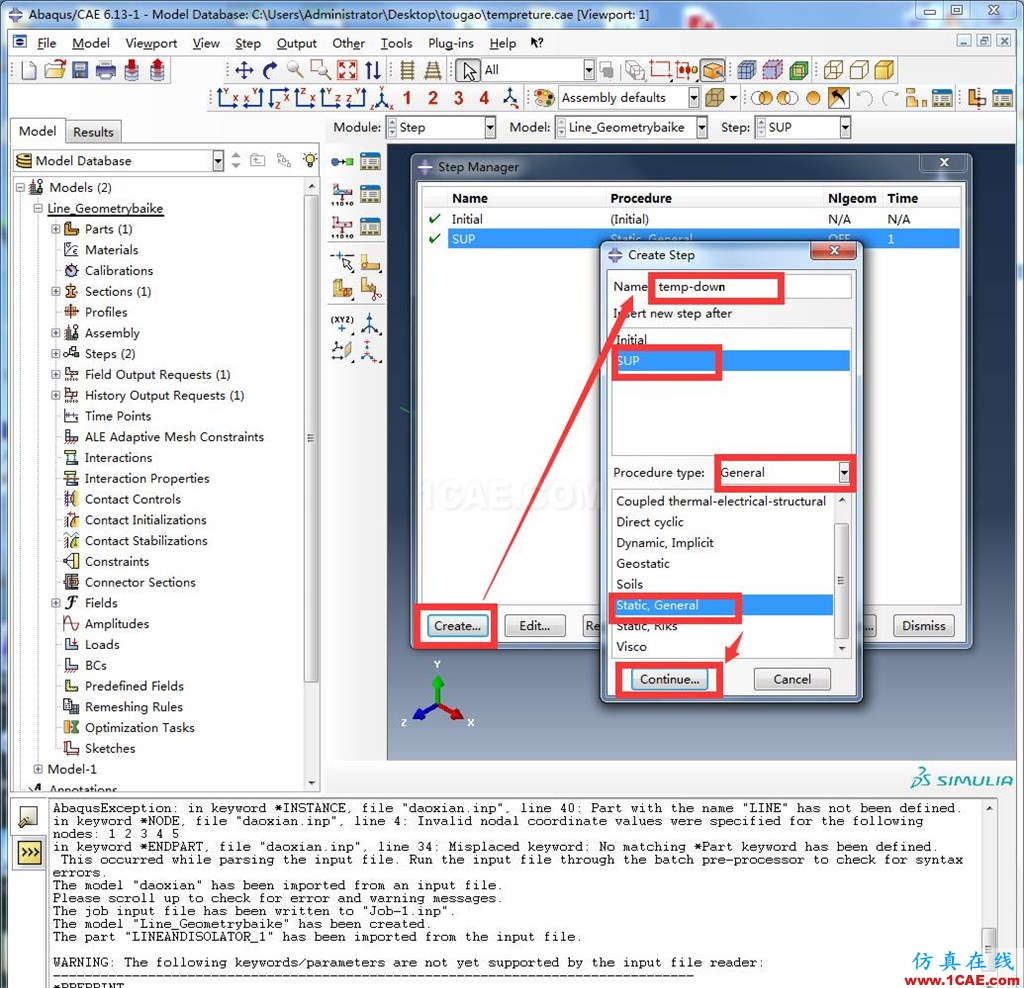

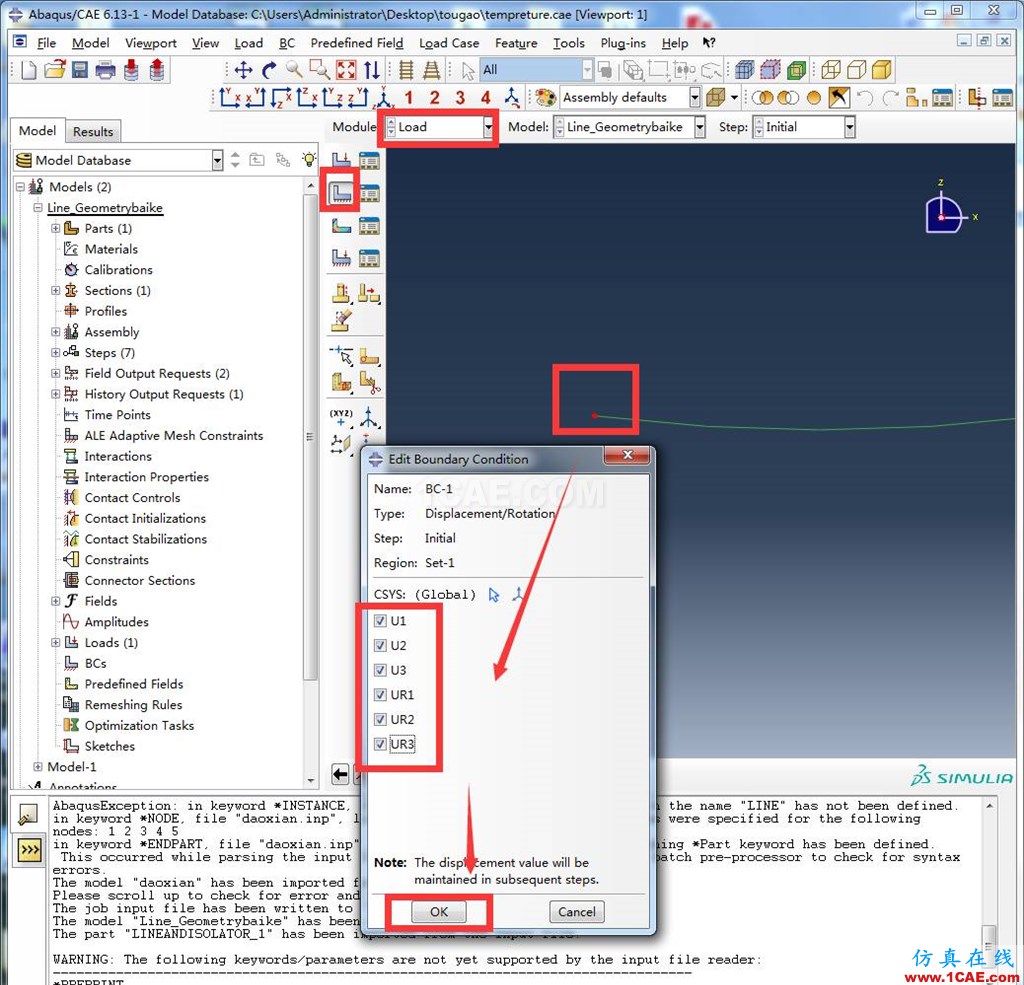

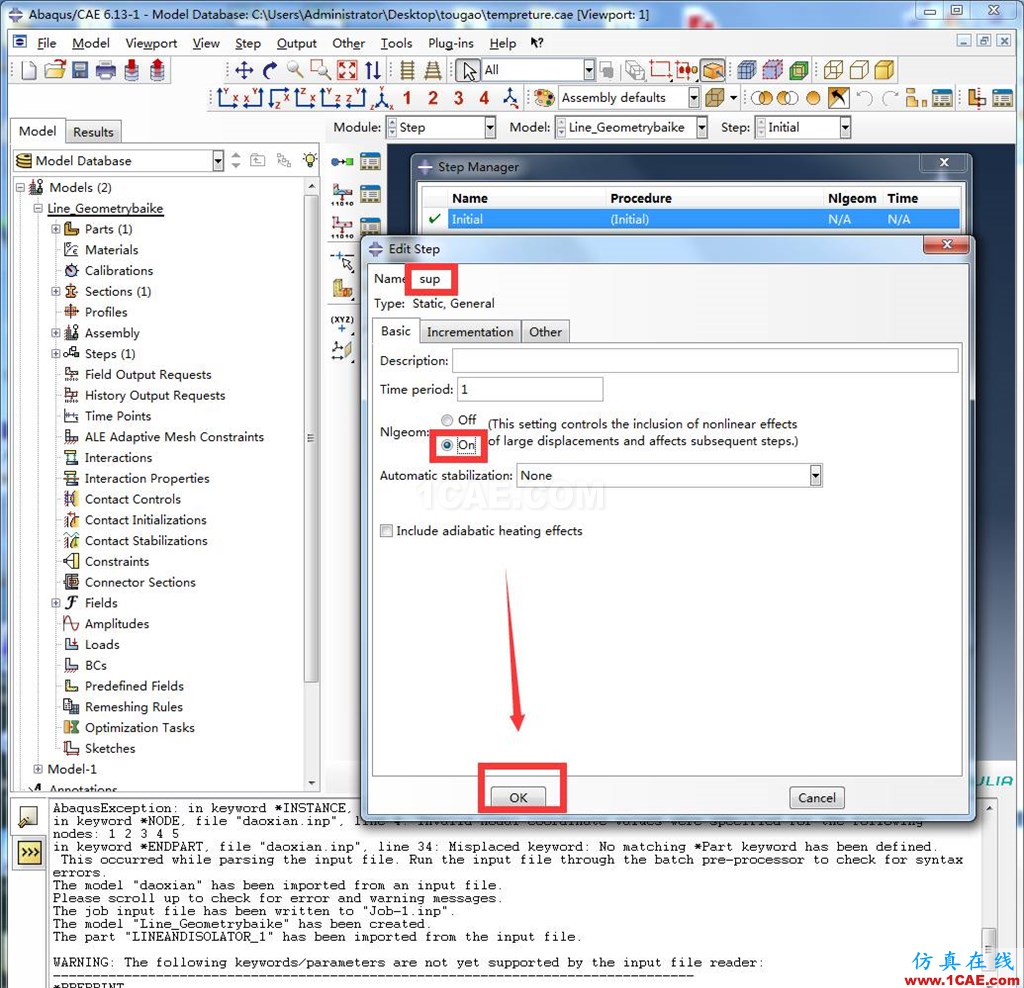

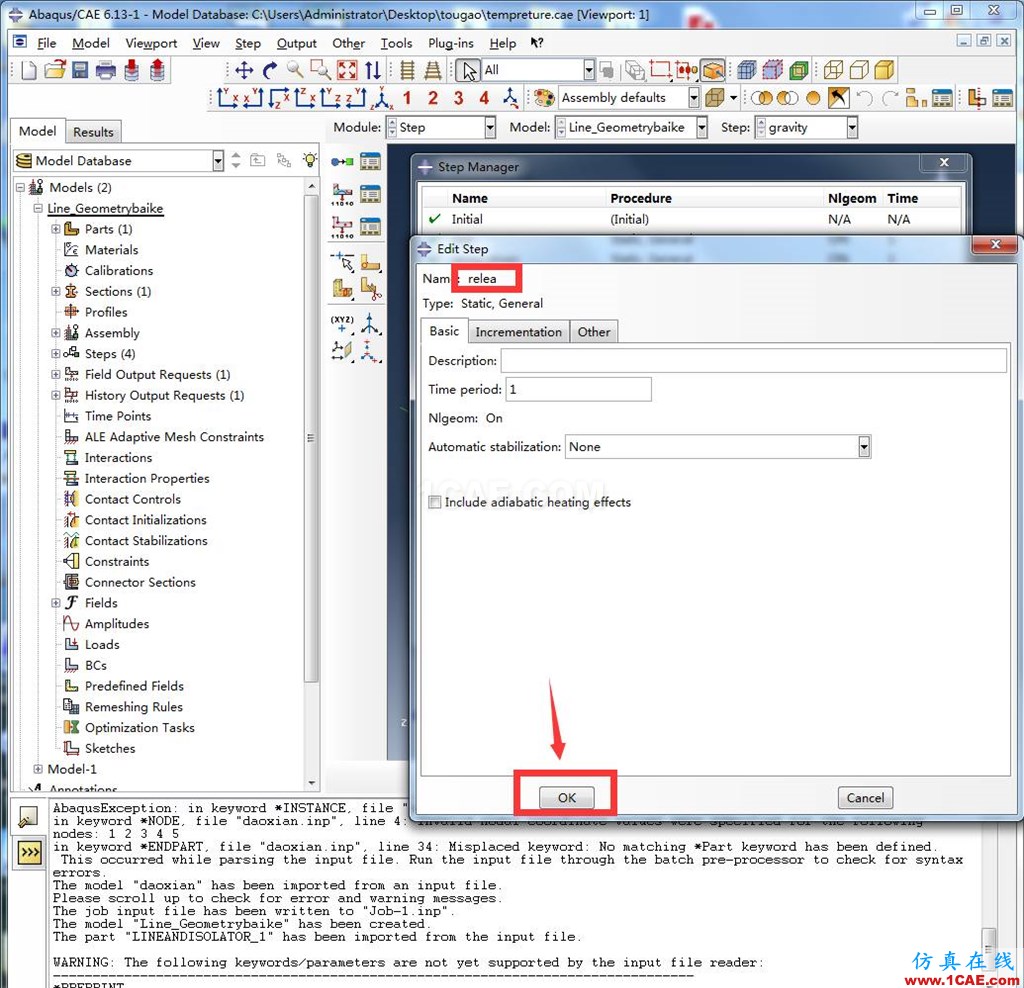

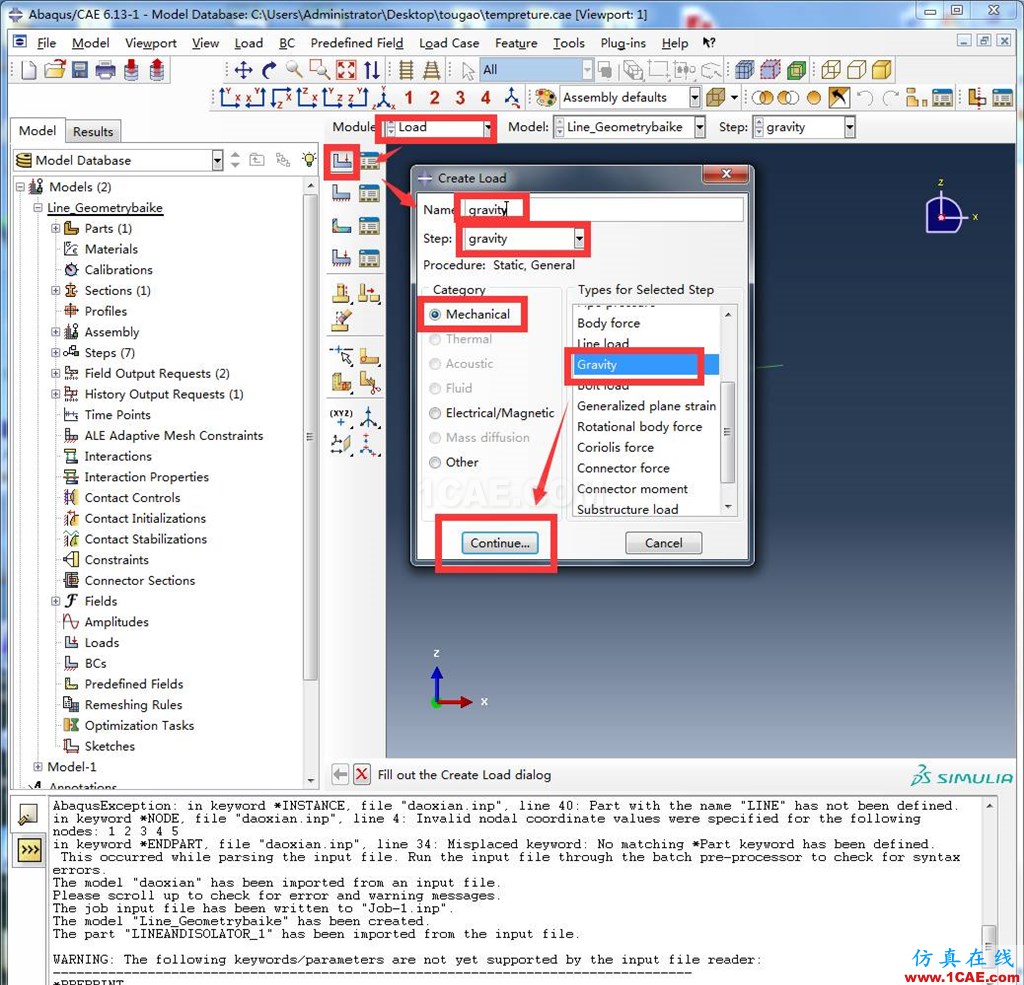

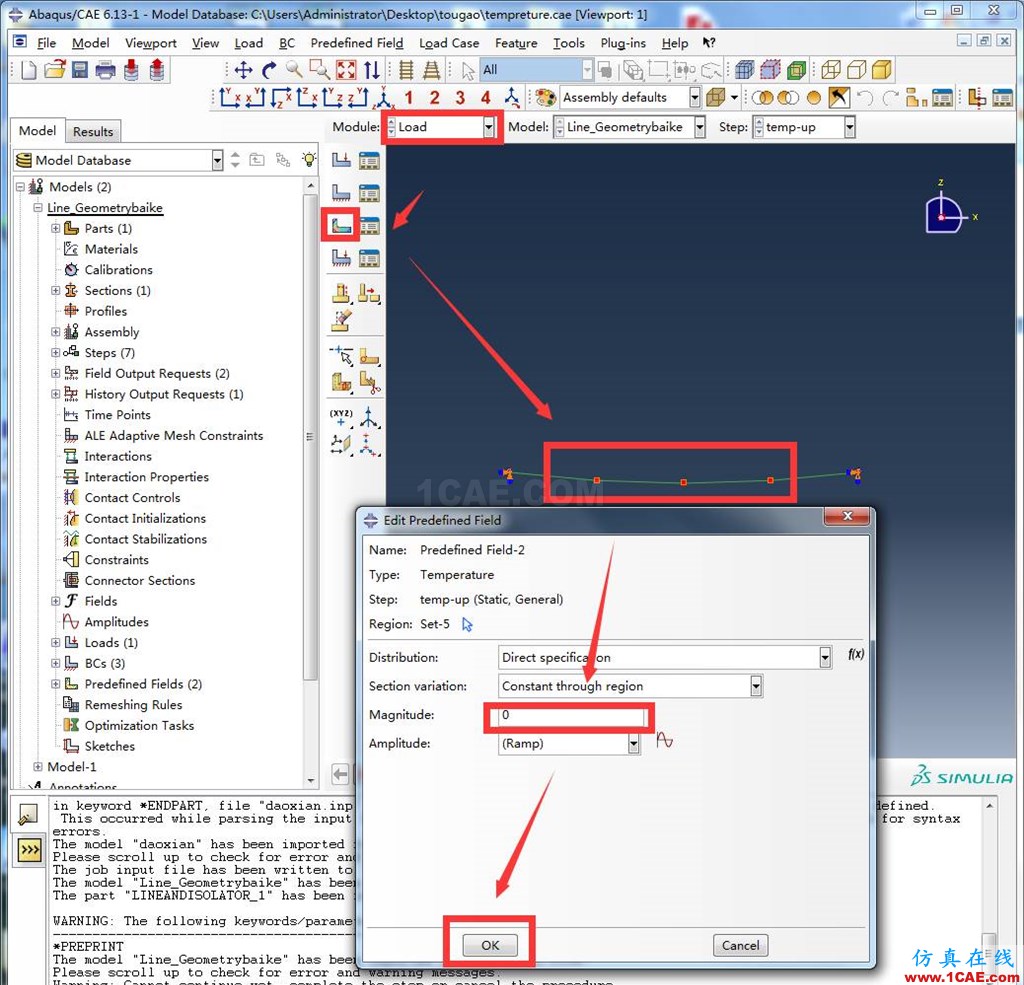

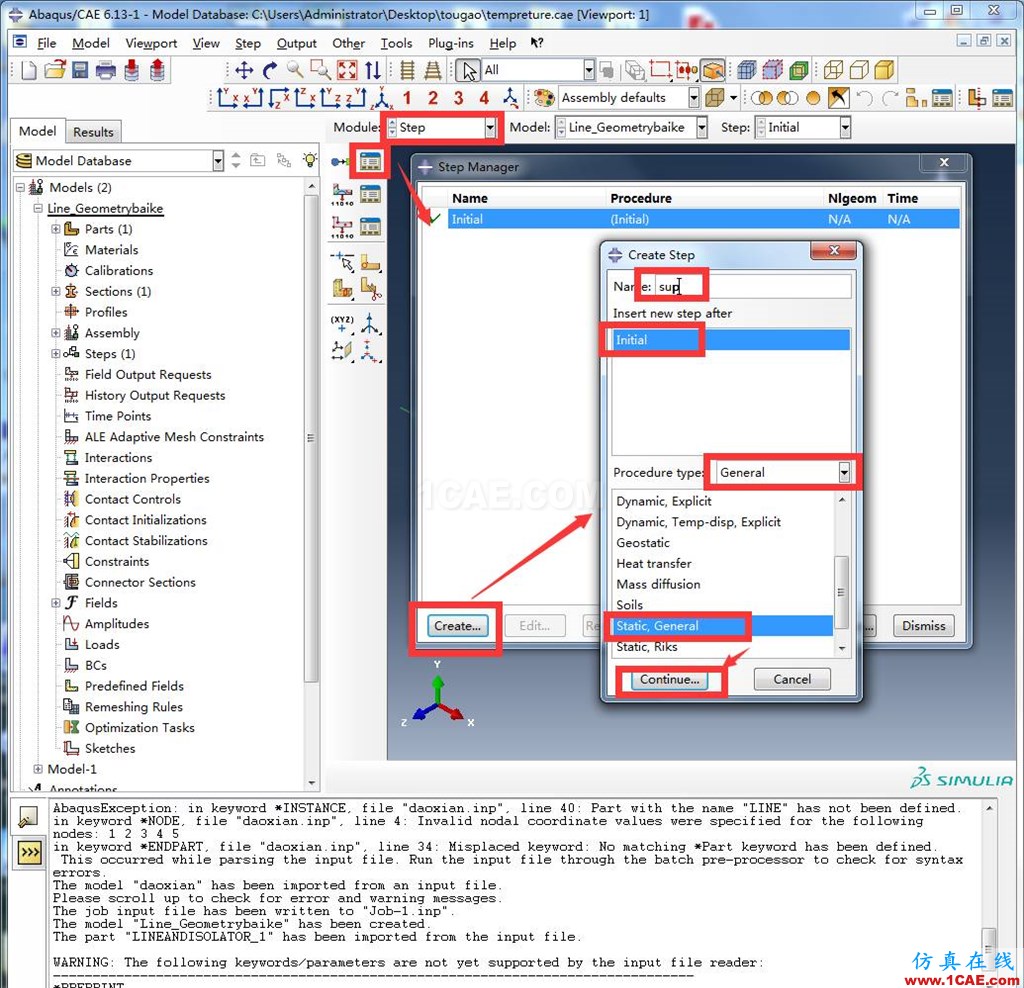

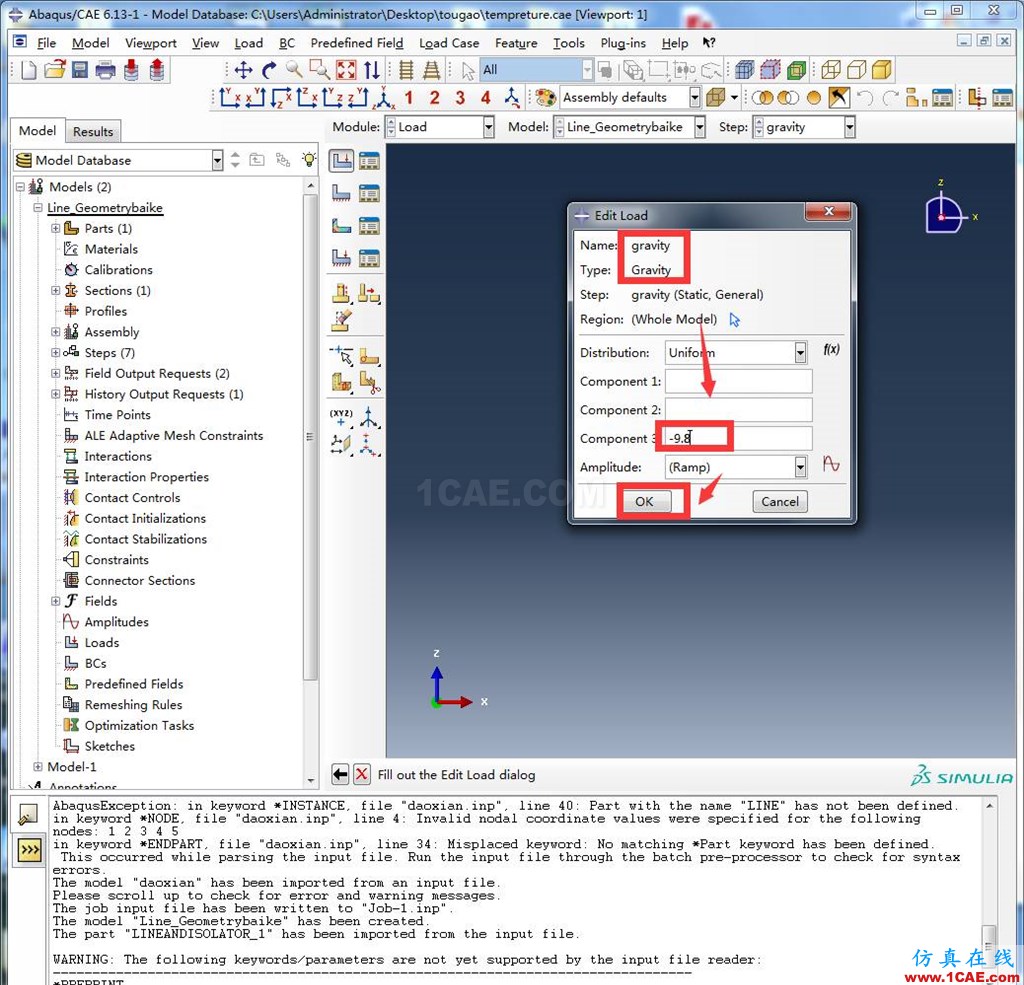

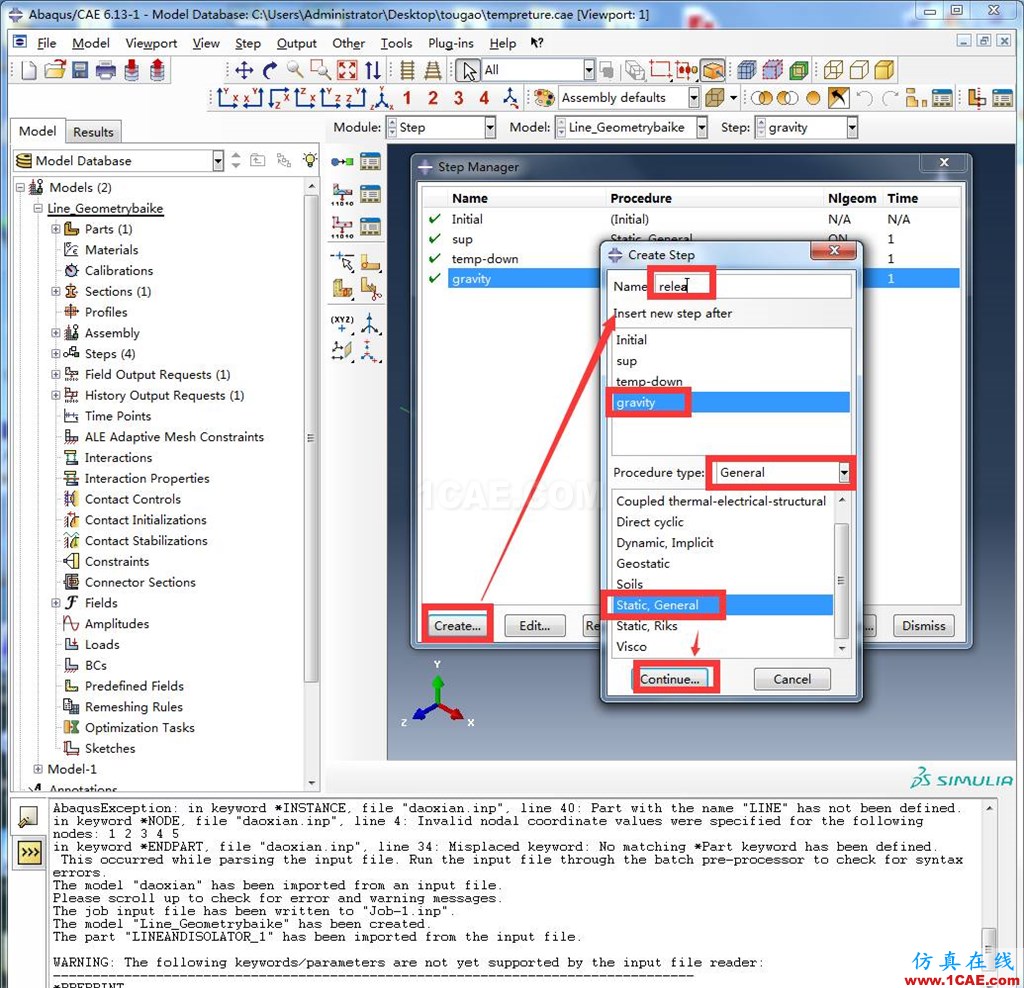

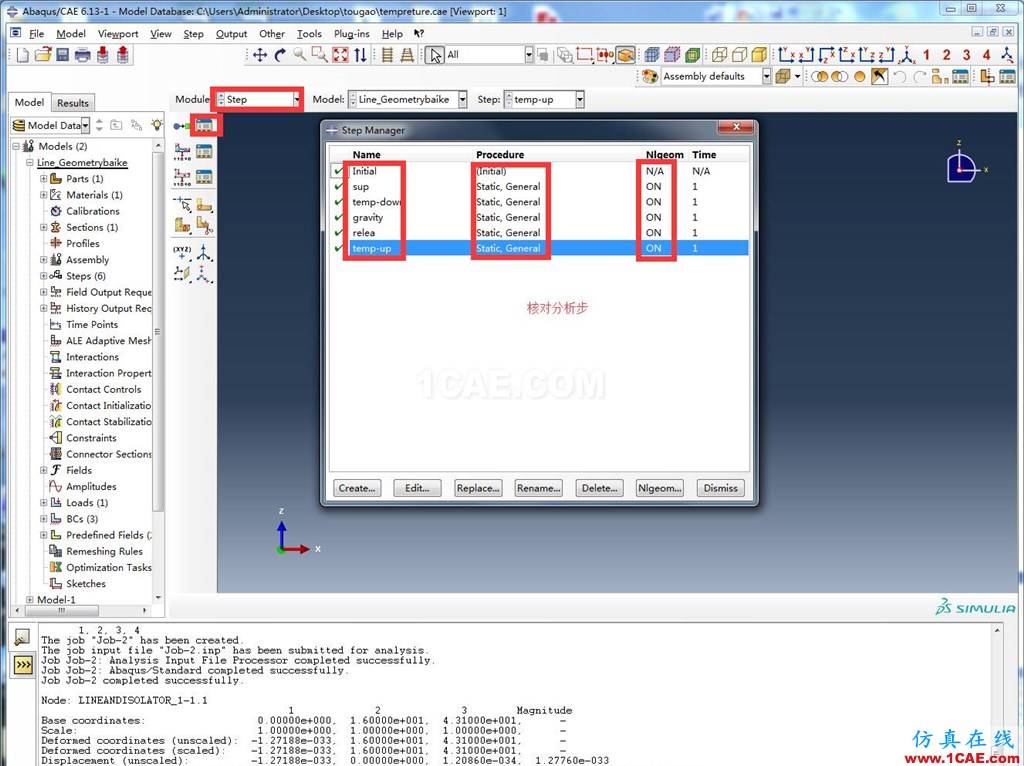

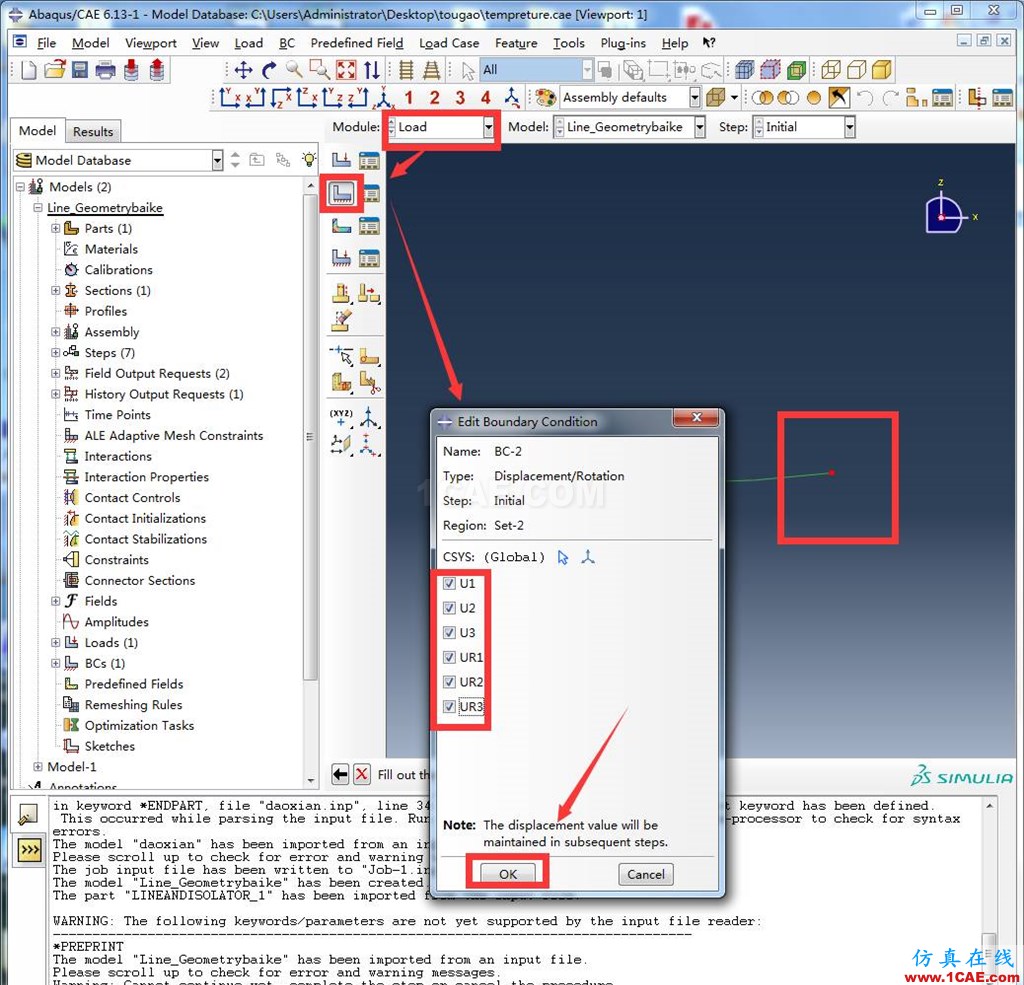

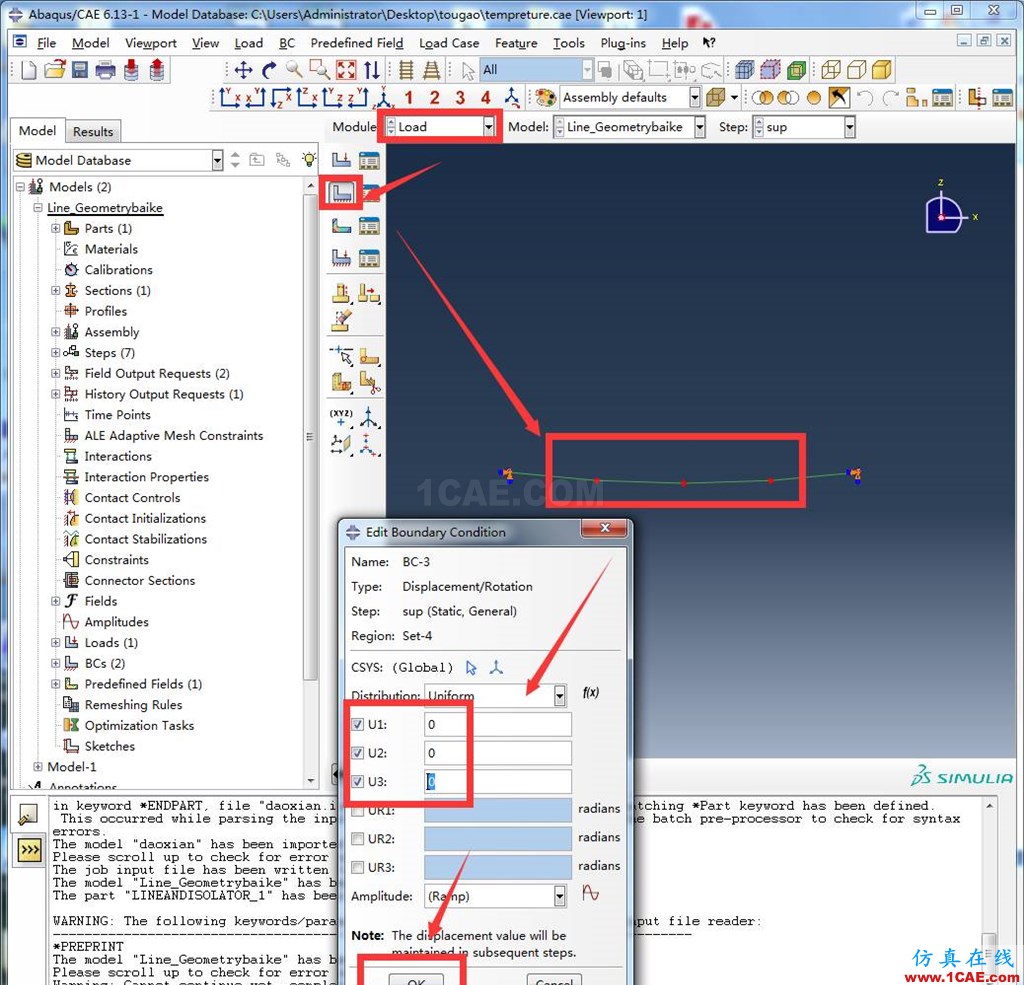

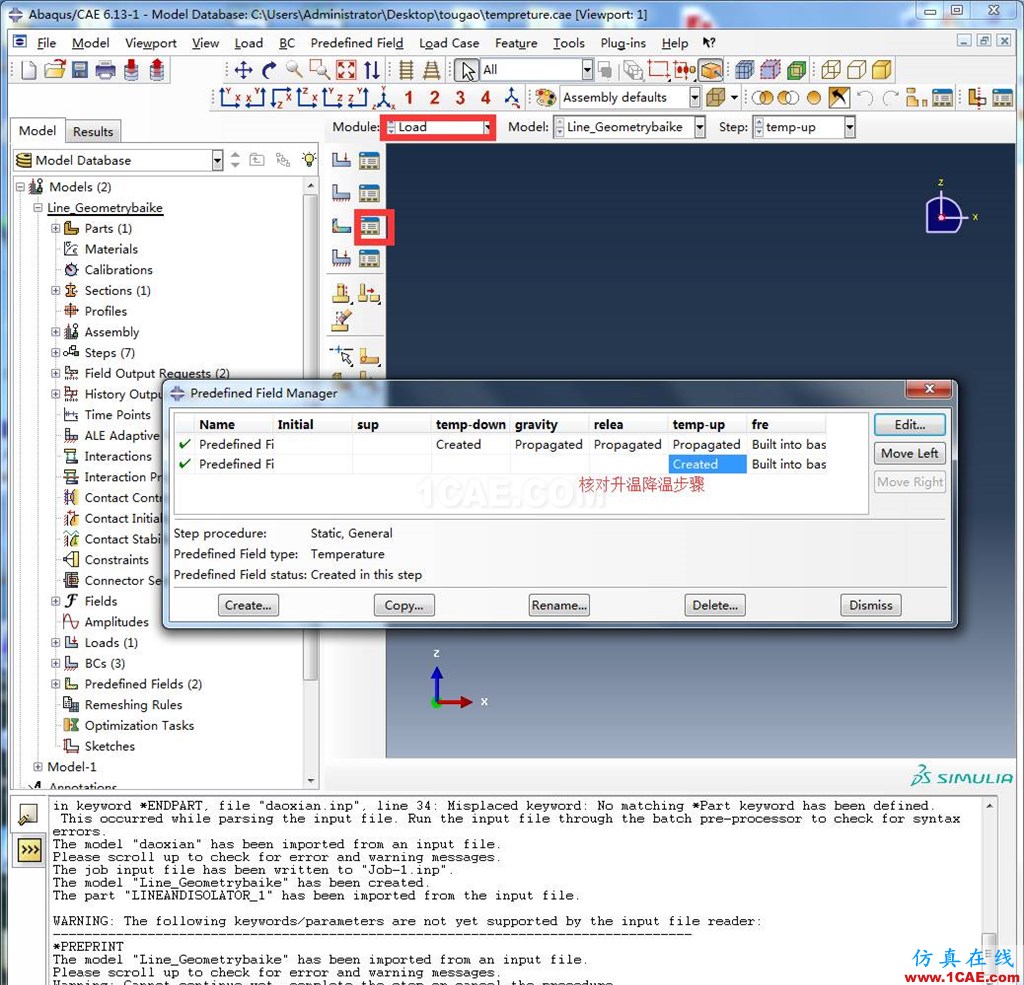

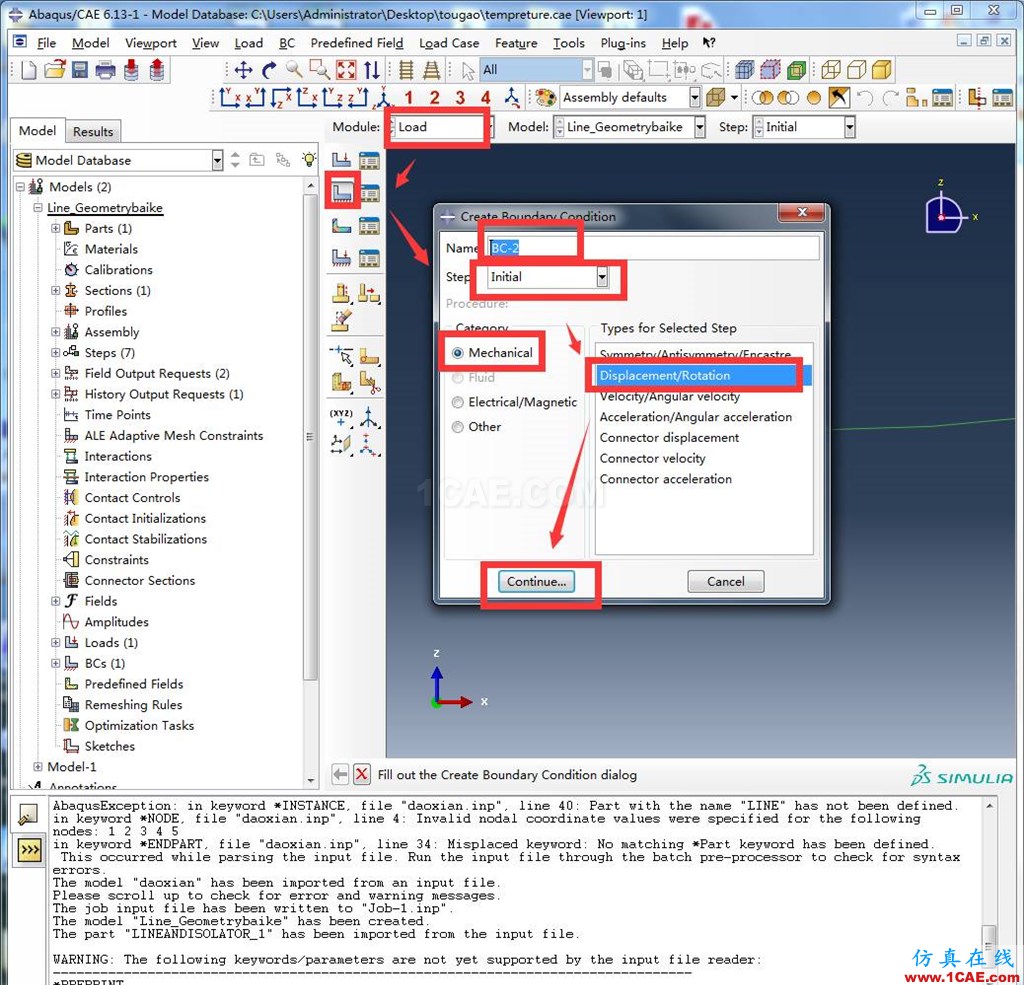

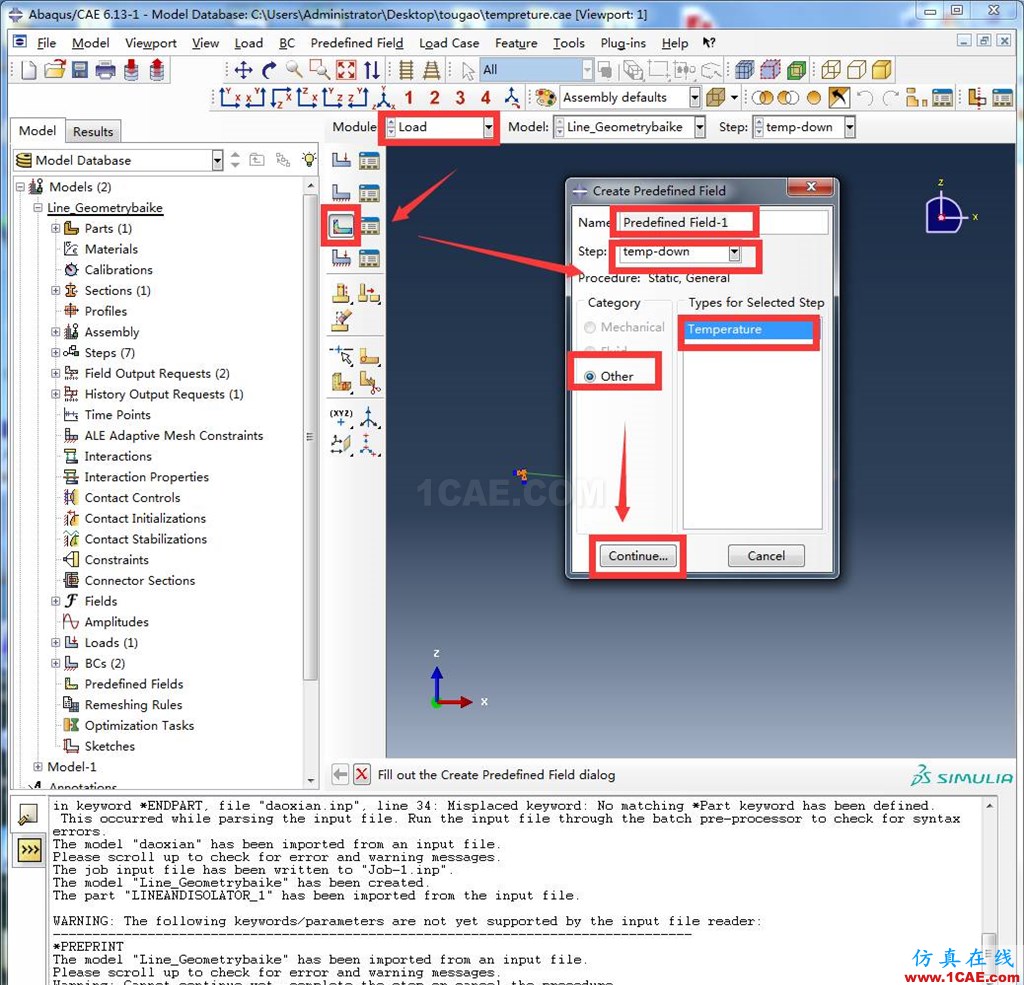

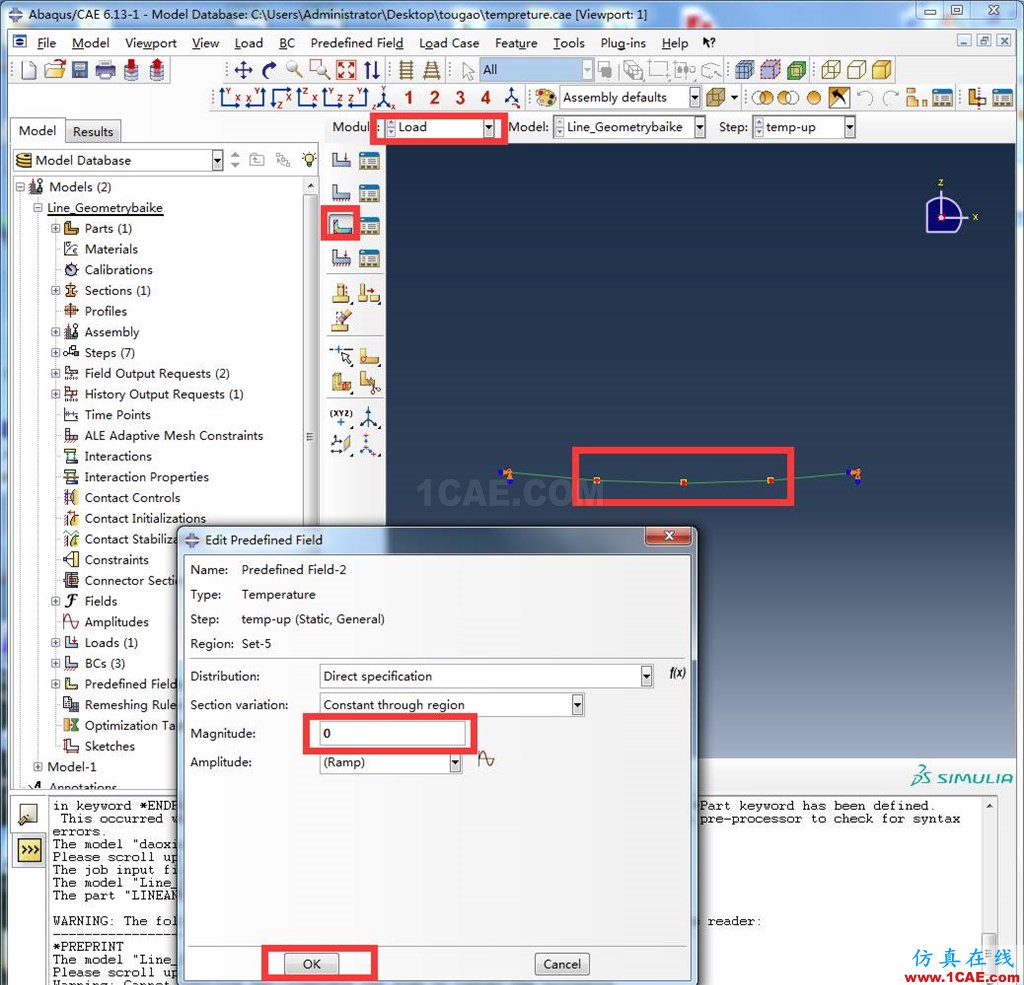

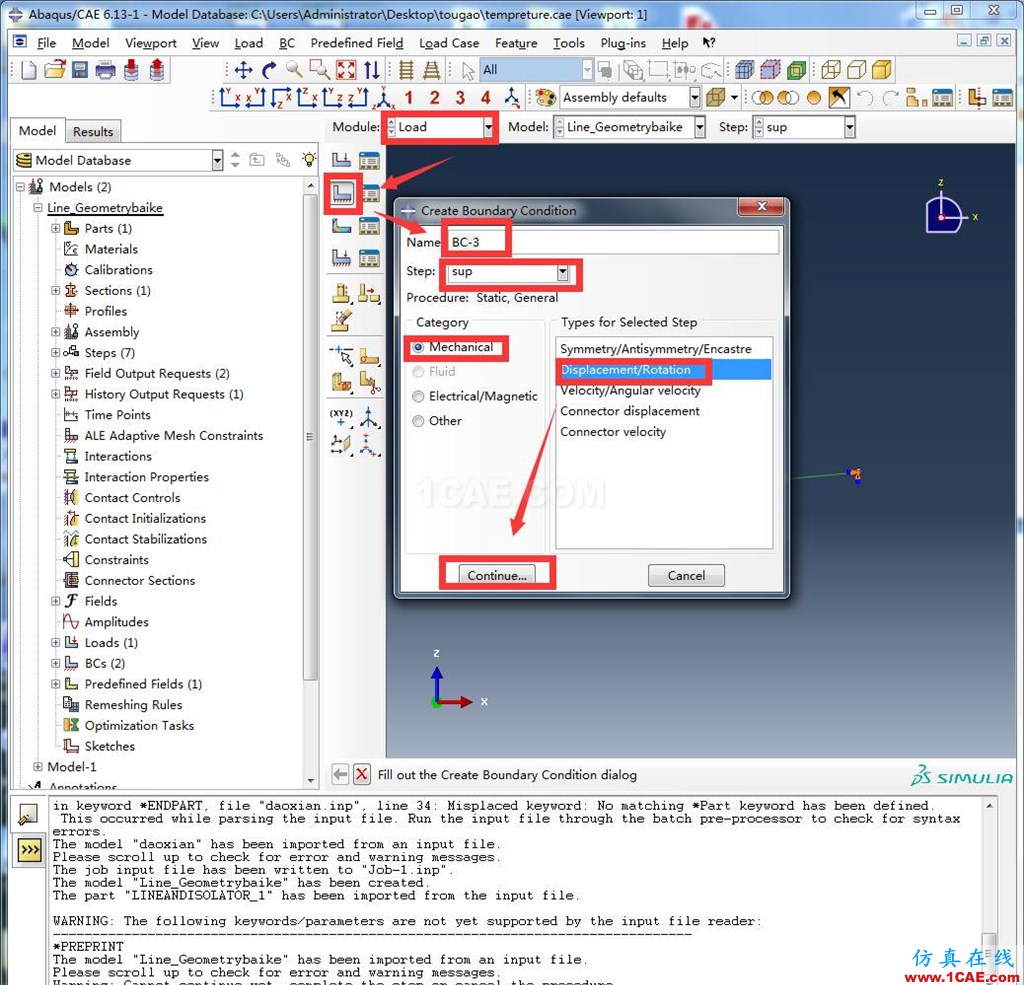

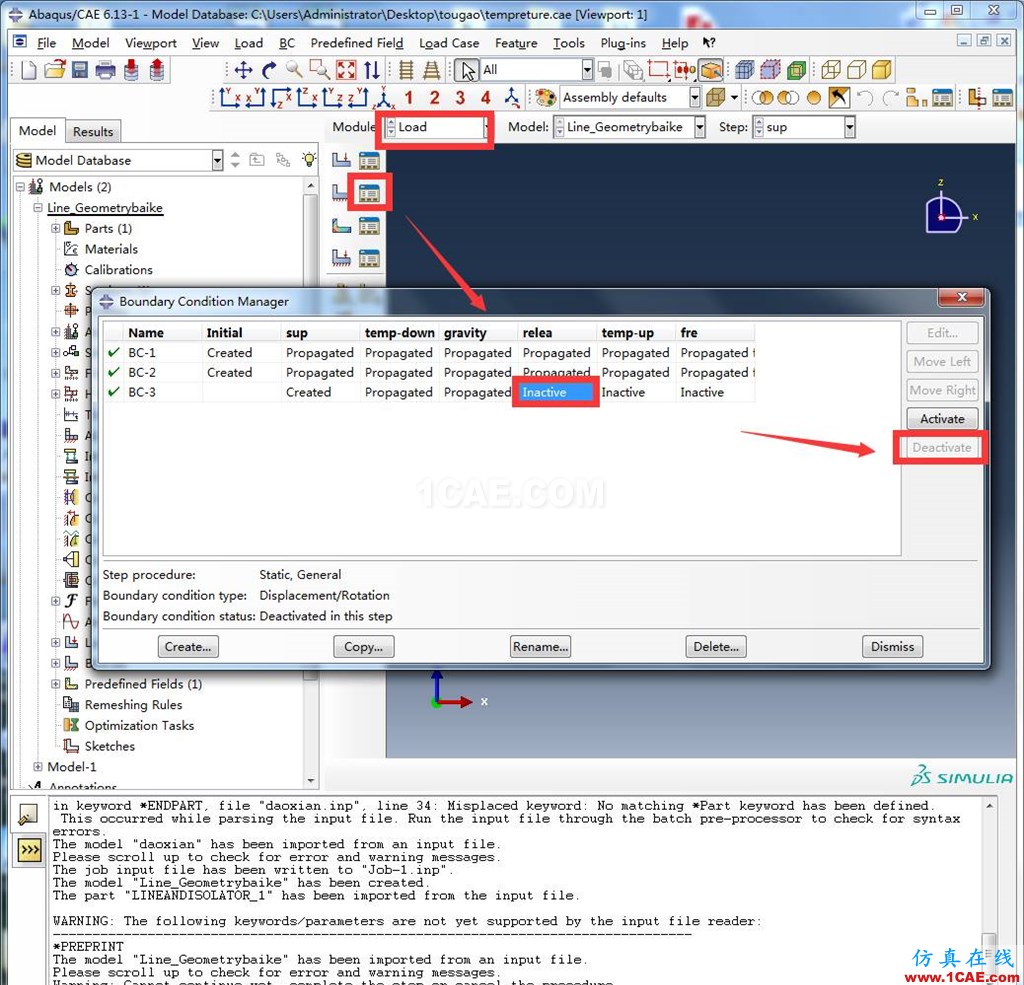

新建 job,submit,進行分析計算。

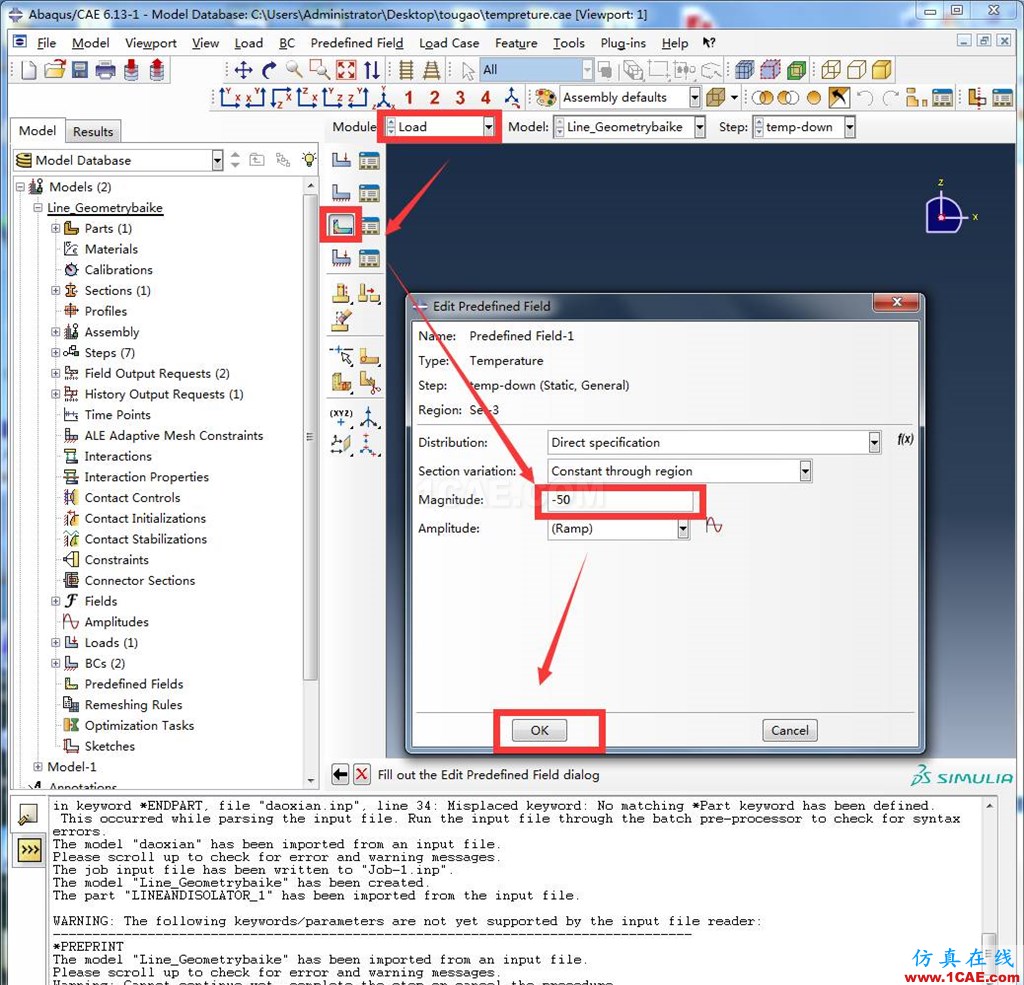

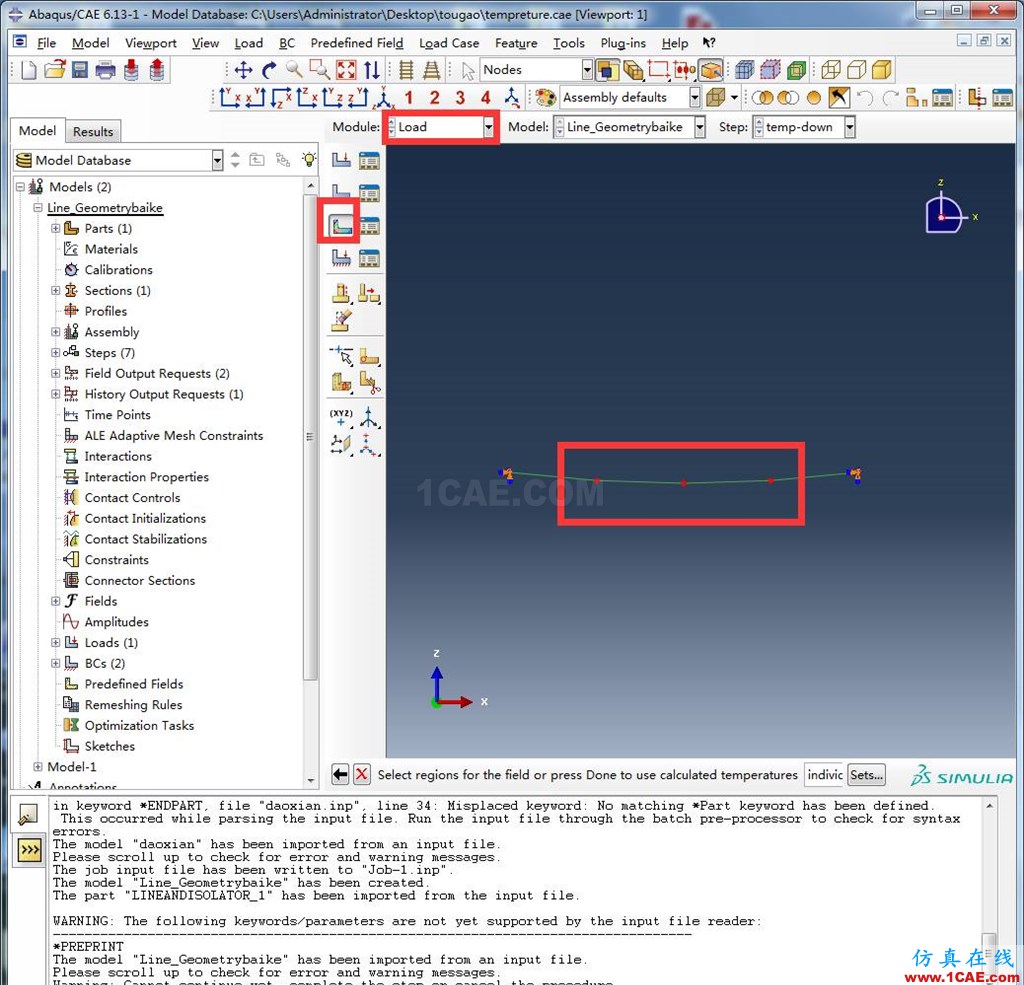

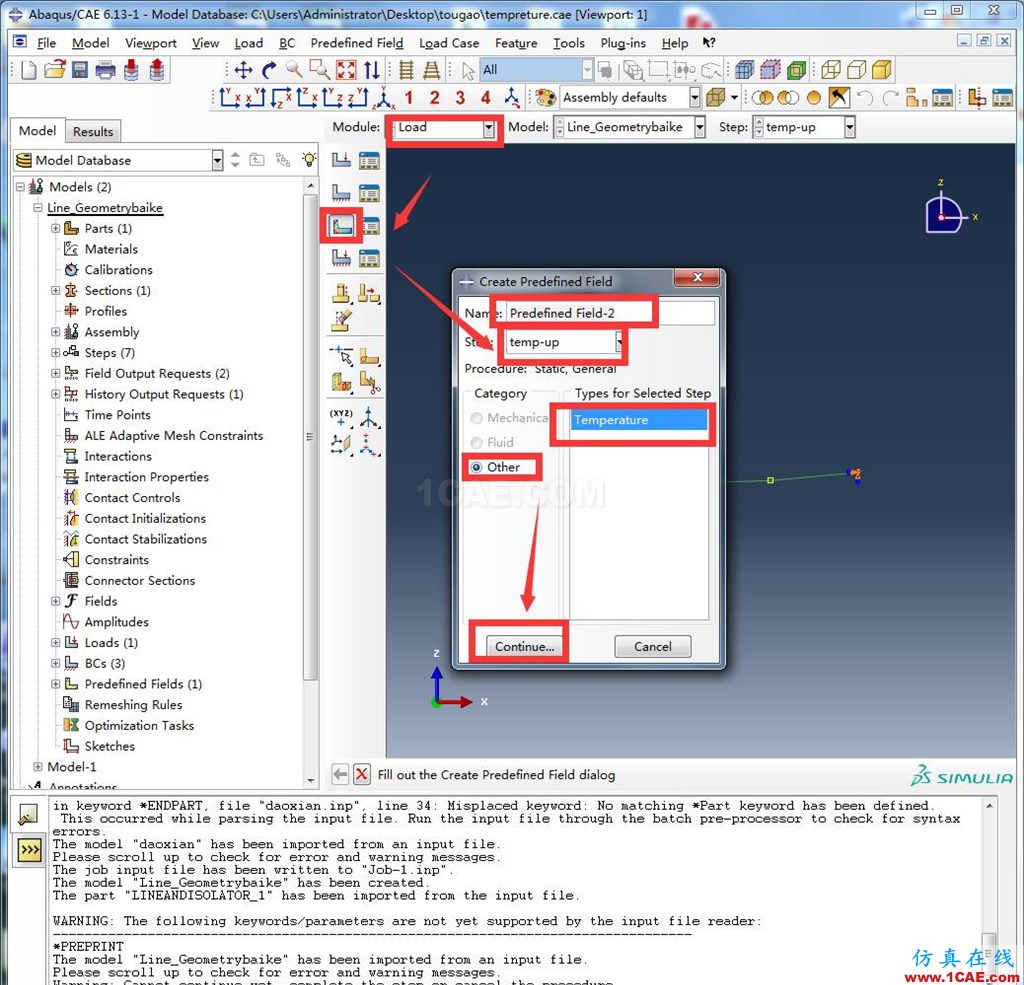

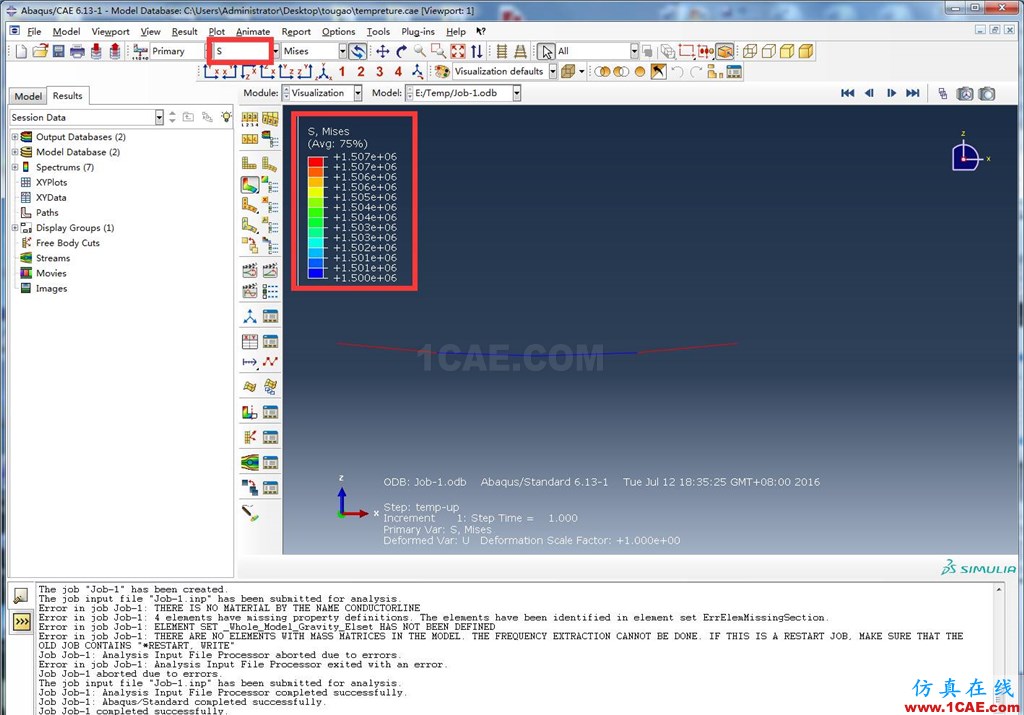

得到預應力的施加,通過調節線膨脹系數和溫度等參數,調節預應力的大小。

力=truss單元由于自重或者分析中要求的引起的拉應力。

溫度=-力/(膨脹系數*彈模*鋼絞線面積)。
