搜索Abaqus和WELSIM仿真簡單支架受力分析案例賞析---細化網格對（應力集中）解的收斂性的影響
2017-04-15 by:CAE仿真在線 來源:互聯網
本案例通過使用Abaqus2016和WELSIM兩款軟件對簡單支架的受力進行了有限元仿真分析,對比了兩款軟件的結果,并比較了不同網格大小對應力集中處應力大小的影響。
1.
模型描述:
一端牢固的焊接在一個大型結構上,支架的圓孔中穿過一個相對較軟的桿件,圓孔和桿件用螺紋連接。結構尺寸和受力工況如下圖所所示。
要求確定這兩種工況下支架擾度變化的情況,以及圓角處的最大主應力。然后設計工程師可以根據分析結果來改進設計,以減小應力集中。
材料屬性:彈性模量 E= 200 GPa, 泊松比為0.33
載荷: 桿件的一端受到沿Y軸負方向的集中力 F=2 kN,支架的自由端還在局部區域上收到均勻的剪力 P = 36 MPa。
約束:支架的后面是焊接固定的,用全約束。
基于結構和載荷的對稱性,可以只取模型的1/2進行分析。
2.
Abaqus仿真分析
2.1
使用General static分析步
2.2

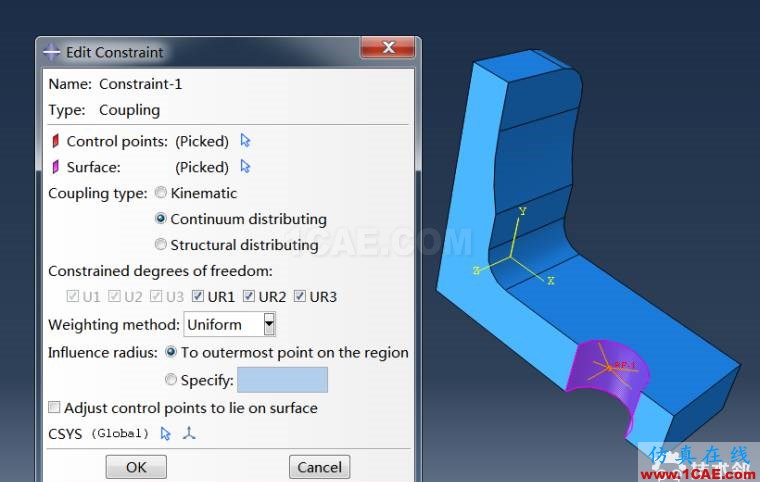

在interaction模塊定義耦合
2.3

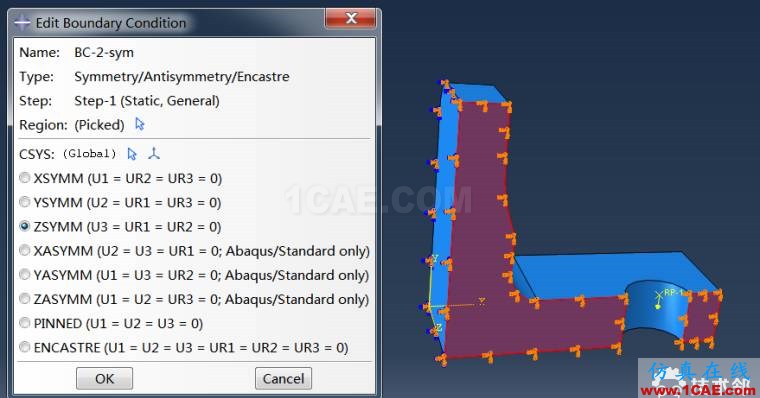

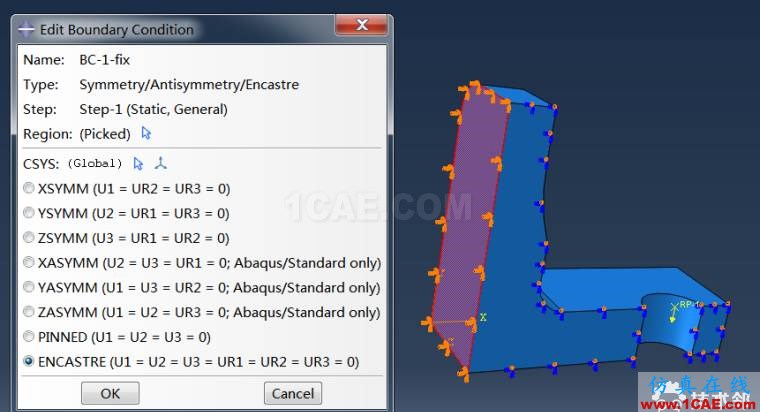

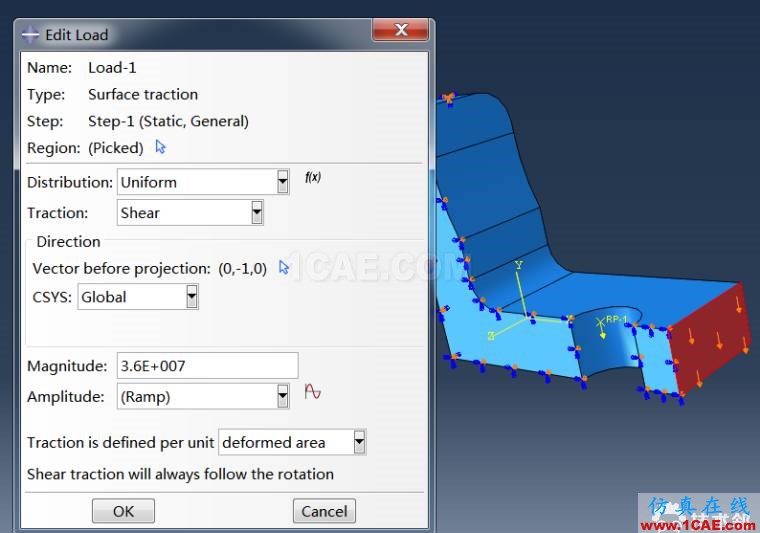

在load模塊定義兩個BC和兩個Load
2.4

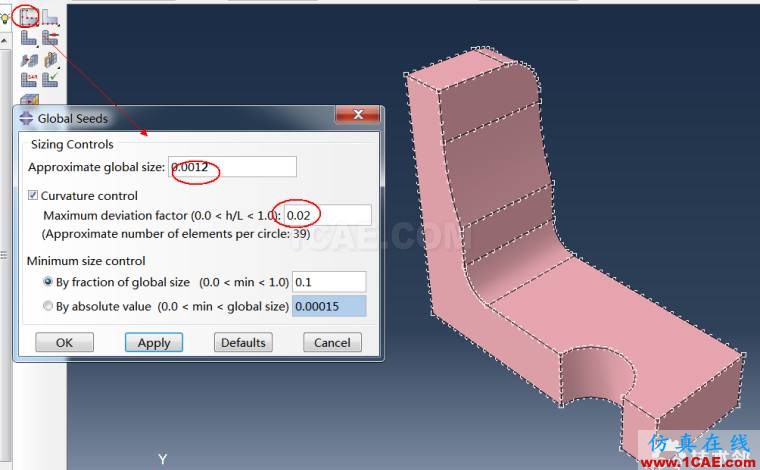

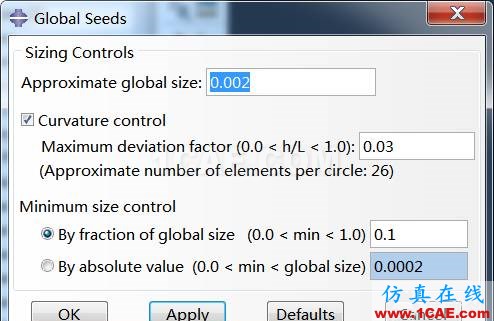

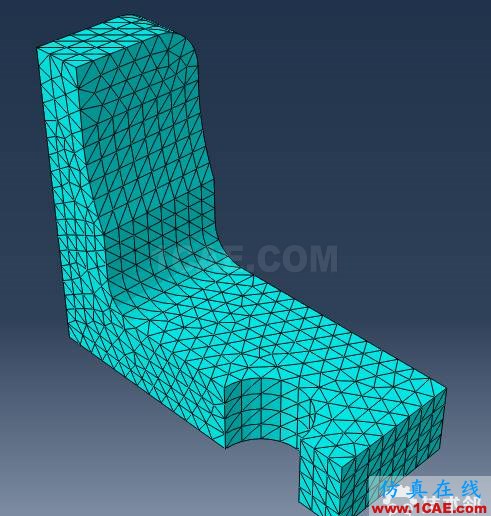

Mesh模塊劃分網格

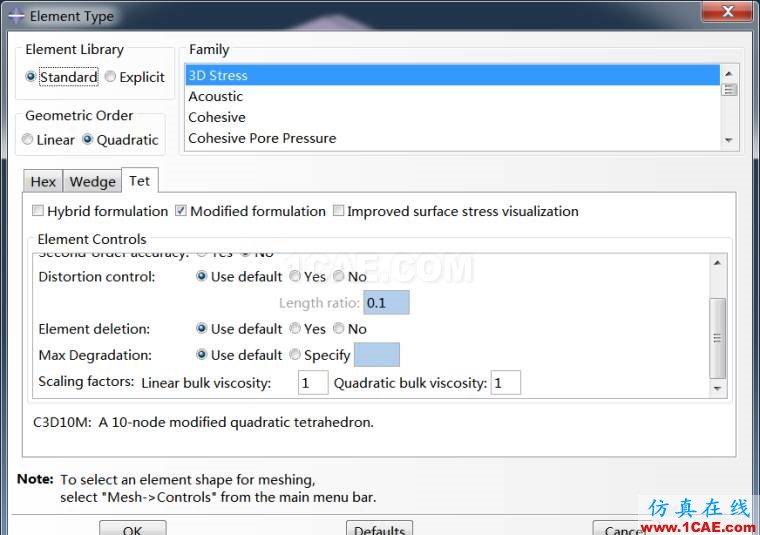

為了與WELSIM對比,使用修正的二次四面體單元。
最后劃分得到的單元數是40032,
3.
WELSIM仿真分析

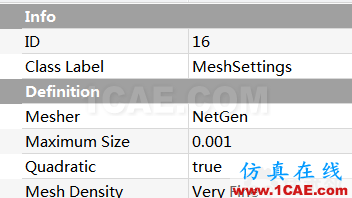

網格設置:
單元信息:
具體分析步驟請參考其公眾號里面的文章。
4.
對比結果
4.1

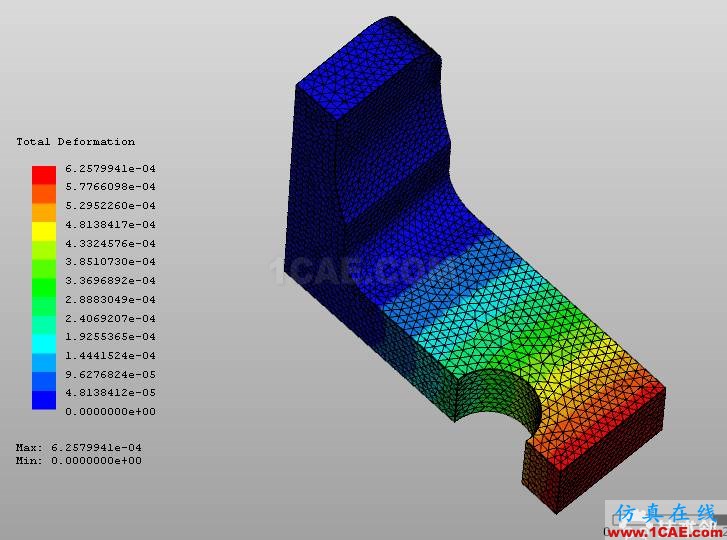

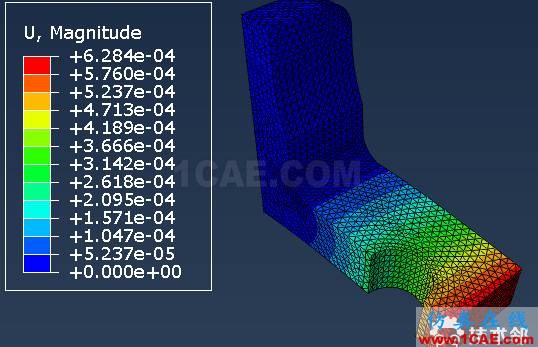

位移結果:
由此可見,位移結果基本一樣。
4.2

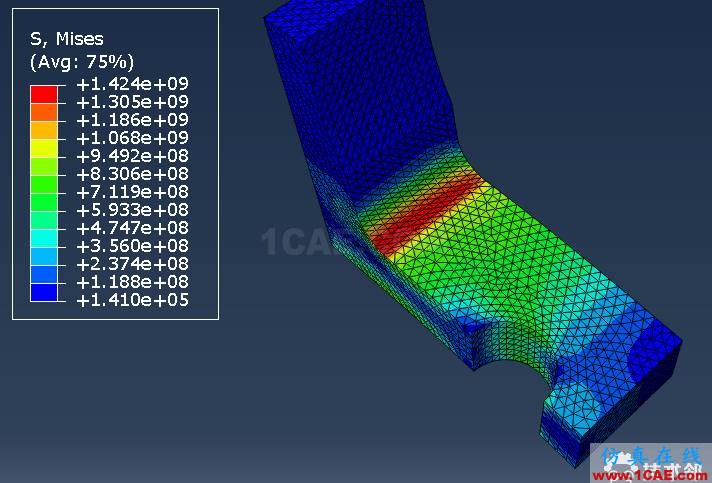

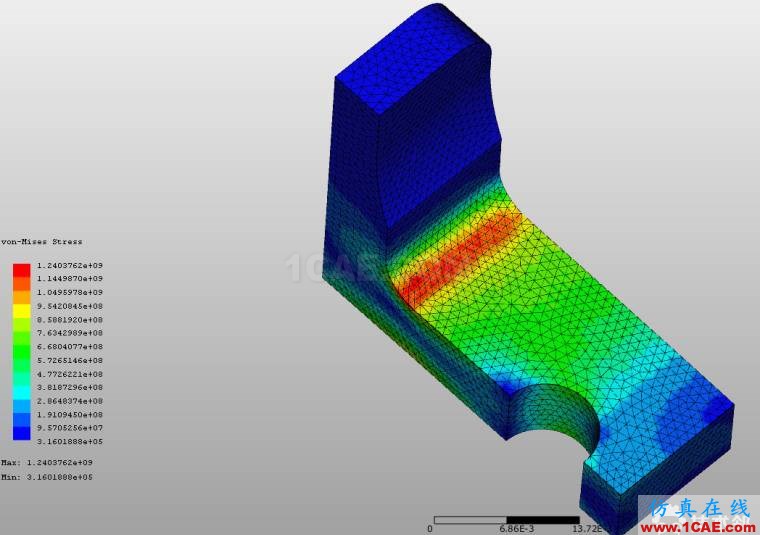

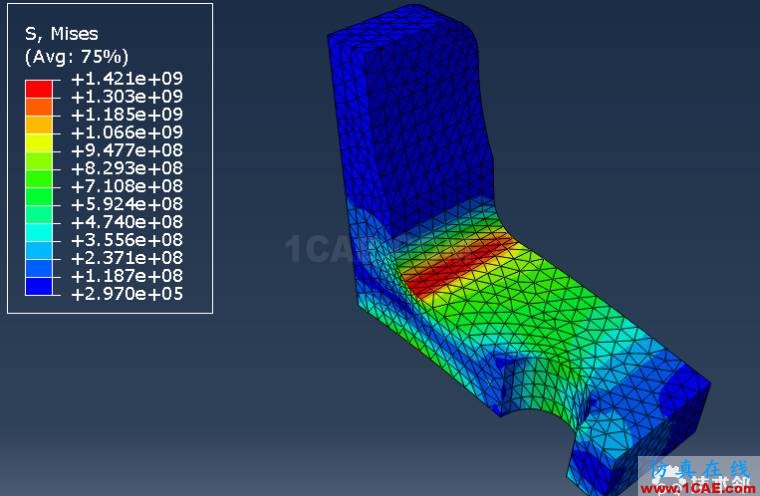

Mises應力結果
應力分布基本一樣,應力集中處的最大值略有差別。
5.
比較Abaqus中不同網格大小對應力集中的影響(WELSIM下次再討論~)

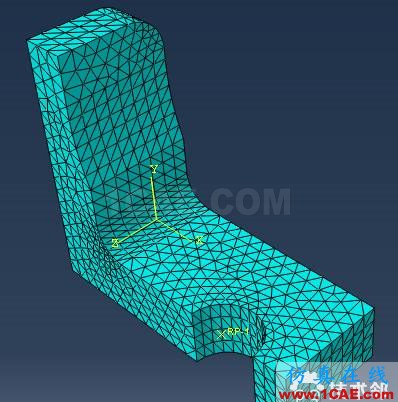

單元數:10457
與前面的結果基本一樣。

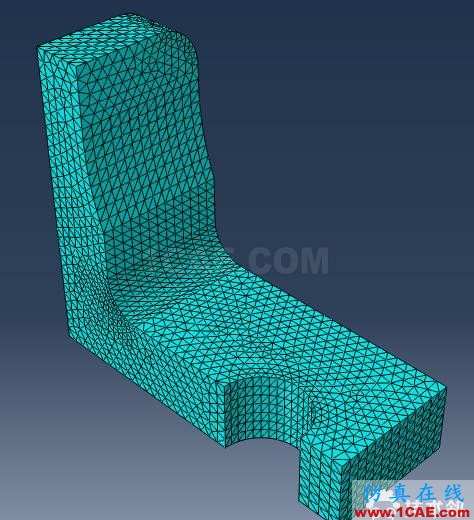

此時單元數為:8169
此時,已經有了比較大的差別。

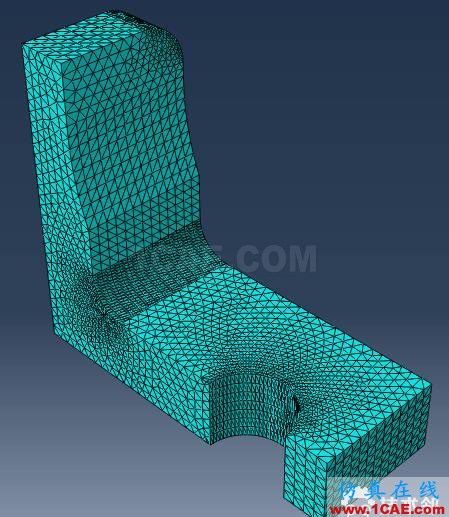

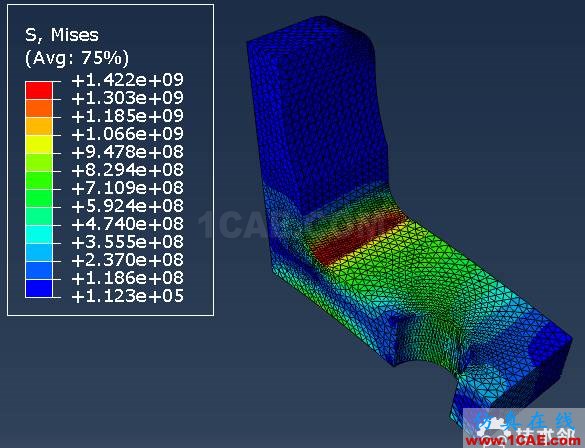

反過來,細化網格
單元數:60825
再細化網格,應力集中處的最大應力已經基本保存恒定,此時可認為有限元已經收斂,可把第二次的單元大小(即單元數為10457)作為合適的值。
未完待續To be continued...
轉載請注明出處,公眾號:技術鄰CAE學院
