搜索ABAQUS圓弧面施加正弦分布?jí)毫奢d
2017-12-04 by:CAE仿真在線 來源:互聯網
工程模擬當中有時需要在圓弧面上施加正弦分布的壓力,比如襯砌表面的壓力如圖:

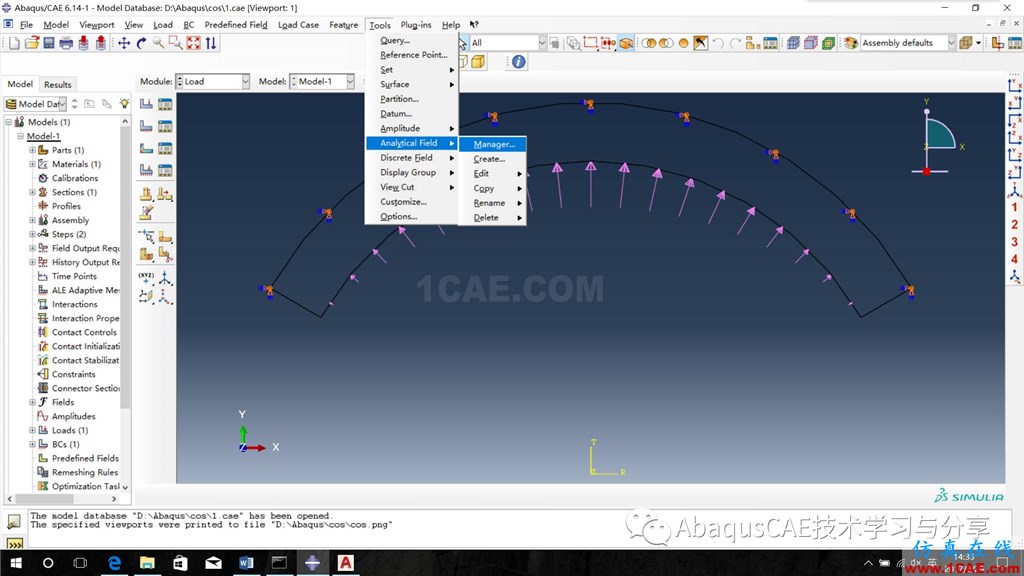

1、創建解析場(Tools -> Analytical Field -> Create)
2、在彈出的對話框中對要?jiǎng)?chuàng)建的解析場進行命名,并選擇解析場的類型(Expression Field)

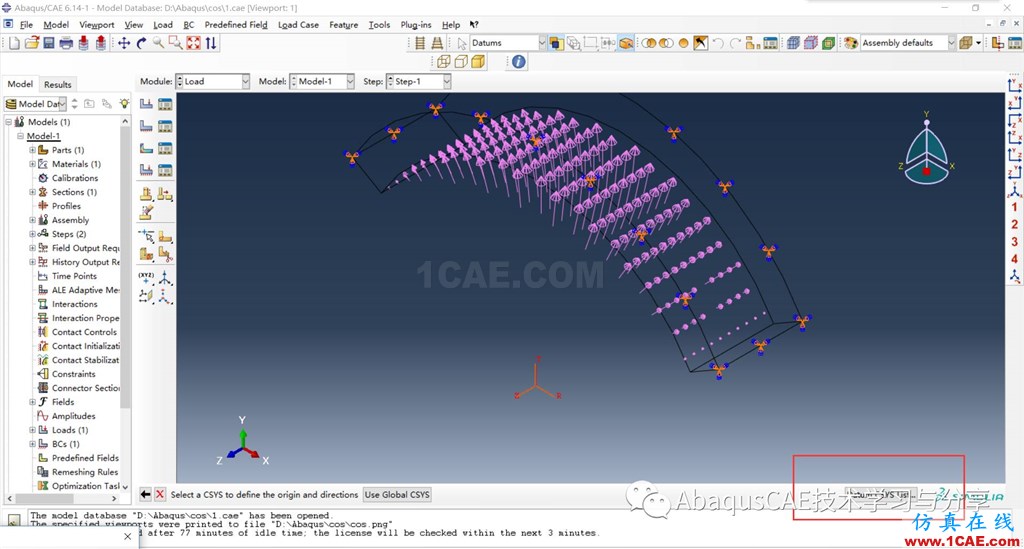

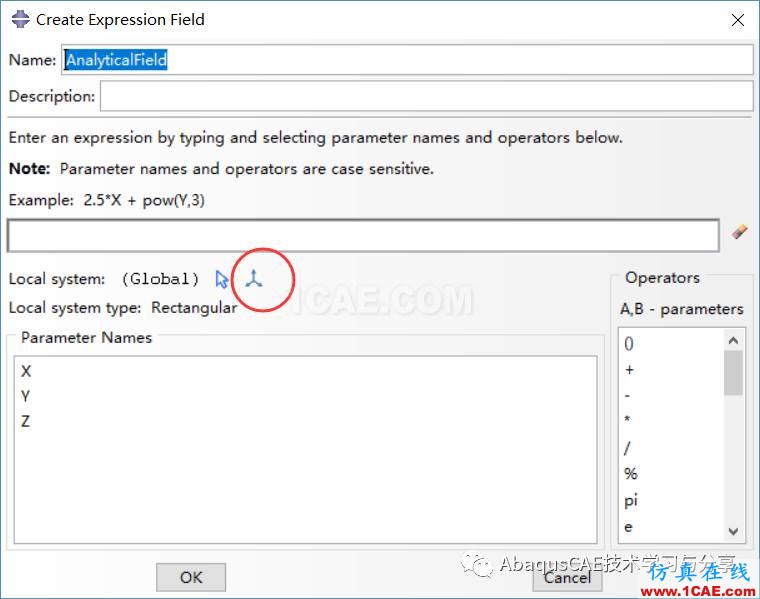

3、點擊Continue后,彈出如下對話框,點擊紅色框內按鈕,創建參考坐標系
4、坐標系創建對話框中,完成參考坐標系的命名,并選擇新建參考坐標系的類型(Cylindrical)

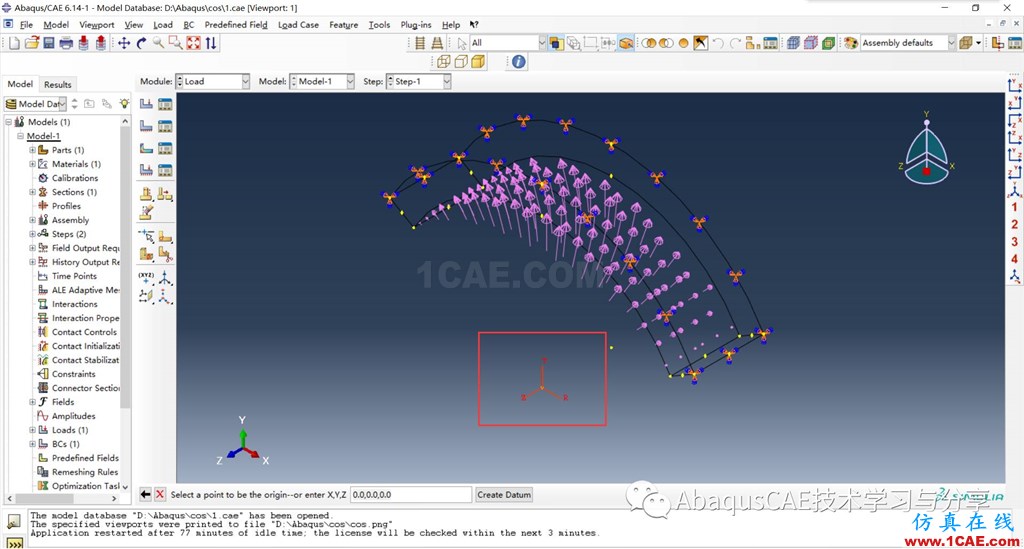

5、以模型的內圓弧面的圓心為原點,創建柱面坐標系,坐標系的方向(R -> 徑向,T -> 環向,Z -> 軸向)

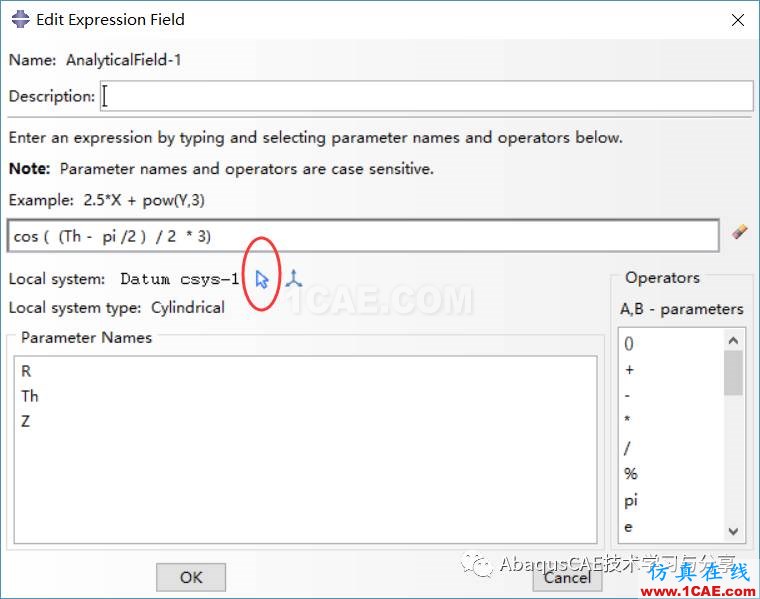

6、坐標系創建完畢后返回,解析場定義對話框,點擊紅色圓圈的選擇按鈕
7、選擇已創建的圓柱坐標系

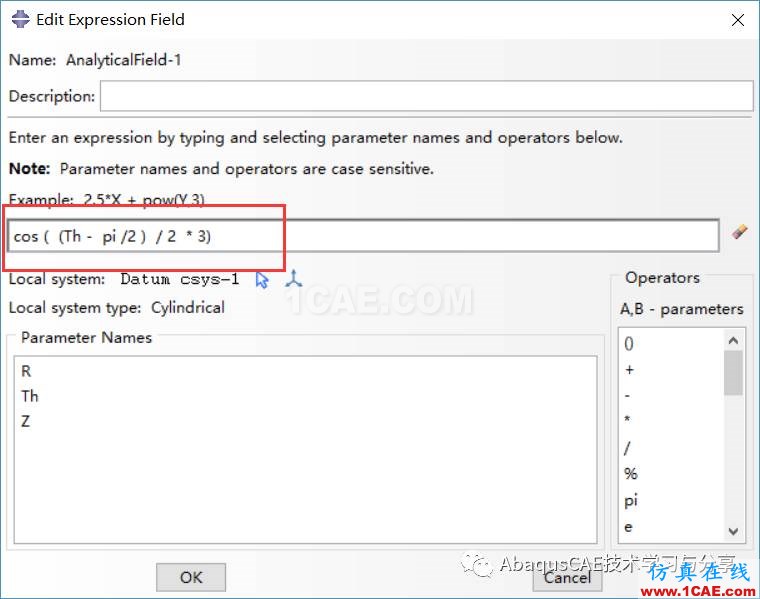

9、返回解析場定義對話窗口后,根據位置關系,在框內定義壓力場分布的解析表達式。(注意環向角度Th 的單位為弧度) 該圓弧面的的度為pi*2/3,相對于環向起點旋轉了pi/2,所以其表達式為 cos ( ( Th - pi / 2 ) / 2 * 3 )。

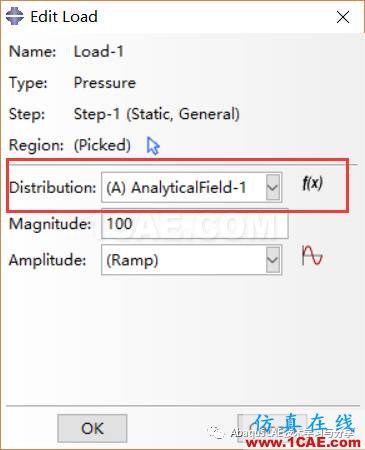

10.解析場定義完畢后,在荷載定義中選擇鋼材定義的解析場作為壓力分布形式。填寫荷載量值并正確選擇其作用的圓弧面。
至此完成圓弧面正弦分布?jí)毫奢d的施加
