幾句話描述SNP文件格式（s2p,s3p,s4p）

2023-02-08  by:CAE仿真在線  來源:互聯網

hfss仿真中,經常會碰到SNP文件格式,如s2p,s3p,s4p,下面使用圖文簡單幾句話描述SNP文件格式(s2p,s3p,s4p):

除了開頭的是頻率,其余項目都是S參數的兩個值的重復,即 f 【S11的Value,S11的Angle】 【S12的Value,S12的Angle】如此重復,當s下標的第一個數字變化時轉行

至于f,value,angle的單位看#開頭的定義,分別為:

頻率單位:[HZ/KHZ/MHZ/GHZ]

Value的類型:[S/Y/Z/G/H]

Value\Angle的形式[MA/DB/RI] 分別表示幅值和角度,DB和角度,實部虛部

[R n]表示歸一化阻抗,一般為50dB

結合上述的圖示說明,理解是不是很簡單呢!

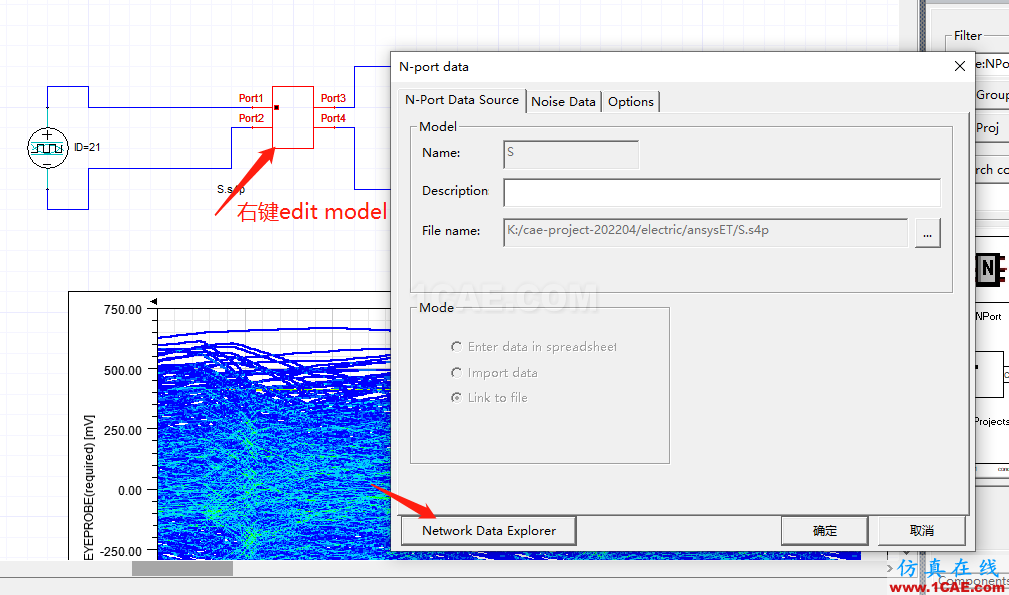

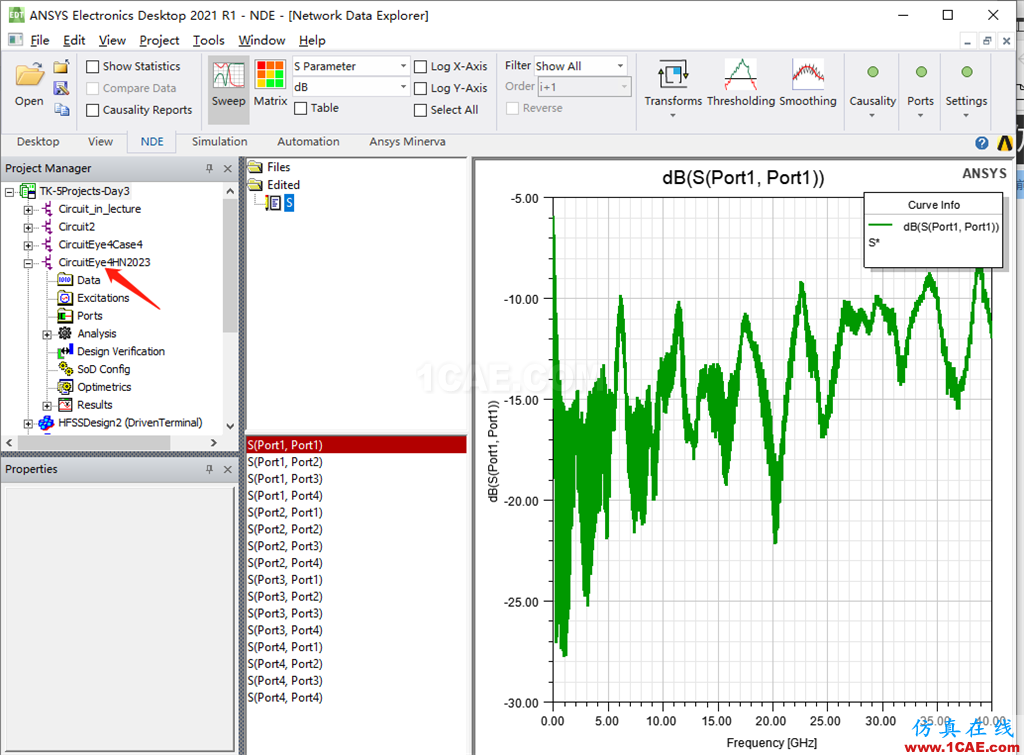

在ansys electronics里面可以這樣瀏覽snp文件的圖形:

通過這種方式可以查看各項s參數的曲線圖形。在做眼圖之前請先看看基本的數據,如反射,串?dāng)_,如果這兩項參數不理想,眼圖很可能就不理想!

以上是仿真在線hfss培訓課程中一點小小的的經驗分享,希望同學能拿捏這個snp文件的格式。
