最近諾記又重回手機市場,小編一下子就想到以前那個怎么摔也摔不壞的“小板磚”。今天給大家分享諾記數年前做的手機跌落敏感因素分析仿真流程,可以說諾記的手機以摔不壞聞名也是有這個一份功勞,說明現在高質量的產品在生產中使用到各種先進的生產工具。
首先,我們知道:
-
諾記的產品需求非常好的機械性能;
-
機械性能包括:跌落、彎曲、扭轉、被硬物擊中;
-
其中最嚴苛的要求:在重復的、隨機的跌落到硬地上不出現破壞;
-
諾記在設計早期就進行CAE計算,輔助設計,減短流程;
難點:
-
出現破壞與否取決于最大應力,而最大應力與跌落的不同角度、高度都強烈相關;
-
分析結果是強烈非線性的;
-
材料以及幾何的非線性也得考慮到;
因此,選擇了使用參數分析軟件optislang以及顯式動力學計算軟件進行聯合仿真,仿真整個流程分為三步,找出跌落測試中影響最大的因素;該影響因素影響下最惡劣的工況;對該工況進行改進并進行穩定性測試。
以第一步為例:在敏感性分析中,他們認為有3個結果參數是最重要的:
-
顯示屏的最大應力;
-
顯示驅動IC的最大應力;
-
外屏玻璃的最大應力;
而影響的跌落測試的因素則分為3個,落地時速度,落地時的姿態(可用兩個角度描述)。
在不同的跌落參數下,到底這幾個應力如何變化,在進行一系列計算之后,用響應面來表示他們的相關關系:

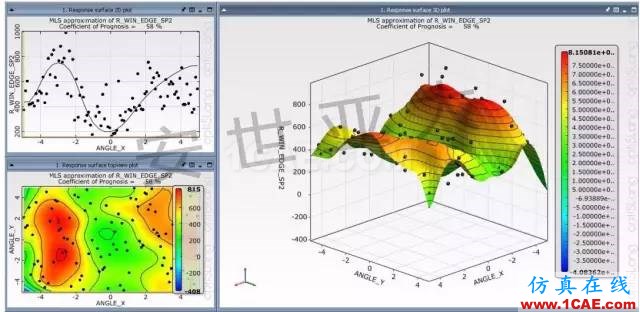

上圖為掉落角度與顯示內屏的最大應力關系

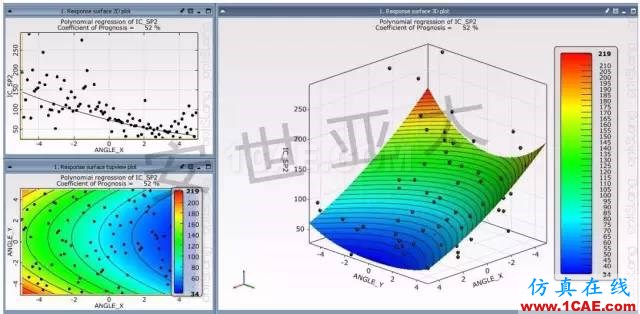

上圖為掉落角度與顯示屏IC的最大應力關系

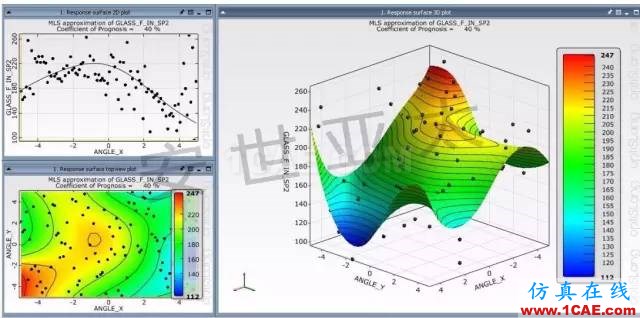

圖為掉落角度與顯示外屏的最大應力關系

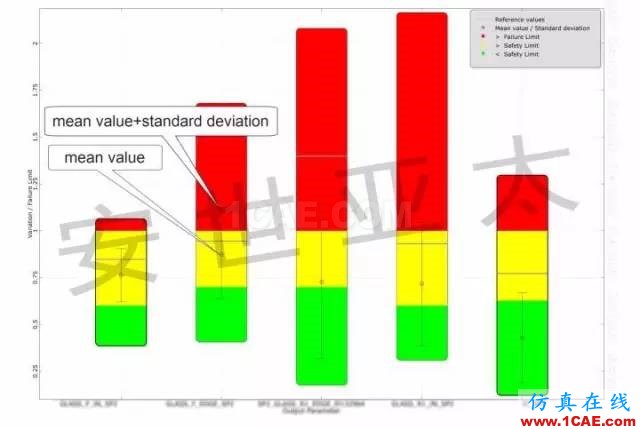

最終,綜合數據,得出下列表格,求出隨即參數變化的安全范圍,產品設計應該滿足所有結果都在綠色的范圍內,這樣才能保證一定條件下所有跌落都不會損壞。
以上便是一部耐用耐摔的手機在設計前期就進行的分析之一,可以看到,現代產品的設計對生產工具的要求越來越高,對數學的應用也越來越廣泛、深入。
--本例數據來源www.dynardo.de/en/library
