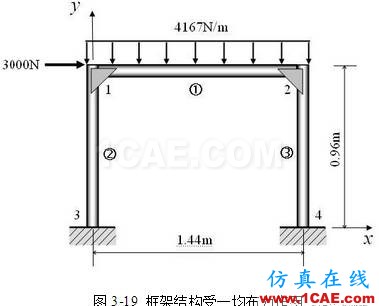

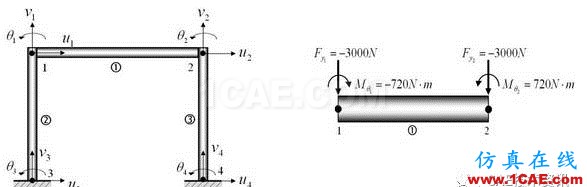

如圖3-19所示的框架結構,其頂端受均布力作用,用有限元方法分析該結構的位移。結構中各個截面的參數都為:

,

,

(1) 進入ANSYS(設定工作目錄和工作文件)

程序 →ANSYS → ANSYS Interactive →Working directory (設置工作目錄) →Initial jobname(設置工作文件名): beam3→Run → OK

(2) 設置計算類型

ANSYS Main Menu: Preferences… → Structural → OK

(3) 選擇單元類型

ANSYS Main Menu: Preprocessor →Element Type→Add/Edit/Delete… →Add… →beam:2D elastic 3 →OK (返回到Element Types窗口) →Close

(4) 定義材料參數

ANSYS Main Menu: Preprocessor →Material Props →Material Models→Structural →Linear →Elastic→ Isotropic: EX:3e11 (彈性模量) → OK → 鼠標點擊該窗口右上角的“?”來關閉該窗口

(5) 定義實常數以確定平面問題的厚度

ANSYS Main Menu: Preprocessor →Real Constants… →Add/Edit/Delete →Add →Type 1 Beam3→ OK→Real Constant Set No: 1 (第1號實常數), Cross-sectional area:6.8e-4 (梁的橫截面積) →OK →Close

(6) 生成幾何模型

生成節點

ANSYS Main Menu: Preprocessor →Modeling →Creat→Nodes→ In Active CS→Node number 1 → X:0,Y:0.96,Z:0 →Apply→Node number 2 → X:1.44,Y:0.96,Z:0 →Apply→Node number 3 → X:0,Y:0,Z:0→Apply→Node number 4 → X:1.44,Y:0,Z:0→OK

生成單元

ANSYS Main Menu: Preprocessor → Modeling → Create →Element → Auto Numbered → Thru Nodes → 選擇節點 1,2(生成單元1)→ apply → 選擇節點 1, 3(生成單元2)→ apply →選擇節點 2, 4(生成單元3)→OK

(7) 模型施加約束和外載 左邊加X方向的受力

ANSYS Main Menu: Solution → Define Loads → Apply →Structural → Force/Moment → On Nodes → 選擇節點1→ apply →Direction of force: FX →VALUE:3000 → OK→

上方施加Y方向的均布載荷

ANSYS Main Menu: Solution → Define Loads → Apply →Structural → Pressure →On Beams →選取單元1(節點1和節點2之間)→ apply →VALI:4167→VALJ:4167→OK

左、右下角節點加約束

ANSYS Main Menu: Solution → Define Loads → Apply →Structural → Displacement → On Nodes → 選取節點3和節點4 → Apply → Lab:ALL DOF → OK

(8) 分析計算

ANSYS Main Menu: Solution → Solve → Current LS →OK → Should the Solve Command be Executed? Y→ Close (Solution is done! ) → 關閉文字窗口

(9) 結果顯示

ANSYS Main Menu: General Postproc → Plot Results →Deformed Shape … → Def + Undeformed → OK (返回到Plot Results)

(10) 退出系統

ANSYS Utility Menu: File→ Exit …→ Save Everything→OK

(11) 計算結果的驗證

與MATLAB支反力計算結果一致。

/ PREP7 !進入前處理

ET,1,beam3 !選擇單元類型

R,1,6.5e-7,6.8e-4 !給出實常數(橫截面積、慣性矩)

MP,EX,1,3e11 !給出材料的彈性模量

N,1,0,0.96,0 !生成4個節點,坐標(0,0.96,0),以下類似 N,2,1.44,0.96,0

N,3,0,0,0

N,4,1.44,0,0

E,1,2 !生成單元(連接1號節點和2號節點) ,以下類似

E,1,3 E,2,4

D,3,ALL !將3號節點的位移全部固定

D,4,ALL !將4號節點的位移全部固定

F,1,FX,3000 !在1號節點處施加X方向的力(3000)

SFBEAM,1,1,PRESS,4167 !施加均布壓力

FINISH !結束前處理狀態

/SOLU !進入求解模塊

SOLVE !求解

FINISH !結束求解狀態

/POST1 !進入后處理

PLDISP,1 !顯示變形狀況

FINISH !結束后處理
