使用自動膨脹
程序化控制:所有面無命名選項;共享體間沒有內部面

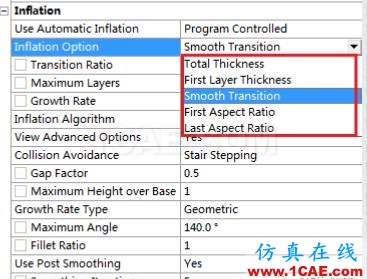

膨脹選項:平滑過渡;第一層厚度;總厚度
膨脹算法:前處理(Pre)-Tgid;后處理(Post)-ICEM CFD

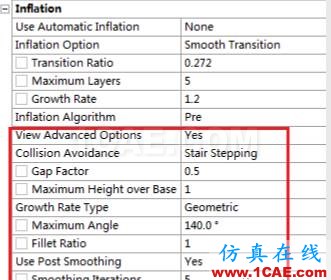

高級選項
平衡過渡(默認)
使用局部四面體單元尺寸計算每個局部的初始高度和總高度以達到平滑的體積變化。每個膨脹的三角形都有一個關于面積計算的初始高度,在節點處平均。這意味著對一均勻網格,初始高度大致相同,而對變化的網格初始高度也是不同的
過渡比
膨脹層最后單元層和四面體區域第一單元層間的體尺寸改變;
當求解器設置為CFX,默認的過渡比為0.77;求解器為fluent,默認值為0.272。
因為Fluent求解器是單元為中心的,其網格單元等于求解器單元,而CFX求解器是頂點為中的,求解器單元是雙重節點網格構造的,因此會發生不同的處理。
總厚度創建常膨脹層,用Number of Layers的值和Growth Rate控制以獲得MaximumThickness值控制的總厚度。不同于Smooth Transition 選項的膨脹,Total Thickness選項的膨脹其第一膨脹層和下列每一層的厚度是常量。
第一層厚度
創建常膨脹層,用First Layer Height,Maximum Layers和Growth Rate控制生成膨脹網格。不同于Smooth Transition選項的膨脹,First Layer Thickness選項的膨脹其第一膨脹層和下列每一層的厚度是常量。
前處理算法(Pre)Tgrid算法;
所有物理模型的默認設置,首先表面網格膨脹,然后生成體網格;
不支持鄰近設置不同的層數;
可應用于掃掠和2D網格劃分
后處理
ICEM CFD算法
使用一種在四面體網格生成后作用的后處理技術
只對patching conforming和patch independent四面體網格有效。
膨脹層高級選項Collision Avoidance(沖突避免)
Layer Compression
Stair Stepping
Growth Rate Type(增長比類型)
最大角度
倒圓角比
Use Post Smoothing(使用后處理光滑)
光滑迭代

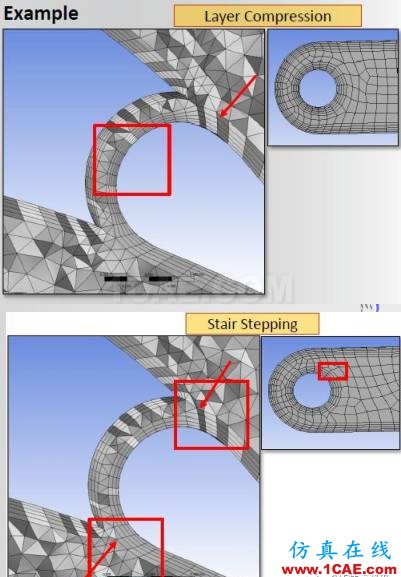

壓縮層
不同面的膨脹陣面擴展有可能沖突,膨脹層就要受到壓制,以給四面體層留足夠的空間
如果層壓縮不能解決沖突,層級會由于以下描述的stair stepping而去除,產生一警告信息并且Fluent用戶特別關心的網格質量會受到影響
Stair Stepping
剝離膨脹層阻止陣面擴展沖突,以給四面體層留足夠的空間。
