引言

輻射傳熱過程是是借助于電磁波的能量傳播過程,是由物體內部微觀粒子在運動狀態改變時所激發出來的。由于輻射傳熱引起的熱流與物體表面熱力學溫度的4次方成正比,因此輻射傳熱分析是高度非線性的。借助于溫度場數值模擬仿真技術,可以了解研究熱輻射規律,對于爐內傳熱的合理設計十分重要,對于高溫爐操作工的勞動保護也有積極意義。

本文基于大型有限元軟件ANSYS對輻射傳熱過程溫度場模擬仿真,隨著ANSYS版本不斷更新,核心技術不斷完善,其穩態瞬態熱分析、輻射熱分析、相變分析、熱應力分析和流體熱分析功能不斷強大,更能顯示其計算精度與計算速度的良好兼顧性。

1 輻射傳熱過程溫度場模擬仿真1.1研究對象

本文研究的同軸圓柱體尺寸如圖所示:

圖1 研究模型

1.2基本假設

在復雜的輻射傳熱過程實際條件下,抓住主要方面模擬實驗情況,做一些合理化的假設,但同時又能保證其結果的準確性。本文做如下假設:

1)由于兩個圓柱體足夠長,將問題簡化為平面問題;

2)考慮到整個輻射傳熱過程為封閉系統,不需設置空間節點。

1.3初始條件

假設圓柱體是瞬時傳熱的。圓柱體為已知初始均勻溫度場,即:

T(x,y,z,t=0)=T

T為圓柱體溫度,即100°C.

1.4 邊界條件

傳熱是在圓柱體內徑行的的,所以把外圓柱體當做邊界條件。

外圓柱體的初始溫度:100°C

輻射率:1

兩圓柱體的輻射傳熱用Newton冷卻定律描述:

式中:α為對流換熱系數,α=65 W/m2·℃;Tf為液態金屬的特征溫度;Tw為砂型邊界溫度。
輻射傳熱后,兩圓柱體之間的導熱主要以不穩定導熱方式進行。三維不穩定熱傳導方程為:

式中:ρ為密度,kg/m3;c為定壓比熱容,J/(kg·℃);t為溫度,℃;T為時間,s;λ為熱導率,W/(m·℃);Q為內熱源密度(此處為金屬液凝固時釋放的潛熱),W/m3。
因為整個輻射傳熱過程為封閉系統,所以不必考慮兩圓柱體與外界的傳熱。

1.5材料性能參數

材料性能參數

1.6 建立ANSYS有限元模型

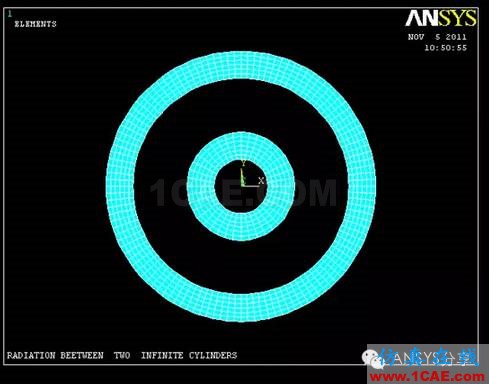

根據圓柱體結構特征,定義其ANSYS單元類型為Thermal Solid實體單元;而后采用ANSYS中的實體建模工具構建其模型,建模完畢對鑄件局部采用映射(Mapped)方式網格剖分。其他部分則利用智能網格劃分器自由剖分,以達到所需部位網格細化的目的,從而兼顧計算精度和運算速度。鑄件劃分網格后的有限元模型如圖2所示。

圖2.劃分網格

1.7加載求解

指定分析類型為Steady-state;先作穩態分析,確定本文第1. 3節初始條件及本文第1. 4節邊界條件,設置穩態分析時間步長為O.Ols,施加溫度載荷、對流載荷,得到初始溫度場分布,將其作為整個瞬態分析過程的初始溫度場;打開時間積分選項,設置計算終止時間為16200s,進行瞬態分析,著重研究該時間段內溫度場的變化規律。

1.8模擬結果及分析

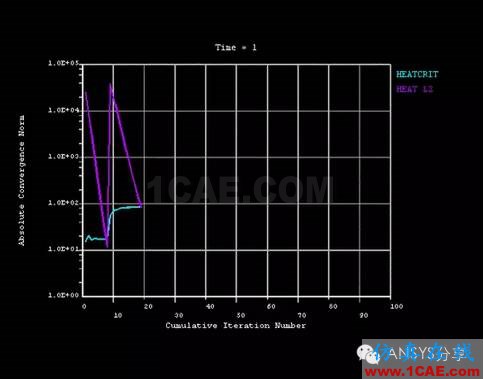

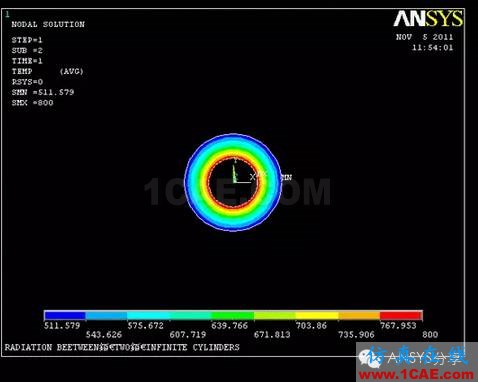

圖3

圖4

圖5

從上面分析可以看出,如果不采取措施,實驗結果可能不準確。使結果不準確的主要因素是多方面的,例如它們的吸收率(或反射率)、物體的形狀和大小及其相互間的位置與距離的影響。

因此可以采用隔熱性能良好的材料,避免將由壁面 以對流和輻射兩種方式散失于周圍環境中的熱量。

從本例建立有限元模型、設置材料性能參數等可知,可以選擇適當壁厚、絕熱性能良好的材料,來控制零件輻射傳熱過程溫度場分布。

2 結語

本文在結合輻射傳熱過程的基礎上,給出一種對其溫度場應用ANSYS軟件模擬仿真的簡單方法。該方法充分利用零件的結構特征,選取最恰當的單元類型,不但計算簡單,省時省力,而且誤差較小,精度較高,從而達到了兼顧計算精度和計算時間的模擬要求;該模擬結果對于爐內傳熱的合理設計十分重要,對于高溫爐操作工的勞動保護也有積極義。
依據ANSYS模擬溫度場,對于爐內傳熱的合理設計十分重要,對于高溫爐操作工的勞動保護也有積極意義。當某系統需要保溫時,即使此系統的溫度不高,輻射傳熱的影響也不能忽視。如保溫瓶膽鍍銀,就是為了減少由輻射傳熱造成的熱損失。
