ANSYS表荷載技巧

2017-04-27  by:CAE仿真在線  來源:互聯網

在結構分析中,有時我們需要施加與系統內時間或坐標相關的荷載。與時間相關的,比如低周反復加載,可以用定義荷載步的方式實現;與坐標 相關的,比如施加符合某種分段函數規律的空間荷載等,可以通過數組記錄節點荷載來實現。 但個人以為,ANSYS中的表參數是實現這些功能相對簡便的重要方法。

什么是表載荷

表荷載是用表參數(Table)定義的荷載。表參數,是一種特殊的三維數組,基本結構是行、列和面,且包含0行和0列。

表參數的定義,可以用*Vedit賦值,或直接在相應的元素里賦值,以及Utilty Menu>Parameters>Array Parameters>Define/Edit對話框輸入數據等方法實現。

另外,值得一提的是,表參數有自動差值功能。例如給出a(1)=2和a(5)=9,只需給出bb=a(3.4),則能自動返回差值結果為2和9的中值。

表載荷之施加分段函數載荷

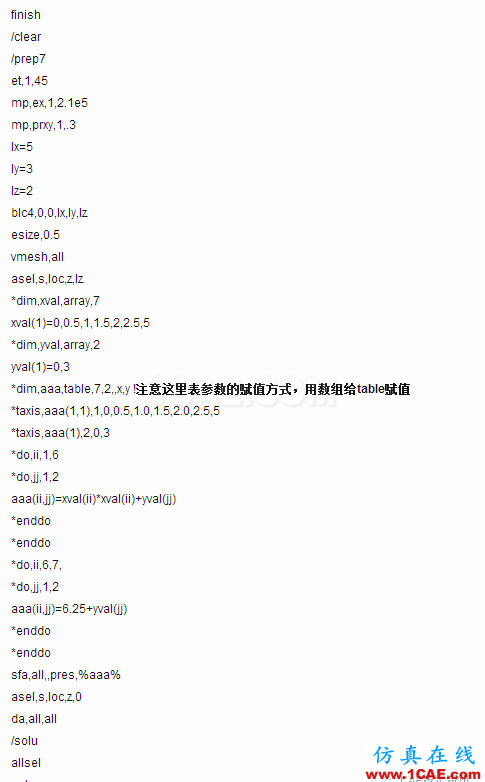

為了顯示加載效果,我們需要一個用矢量箭頭顯示分布荷載的命令:

/psf,pres,norm,2,0

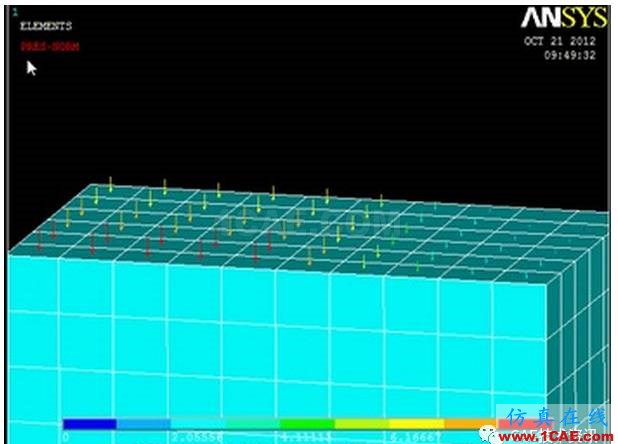

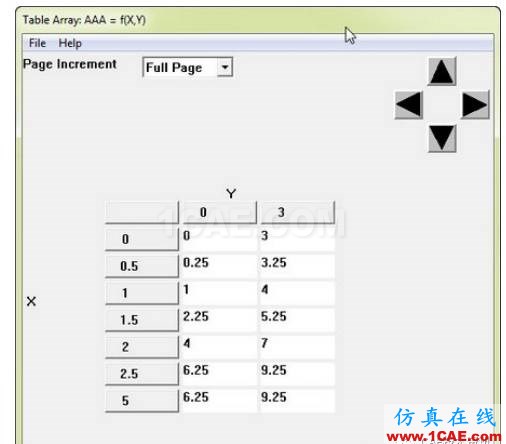

這與用數組來定義荷載,效果一樣,但前文不是說table參數有多種輸入方式么?通過GUI界面,可以查看到施加的荷載如下:

可否用這種方式輸入呢:

*dim,aaa,table,7,2,

aaa(1,0)=0,0.5,1,1.5,2,2.5,5
aaa(0,1)=0,0,0.25,1,2.25,4,6.25,6.25
aaa(0,2)=3,3,3.25,4,5.25,7,9.25,9.25

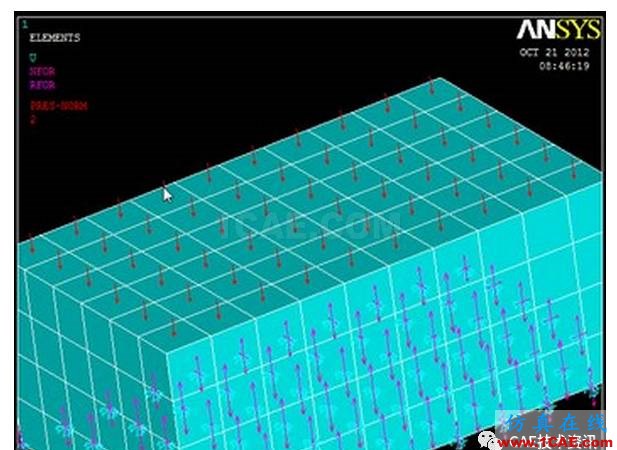

結果,做出來的結果不對,分布荷載變成均布荷載了:

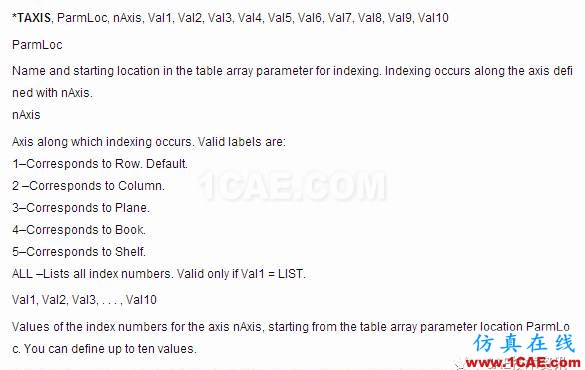

究其原因,是沒有事先定義好坐標軸~表參數行列號之間的關系,這里需要一個命令:

只有通過taxis賦予table坐標屬性之后,才能應用于這種類型荷載的情況。
