概述

工程中有許多細長桿和受壓零件在工作時,都會面臨著壓桿屈曲問題,而傳統的材料力學的求解方法是利用Euler公式來求取其臨界載荷。

(1)

經證明,該公式在長細比超過90有效。而實際工況中,往往情況復雜,為此我們用ansys軟件來模擬這一情況。

2

分析過程

(1)打開ansys workbench進入操作界面

圖1 ansys操作界面

(2)創建分析模塊

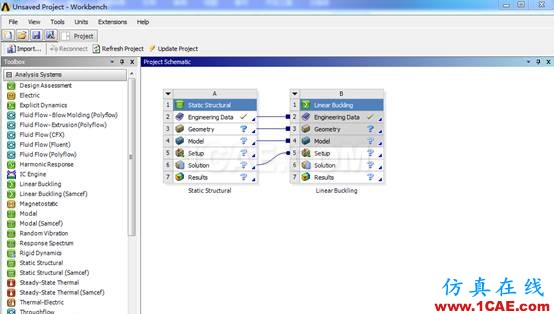

雙擊主界面左側工具箱中的Static Structural選項,即可創建項目A;接著點擊linear Buchling模塊,用鼠標左鍵拖到項目管理區,當項目A中A6 Solution項出現紅色時,放開鼠標,即創建模塊B;此時分析模塊創建完畢。

圖2 添加分析模塊

(3)定義材料屬性

雙擊模塊A中的A2欄Engineering Data,可進入材料設置界面,進行材料選擇,本案例采用默認材料(結構鋼)

(4) 創建幾何模型

雙擊A3欄進入DM界面,在DM界面可以畫出分析模型。分析模型還可以再其它三維軟件畫好后導入進來。為方便計算,本次案例模型如下圖示:

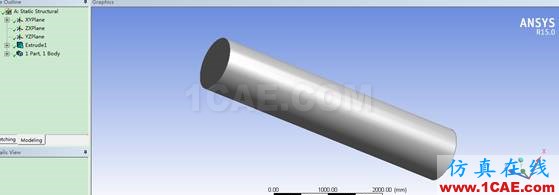

圖3 分析模型

(5)網格劃分

雙擊A4欄的model項,進入Mechanical界面,在該界面進行網格劃分。

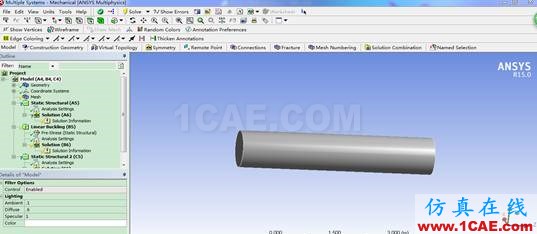

圖4 Mechanical分析界面

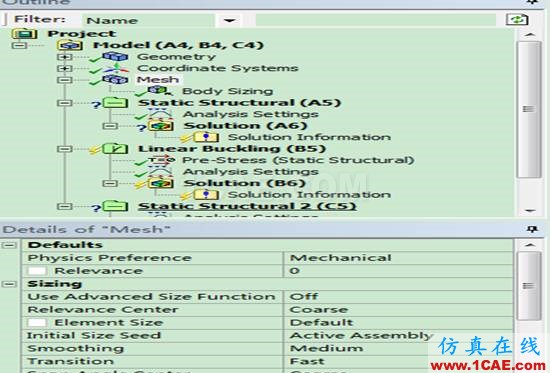

首先:點擊Mechanical界面左側的Outline結構圖中的Mesh選項,此時可在Detail of Mesh 中選擇網格參數;其次:用鼠標右鍵點擊Outline結構樹種的Mesh,選擇Generate Mesh,本例采用默認設置。網格效果如下圖所見:

圖 5 網格參數設置

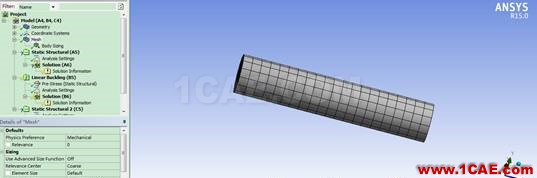

圖6 網格劃分效果

(6)定義邊界屬性

1、選擇mechanical界面左側outline結構樹中的A5;

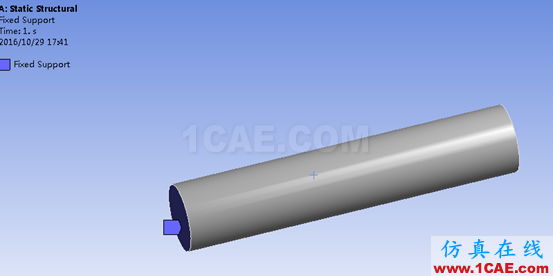

2、選擇environment工具欄中的support下面的fixed support,然后選中零件的一端,點擊detail of support 細節欄中geometry選項下的apply按鈕,即可在桿件一端施加約束。

圖7 施加約束

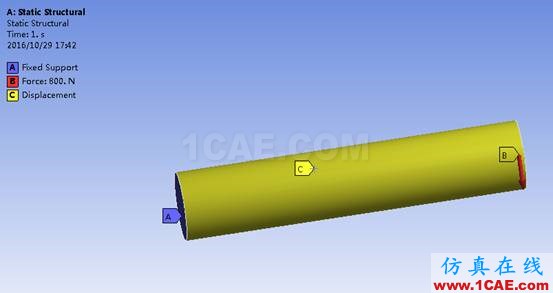

3、選擇environment工具欄中的loads下面的force,選擇分析桿件的另一端,再點擊細節欄中geometry選項的apply,同時設置x方向-800N的力。

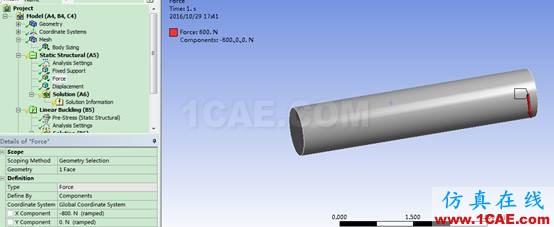

圖8 施加力

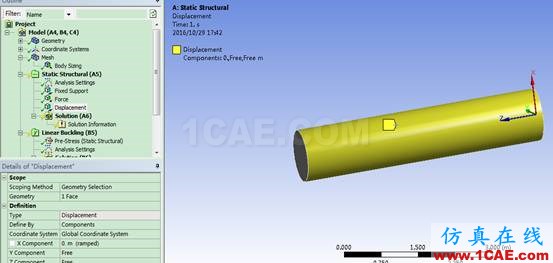

4、選擇environment工具欄中的support下面的displacement,選擇整個線體,再點擊細節欄中geometry選項的apply,即可設置位置約束,同時設置x放向的位移為0.

圖9 位置約束

5、選擇outline結構圖中的A5欄,即可查看所有邊界條件。

圖10 邊界條件設置

(7)線性屈曲分析求解

1、點擊outline結構圖中A5選項的鼠標右鍵,選擇solve求解,此時會顯示求解進度條,表示正在求解,求解完后自動消失。求解信息可點擊solution information查看。

2、求解器設置

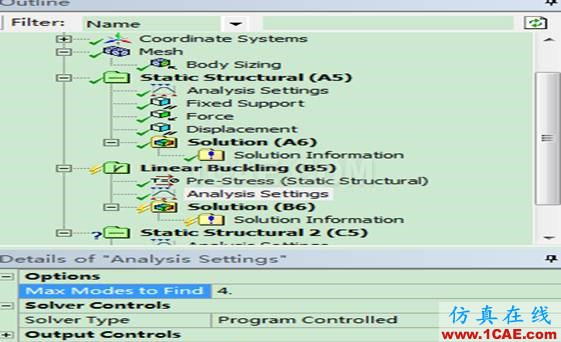

單擊B5中的analysis setting,在細節欄中設置max modes to find為4.

圖11 求解參數設置

單擊outline中的B5選項的鼠標右鍵,選擇solve求解,求解信息可通過solution information來查看。

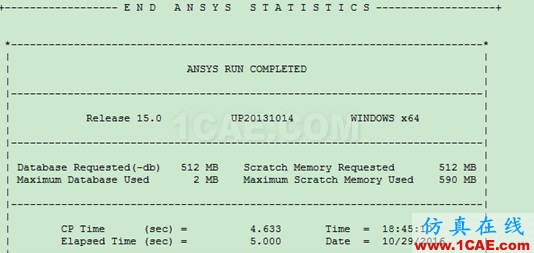

圖12 求解信息

3

求解結果

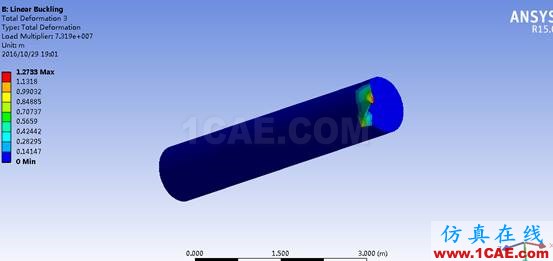

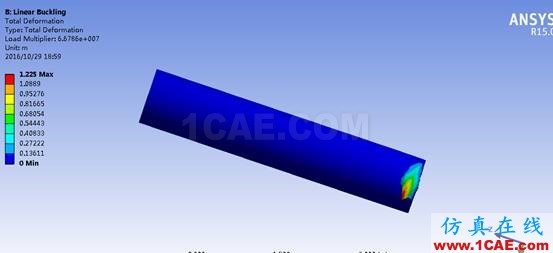

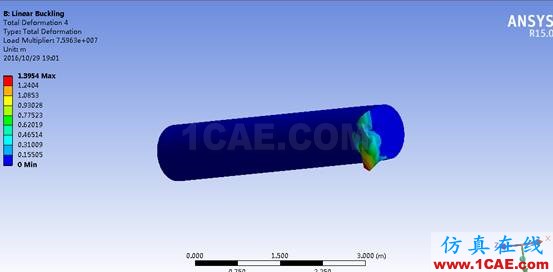

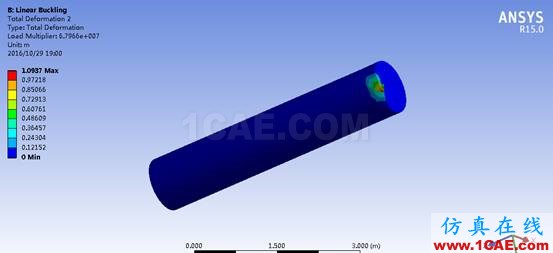

選擇mechanicl界面左側solution(B6)選項,選擇solution工具欄的deformation下面的total命令,選中零件,然后單擊細節窗口geometry下的apply按鈕,此時添加整體變形的等值線云圖。同理繼續添加total deformation 2-4。接下來再右鍵單擊total deformation,并選擇evaluate all results。結果如下:
