巧用 WORKBENCH 進行變截面簡支梁分析

2017-05-13 by:CAE仿真在線來源:互聯網

概述

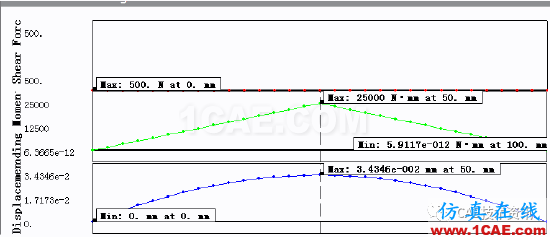

Workbench可以建立變截面梁單元,但是曲線變截面梁外觀上看起來沒有那么圓滑,但是這并不影響計算結果。建模方法是:首先繪制草圖,然后生成線體,進而賦予變截面。梁單元長度100mm,分成10段,截面為矩形。中點處加載1000N,分析受力并繪制剪力彎矩圖。

(WORKBENCH有個弊端,建立的草圖在一個平面內的話,從草圖生成線體的時候,這些都是一個體,即使這些線段是分開的。這里我們用便捷的方法SLICE操作)

建模

1.建立草圖,繪制直線,標注尺寸。長度為 100mm。操作簡單,此處不截圖了

2.概念建模,生成線體。點“l(fā)ines from sketches”操作,選項中切記要 frozen。不再上圖。

3.切分線 10 等份,“edgesplit”選擇邊切割,輸入 10。

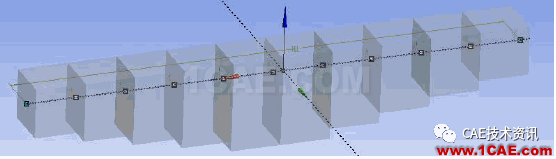

巧用 WORKBENCH 進行變截面簡支梁分析ansys結構分析圖片1

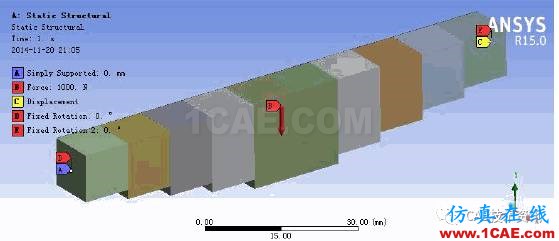

4.SLICE進行切分。這樣才會變成10段,然后才能分別賦予截面。然后選中所有10段線,form new part。

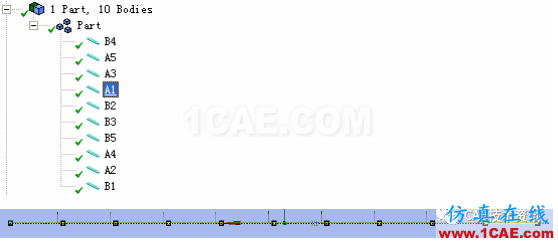

巧用 WORKBENCH 進行變截面簡支梁分析ansys結構分析圖片2

5.建立截面,左右對稱,也就是一共5個截面。我們可以選擇一個個輸,但是截面多的話并不方便。我們假設有多個截面,怎么快速輸入呢?

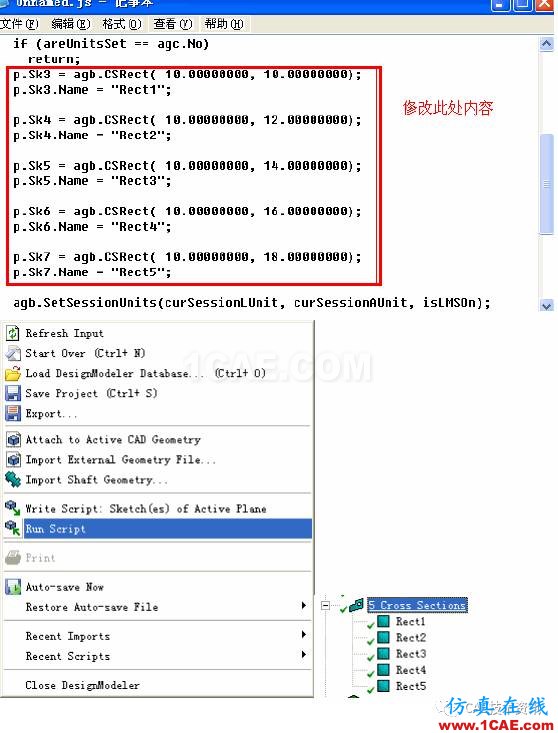

我們可以用Script語句。語句很簡單,不要覺得麻煩。首先建立一個截面,然后將SCRIPT語句導出,記事本打開后,可以用專用的記事本編輯器或excel進行快速編輯然后保存。點擊run script,選擇該文件。那么可以看到快速生成5個截面。

巧用 WORKBENCH 進行變截面簡支梁分析ansys結構分析圖片3

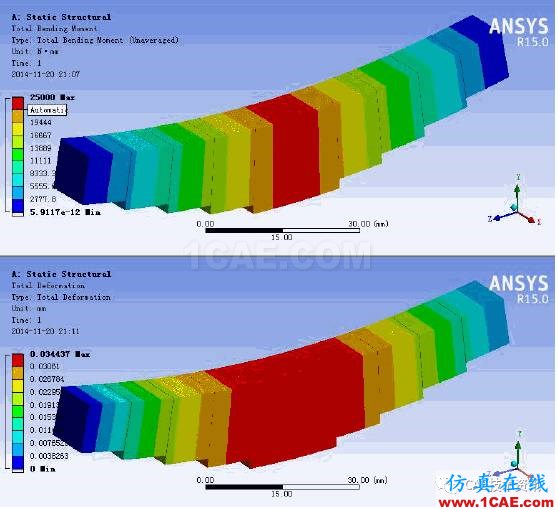

6.此時左右對稱的設置截面。不要覺得曲線梁底端不平滑,按有限元原理這個不影響結果。其實 MIDAS CIVIL 快速設置變截面,仔細觀察的話會發現也是將梁細分多塊,只不過在底端可以設置曲線。WORKBENCH還沒這個功能。這也不是它優勢所在。效果如下:
