ANSYS AIM 18靜力學分析案例-中文版搶先試用

2017-06-03  by:CAE仿真在線  來源:互聯網

2015年1月,ANSYS公司發布了ANSYS 16.0版,一并發布了全新的極富創新性的沉浸式仿真環境ANSYS AIM 16。其人性化的界面操作和清晰的邏輯關系,極大的降低了學習門檻,十分有利于設計師(CADer)進行多物理場仿真分析。

ANSYS軟件的平臺體系,被區分為經典環境(Classic)、Workbench新一代協同仿真環境、沉浸式多物理場仿真環境AIM三駕馬車。其分別定位三種目標人群,即科學家(Scientist)、工程師(Engineer)、設計師(Designer)的仿真需求。

2017年3月ANSYS公司發布ANSYS 18.0,并首次推出帶有中文界面的新一代沉浸式多物理場仿真環境ANSYS AIM 18。

本文以一個近似圓臺狀的,大直徑薄壁承受外壓力荷載的桶體模型為例,執行靜力學分析以搶鮮試用ANSYS AIM。

---

ANSYS AIM 18 中文版搶先試用

本文使用ANSYS AIM執行一個簡單的靜力學分析,以演示AIM的基礎操作流程。

1、打開軟件并導入模型

打開ANSYS AIM 18,如圖-1所示。

圖-1 打開ANSYS AIM 18

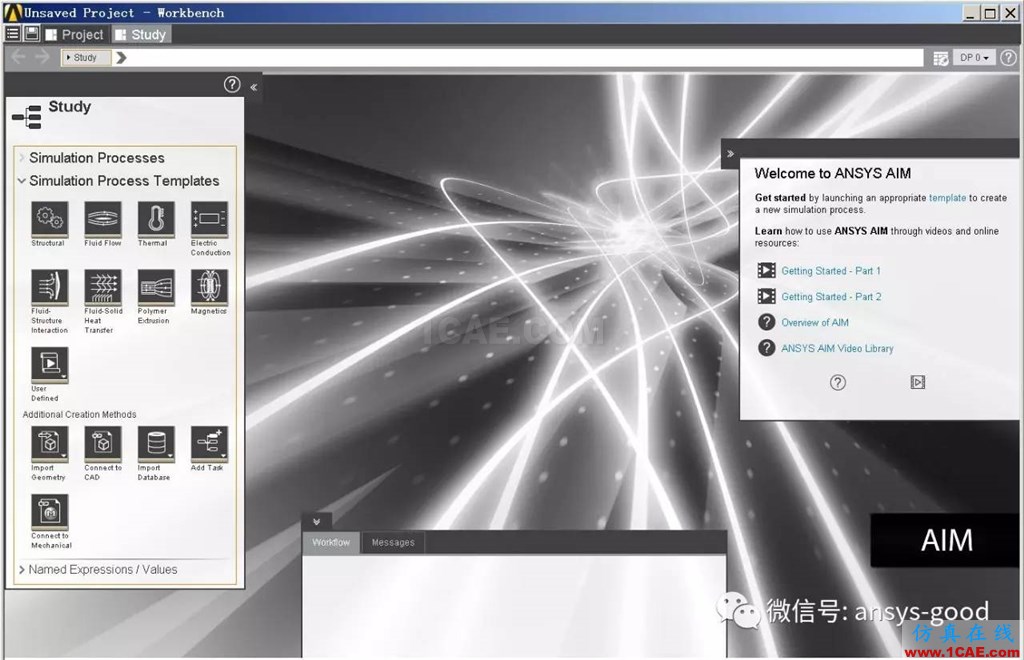

打開后的操作界面如圖-2所示。可以看出其相對ANSYS的經典環境與Workbench環境,看起來更簡約時尚。其默認語言認為英文版,在設置中將其修改為中文版。

圖-2 ANSYS AIM界面

ANSYS AIM的界面布局與大部分有限元軟件不同,更為簡潔直接。其左側為分析模板,右側為幫助文件,下側為本次分析所用模塊與求解信息窗口。

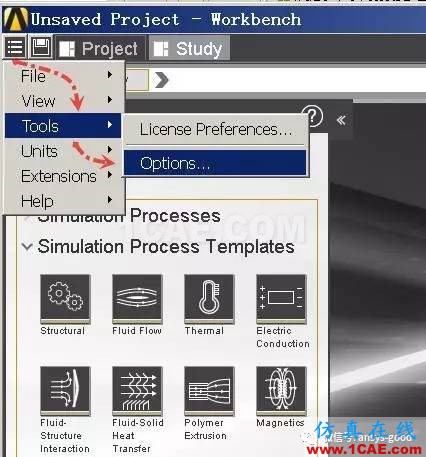

從ANSYS AIM 18開始,軟件語言可以設置為簡體中文。單擊左上角設置→Tools→Options。如圖-3所示。

圖-3 進入設置

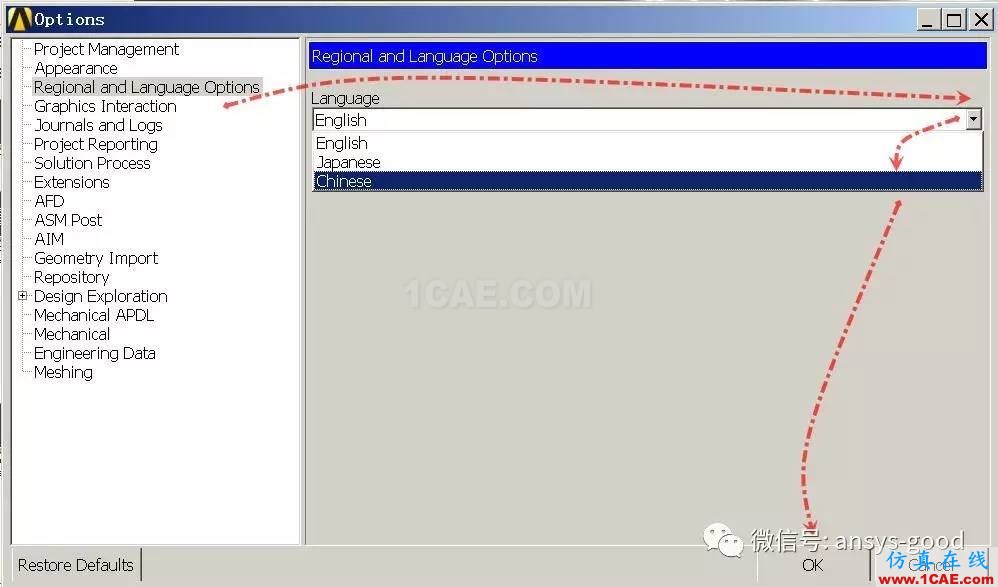

在左邊Regional & Language Options→向右調整為Chinese→單擊OK。如圖-4所示。

圖-4 調整語言

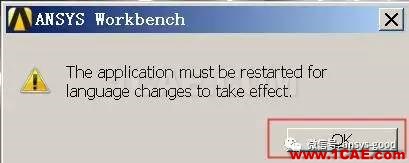

調整語言后需要重啟ANSYS,單擊OK。如圖-5所示。

圖-5 重啟ANSYS AIM

重新打開后,軟件界面就變成了簡體中文版。如圖-6所示。

圖-6 中文版設置完畢

圖-7 創建仿真流程

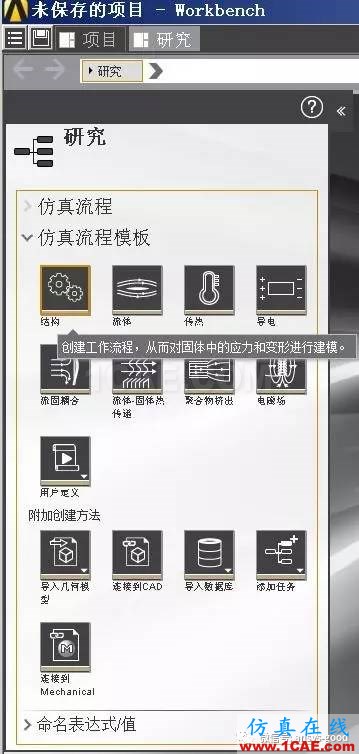

開始執行靜力學分析。雙擊仿真流程模板中的結構。如圖-6所示。程序會自動創建所需的模塊。

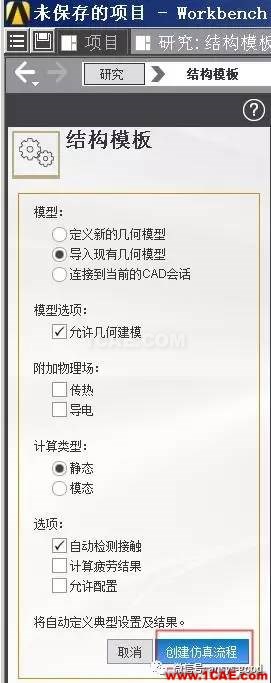

本文使用現有的幾何模型導入ANSYS AIM。在圖-7的結構模板的模型中,選默認的導入現有幾何模型,當然也可以使用ANSYS 剛剛收購的SCDM模塊創建→計算類型為默認的靜態→向下單擊創建仿真流程。

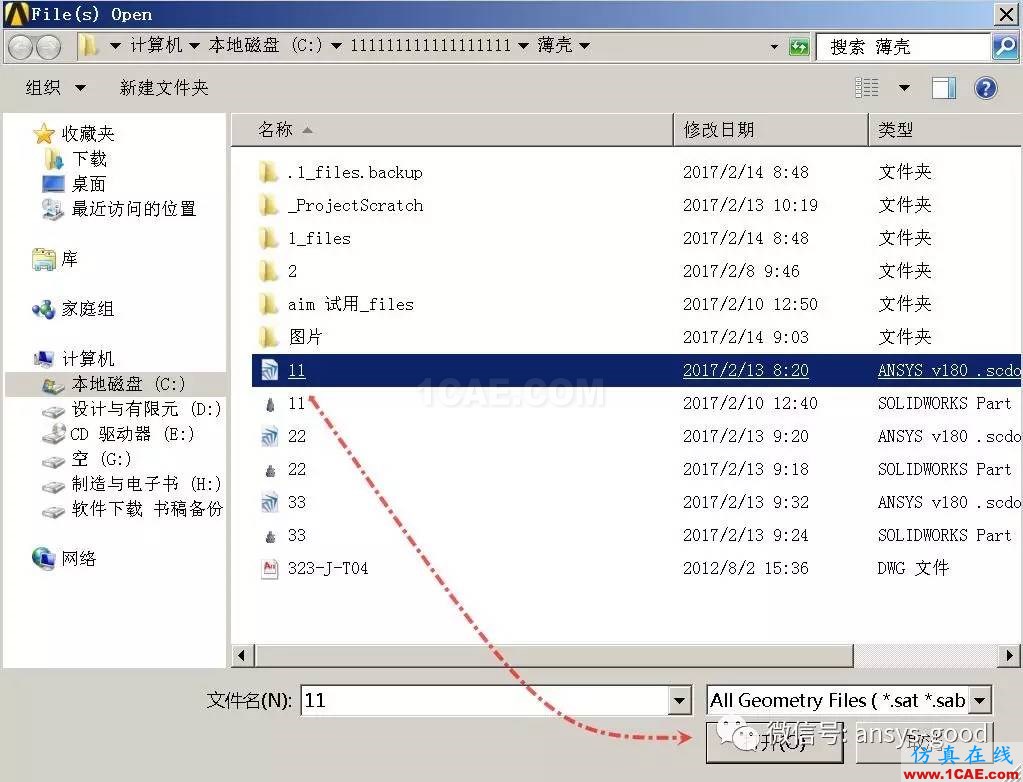

找到名為11的幾何模型→單擊打開。如圖-8所示。

圖-8 打開模型

由于本文所需為等厚度薄壁模型,比較適合使用殼(SHELL)單元進行分析,故該模型提前使用SCDM模塊的中間面功能,對實體模型抽中面,在Workbench和AIM中將自動采用殼單元進行分析。

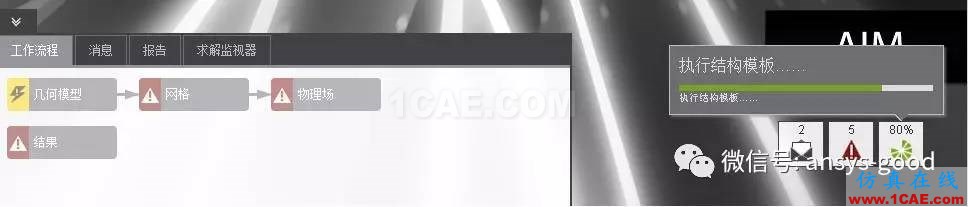

隨后ANSYS AIM會自動將本次分析所需模塊依次創建出來。其開啟需要幾分鐘時間。如圖-9所示。

圖-9 模塊創建中

從工作流程中可以很清晰的看出本次分析的邏輯順序,即幾何建模→網格劃分→物理場設置→結果提取。工作流程和當前操作在整體分析中的位置進度一目了然,十分方便。

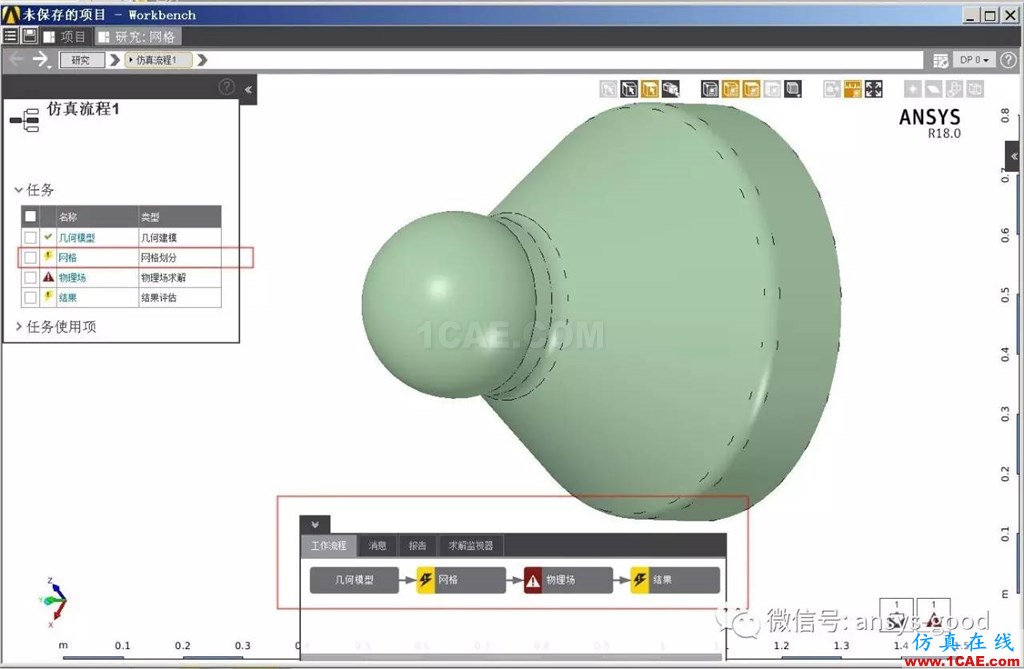

幾何模型導入后,創建出的仿真流程如圖-10所示。

圖-10 仿真流程

圖-10中左下角為整體坐標系,其與ANSYS經典的坐標系位置類似。而在Workbench中則在右下角顯示。操作界面的下方和右側為標尺,隨著鼠標的移動可以動態顯示當前坐標位置。相對于ANSYS經典和Workbench其更加方便和智能化。

2、劃分網格

AIM下方的工作流程中為已經創建完成的模塊。右上角為模型選取、視角控制和顯示效果有關的按鈕。在左上角仿真流程中,幾何模型部分前方顯示為綠色對號圖標,說明已經準備好。網格前方為黃色閃電圖標,說明需要進一步設置以創建網格再可進行下步操作。

雙擊網格,以進入設置。如圖-10所示。

ANSYS AIM中有著大量的自動化操作設置,用戶可以調整的不多,即所謂封裝嚴密。但是也因?yàn)檫@樣才使得其可以將大量復雜高難度的設置讓軟件自動完成,以幫助用戶快速完成簡單分析,驗證產品性能。而在AIM內部,則使用ANSYS自己的相關求解器完成相關計算,從精度上來說與其他的ANSYS產品不存在差別。

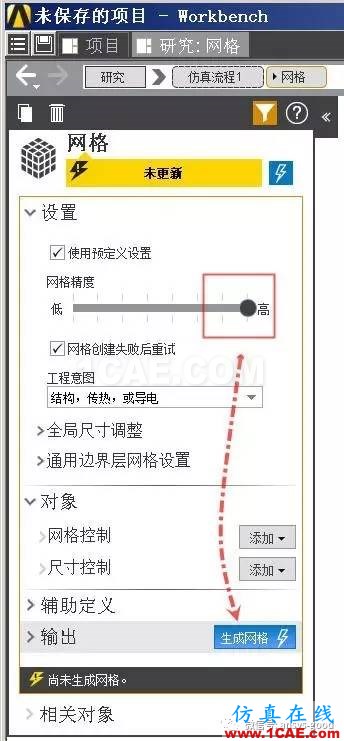

在網格設置中,將網格精度從中間位置拖拽到右側的高,其他部分使用默認設置→單擊生成網格。如圖-11所示。

圖-11 網格設置

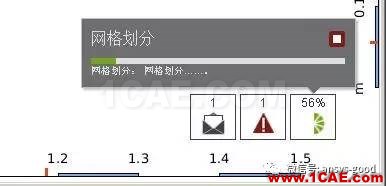

選用較高的網格精度會消耗大量的計算機內存和CPU處理時間。可以查看右下角網格劃分進度條,以判斷程序運行狀態。如圖-12所示。

圖-12 網格劃分

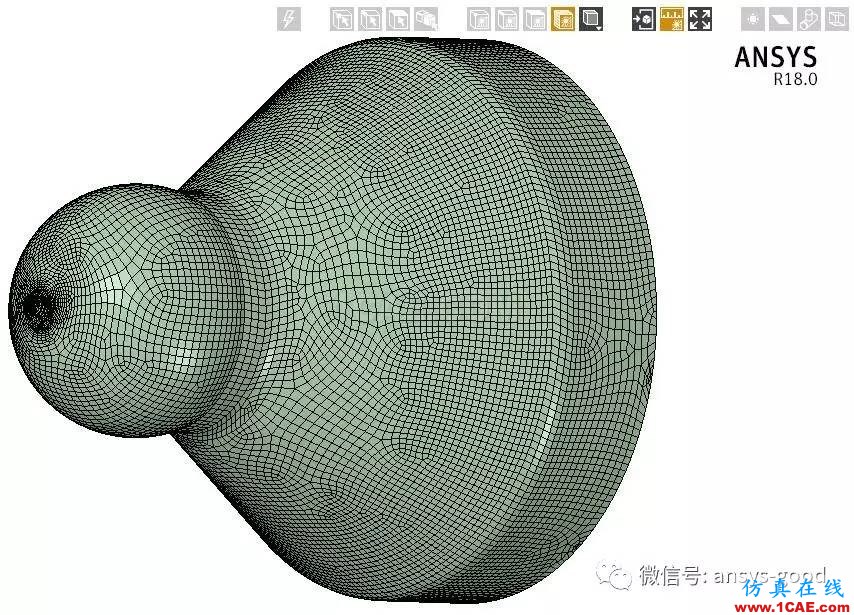

生成的網格如圖-13所示。其整體上形狀比較規整,分布規律也比較均勻。除了少量位置,如圓形頂部附近,大部分位置網格質量較好。

圖-13 生成的網格

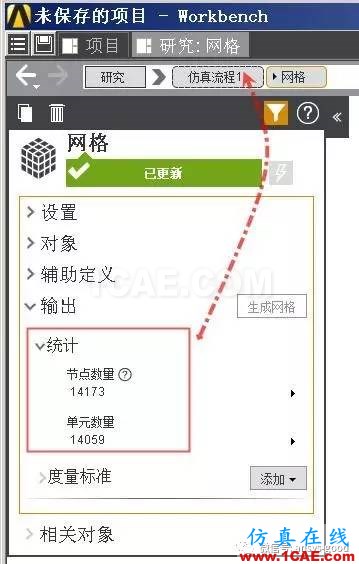

回到網格菜單欄。在輸出項目的統計項目中,可以查看節點數量和單元數量。其是衡量計算規模的重要窗口。由于采用殼單元建立有限元模型,該單元的每個節點有3個方向平移3個方向旋轉的正交方向自由度,則本次分析的計算規模為(3+3)x14173=85038個自由度。屬于較小的計算規模。

一般而言,每百萬自由度計算消耗10G內存容量,則本次分析所需內存約為1G。考慮到操作系統和ANSYS軟件本身的內存需求,本次分析可在6G以上內存的電腦上較為流暢的運行。

網格劃分部分至此完畢,向上單擊仿真流程1按鈕,回到上一級操作流程。如圖-14所示。

圖-14 網格數量統計

3、設置約束與荷載

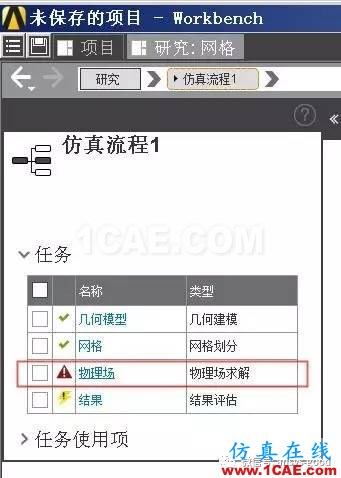

回到仿真流程1,在任務中單擊物理場按鈕,以進行荷載、邊界條件、求解設置等方面的設置。如圖-15所示。

圖-15 物理場設置

在物理定義中,物理區域就是分析的幾何模型空間,已經自動設置。材料部分可以選用默認的結構鋼(這與Workbench的默認設置異曲同工,而在經典環境下需要單獨設置材料屬性),也可以更換或自定義。

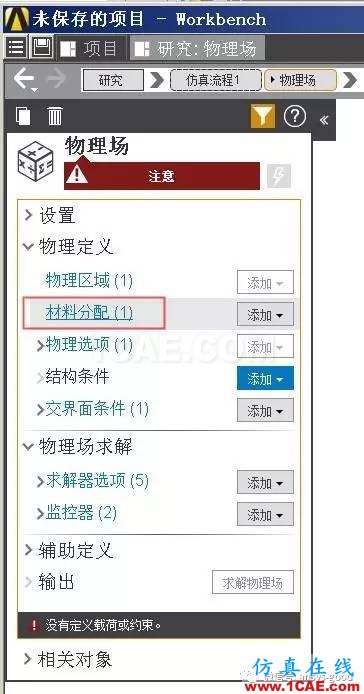

材料分配按鈕,進入設置。如圖-16所示。

圖-16 材料分配

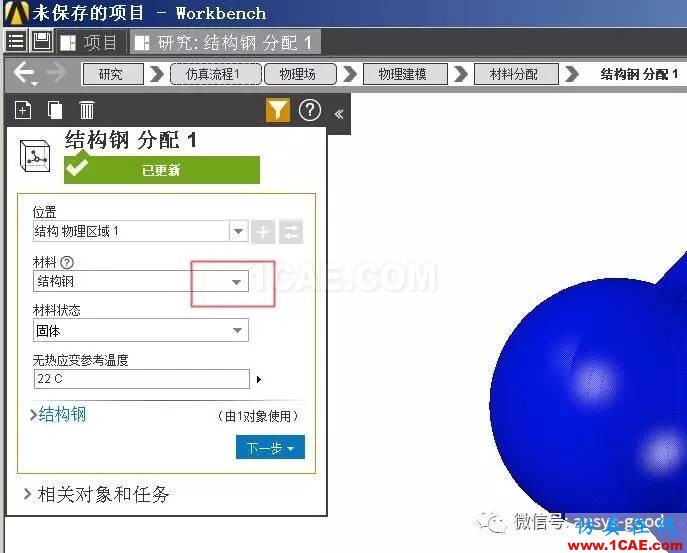

進入材料分配菜單欄。單擊材料下拉菜單。如圖-17所示。

圖-17 選取材料

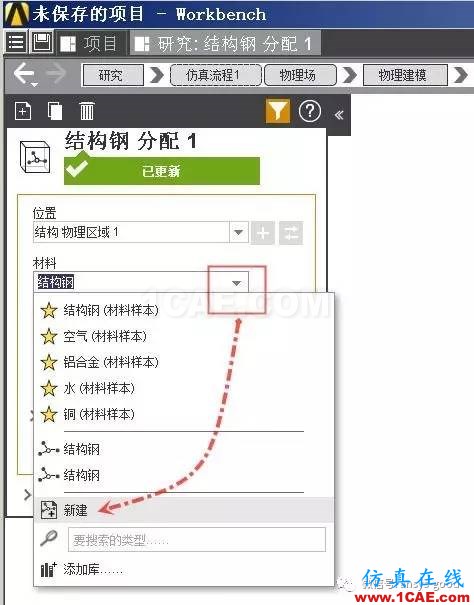

如果分析內容與默認材料庫的不一致,可新建一個材料。單擊下拉菜單中的新建按鈕。如圖-18所示。

圖-18 新增材料

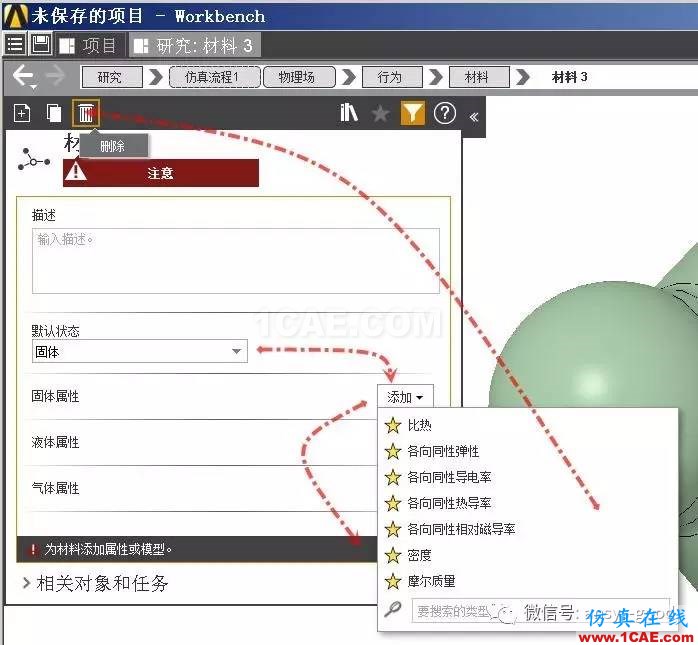

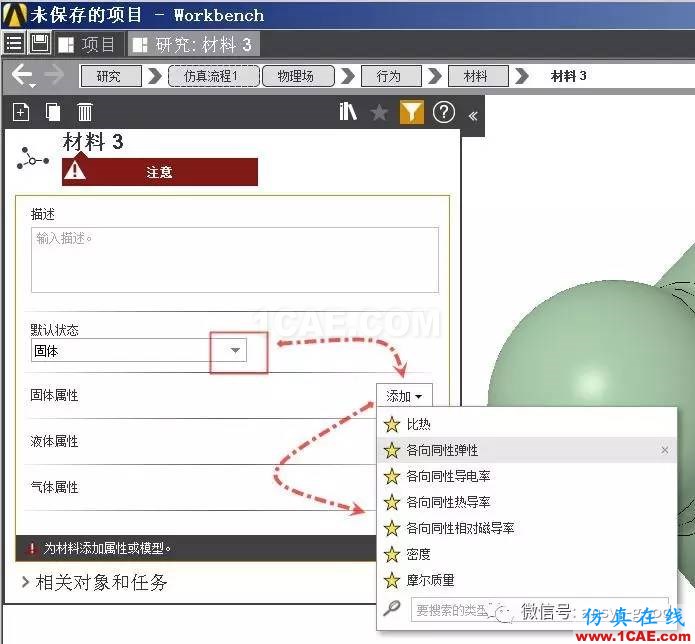

在材料屬性設置中,默認狀態可選固體、液體和氣體。單擊固體,向下在固體屬性中單擊添加按鈕,可以設置如圖所示的材料屬性。用戶可根據具體分析需要進行其中的一項或者幾項材料屬性的設置。如圖-19所示。

圖-19 設置材料屬性

由于ANSYS AIM 18暫時不支持非線性分析,其材料屬性也只能計算線性部分。對于一個一般的結構有限元分析,最低需要各向同性的彈性模量,以模擬變形后的應力值;還需要波松比參數,以表達體積變化規律。

如需刪除新建材料可以單擊左上角的狀的刪除圖標。如圖-20所示。

圖-20 刪除材料

材料設置完成后,單擊物理場按鈕,返回到物理場定義菜單。

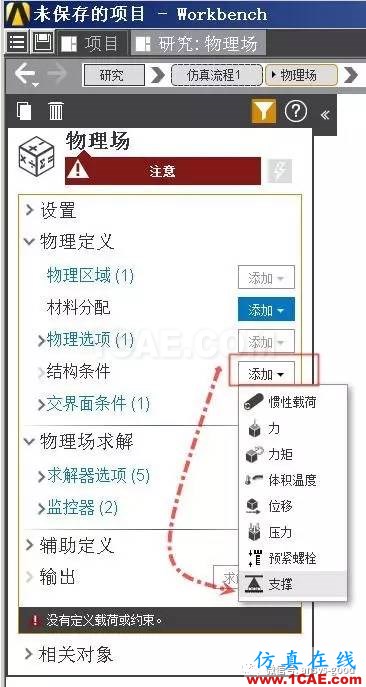

下面設置邊界條件。單擊結構條件后方下拉菜單→單擊支撐按鈕。如圖-21所示。

圖-21 設置支撐條件

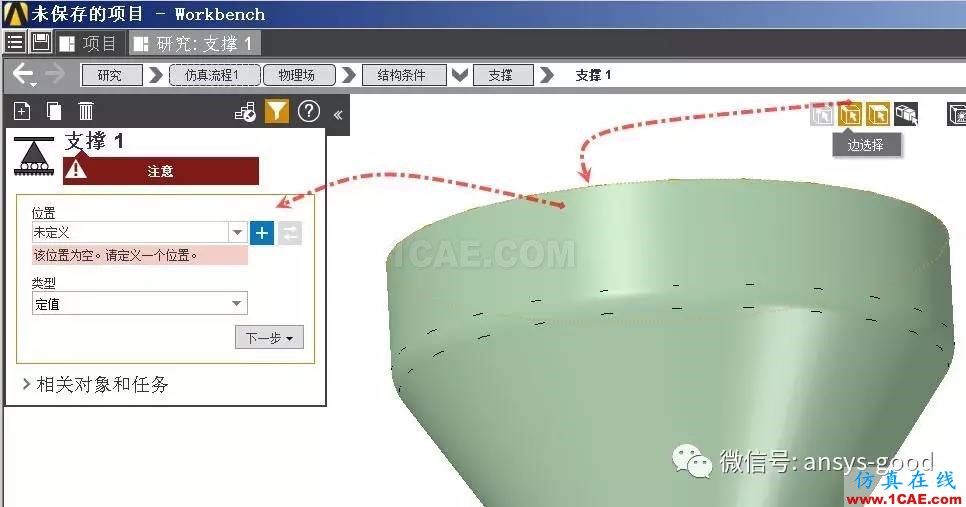

本文在模型底部設置固定支撐。由于模型經過抽取中間面,幾何模型已經為曲面。設置支撐條件時,應將模型的選擇模式從默認的表面。

修改為邊→單擊模型底部邊線→回到支撐菜單欄單擊位置后方的藍色十字圖標以添加。如圖-22所示。

圖-22 設置支撐條件

支撐類型為默認的定值,即各個方向自由度(對于面體模型為正交的3個方向平移和3個方向轉動自由度)不運動。

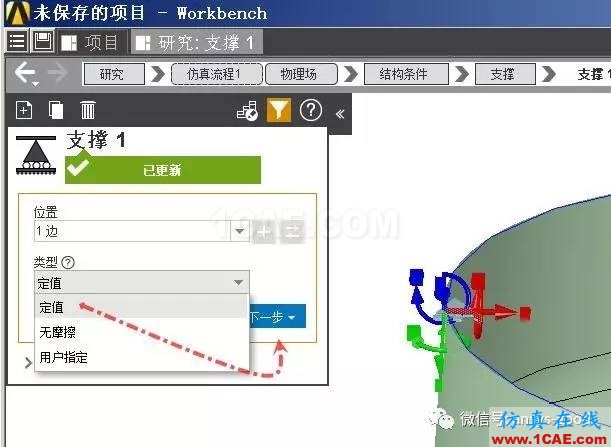

添加支撐條件后,在模型上會以三色圖形顯示自由度限制的方向。回到類型處,單擊下拉菜單,可以知道其可以設置為定值、無摩擦或者用戶指定三種。如圖-23所示。

圖-23 支撐類型

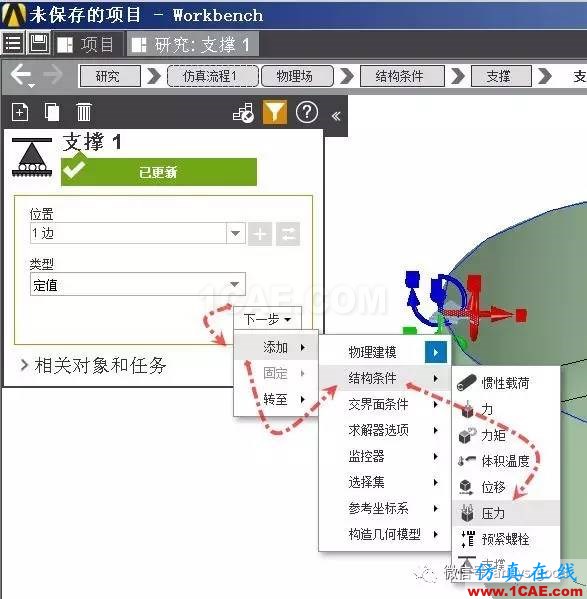

下面在模型表面設置向內的壓力荷載。單擊支撐菜單中的下一步→添加→結構條件→壓力。如圖-24所示。

圖-24 添加壓力荷載

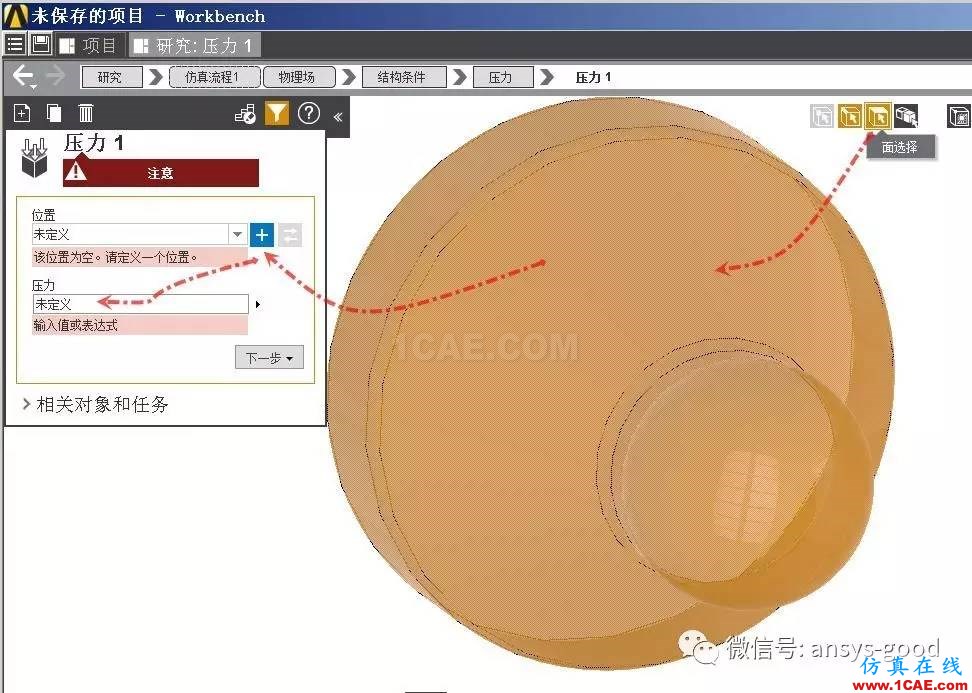

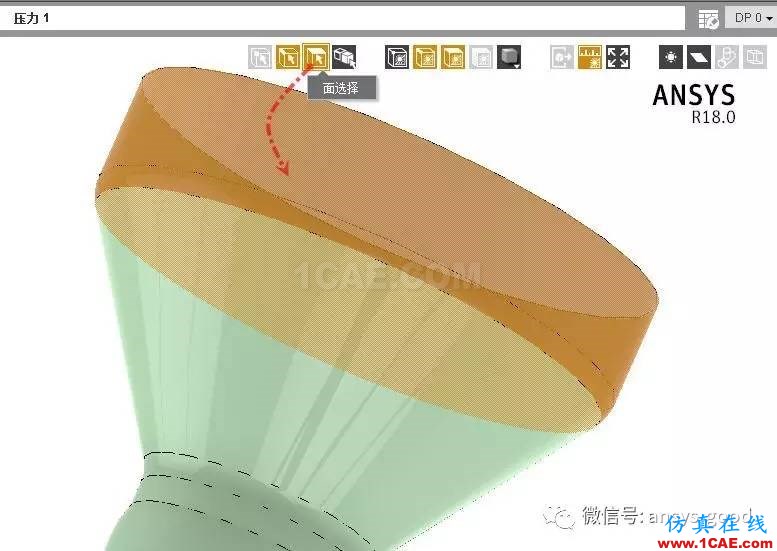

單擊上方面選擇→按住鍵盤上Ctrl鍵并分別單擊希望設置壓力荷載的表面。如圖-25所示。

圖-25 設置施加位置

選中所需表面后單擊壓力菜單欄中位置后方的藍色十字圖標→向下在壓力菜單中輸入壓力的數值,單位默認為Pa。如圖-26所示。

圖-26 設置壓力

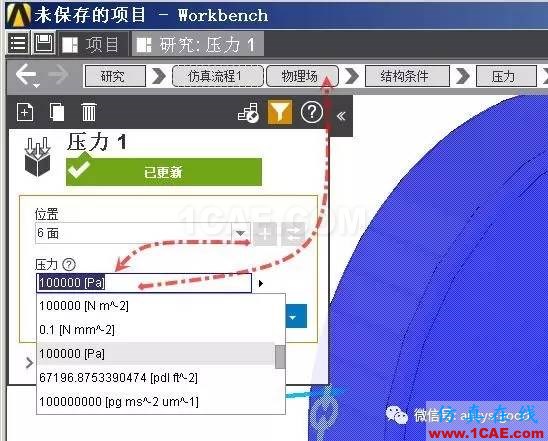

在壓力菜單下方輸入一個壓力值后,如本文的100000pa。此時ANSYS AIM會自動生成一個單位換算的下拉菜單,幫助用戶轉換成其他單位制的壓力值。設置完成后向上單擊物理場,回到上一級流程。如圖-27所示。

圖-27 返回上一級

至此,我們完成了模塊的選擇和搭建、外部模型的導入、網格劃分、材料設置、壓力荷載的設置、模型底部約束的設置工作。其他采用程序默認控制,至此一個基本的線性靜力學分析可以進入求解階段了。

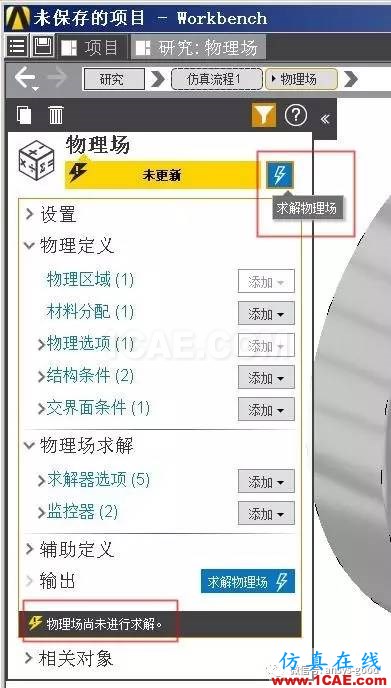

單擊物理場中藍色閃電圖標,求解物理場,開始求解這個超過8萬個方程組規模的問題。如圖-28所示。

圖-28 求解物理場

受到計算機內存容量、內存速度、CPU計算能力、硬盤讀寫速度、硬盤容量等硬件條件的不同,本問題的求解可能需要幾分鐘的時間。

求解完成后,物理場對話框中從剛剛黃色未更新字樣變?yōu)榫G色已更新字樣。單擊上方仿真流程1回到上一級目錄,以查看計算結果。如圖-29所示。如變形和等效應力等。

圖-29 返回上一級

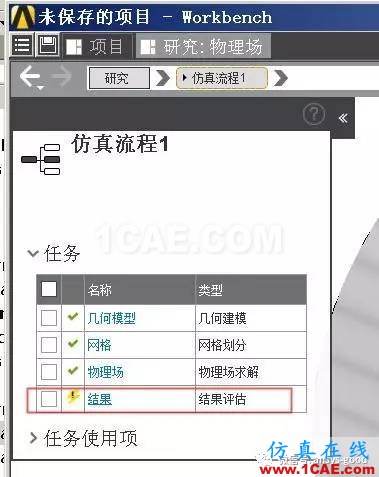

返回后單擊任務中結果按鈕。如圖-30所示。

圖-30 查看計算結果

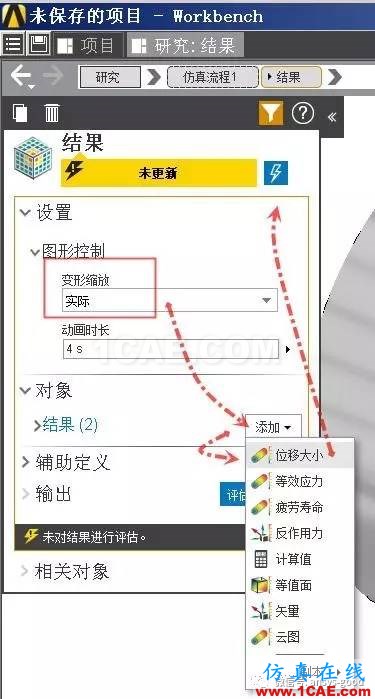

為了方便查看變形結果在結果對話框中圖形控制中,將變形縮放調整為實際值,否則程序會自動放大變形比例,以至于容易使得初學者誤會→單擊添加按鈕→選擇所需的計算結果,如位移大小→向上單擊藍色閃電圖標,以刷新該設置。如圖-31所示。

圖-31 提取結果

5、查看結果

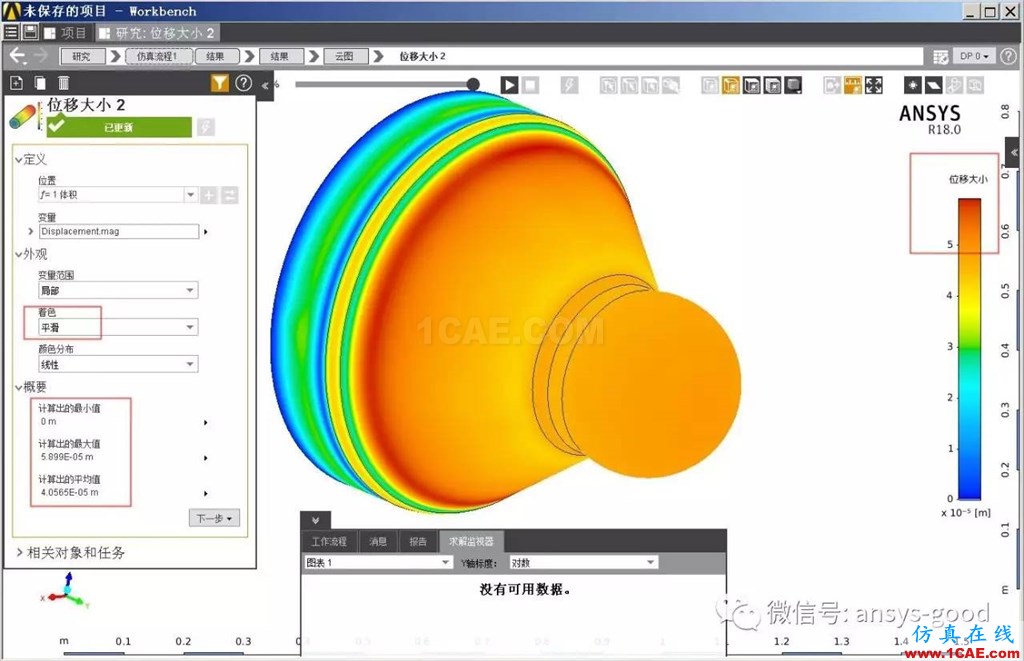

圖-32為位移結果的云圖顯示。不同顏色對應了不同的位移結果數值,其具體值應查看右側的位移大小圖例。如圖-32所示。

圖-32 位移結果

在左側的位移大小2菜單欄的外觀的著色中,默認為平滑,即將相鄰位移結果等值線附近進行平滑處理,以生成更漂亮的結果云圖,但是這樣會在一定程度上喪失計算精度。在概要中列舉了最大值和最小值的具體數值和平均值。

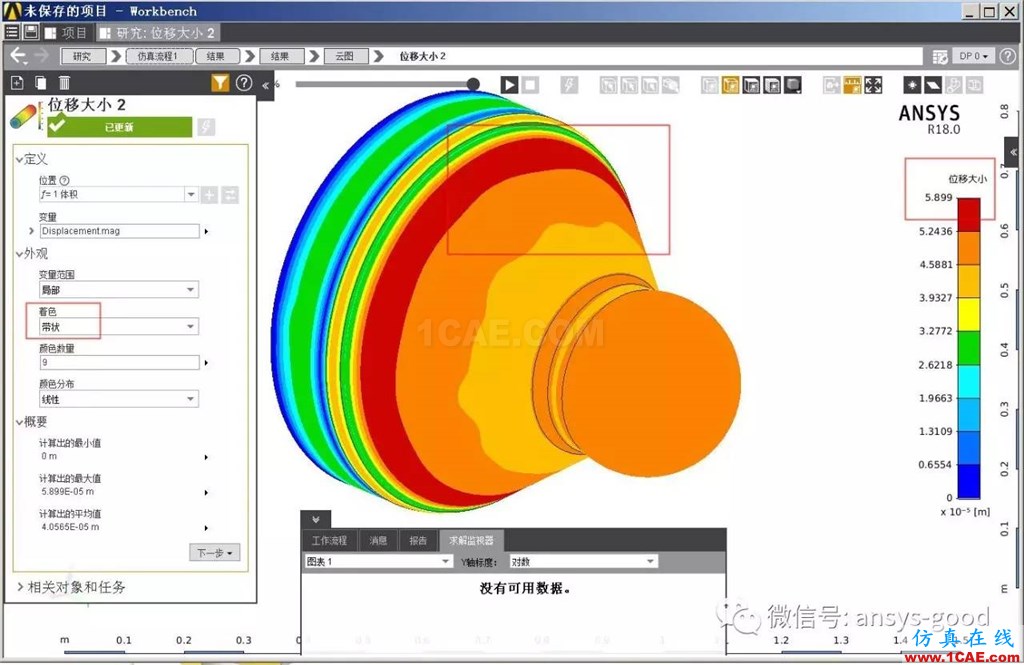

由于圖-32中右邊位移大小圖例上看不到最大位移的具體數值,不利于展示,可在外觀的著色中修為帶狀,即顯示等值線結果。如圖-33所示。

圖-33 平滑結果

由于模型斜面位置的網格劃分時,網格分布規律并不均勻平滑,也使得該處等值線為曲線,而實際情況應該是均勻的圓形等值線。在后續分析中對網格進行了一定的優化,劃分后的網格為均勻過渡,使得計算結果的等值線為更加符合實際的圓形。

將圖-32和圖-33的顏色分布狀況對比一下,可以看出明顯的區別。

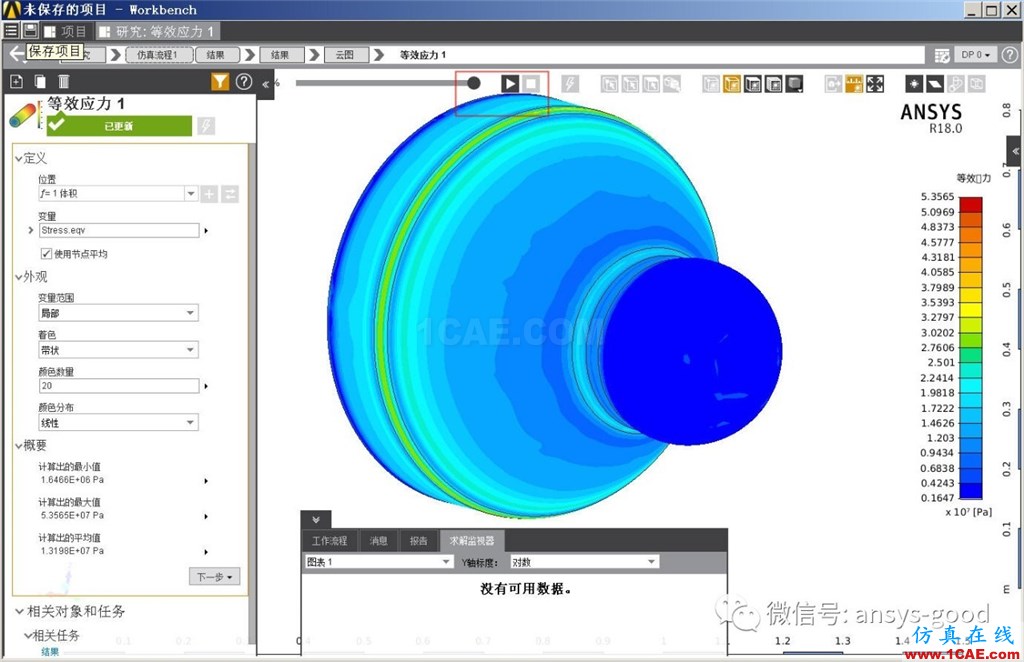

用同樣方法提取等效應力結果,其常用于一般的塑性材料,如一般的金屬類的應力評定。最大等效應力為5.3565x107 Pa,為53.565Mpa。對于一般結構鋼金屬材料來說,這個應力值比較安全。如圖-34所示。

圖-34 等效應力結果

圖中頂部中間位置的黑色三角形圖標為動畫控制的開始圖標,其右側方形圖標為動畫停止圖標。

由圖-34可知,應力結果的等值線也是折線狀,不是圓形。

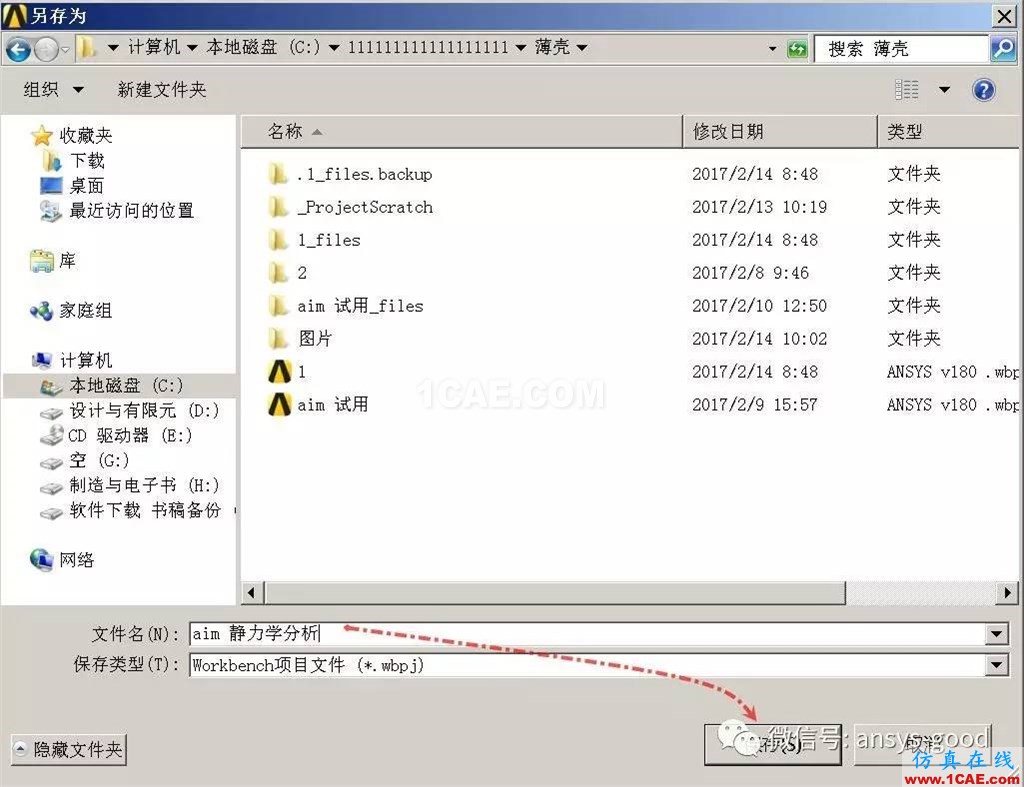

保存項目文件。在圖-34左上角單擊保存項目按鈕,彈出圖-35的對話框。

圖-35 保存項目

項目命名后單擊保存按鈕。隨著計算量和計算內容的不同,項目文件可能從數十M到數十G之間。計算前應留有足夠的硬盤空閑空間。

至此 ANSYS史上第一款準中文計算平臺AIM 18的靜力學分析案例介紹完畢。

轉自微信公眾號: 好學ANSYS 作者:劉笑天
