使用Icepak對思科遠程監控系統（多媒體數字信號編解碼器）進行熱仿真優化

2017-06-06  by:CAE仿真在線  來源:互聯網

使用Icepak來評估思科遠程監控系統的熱性能,并且提出全面的熱優化解決方案。

遇到的挑戰:通過分析,發現多個高熱耗的器件過熱。系統內部存在冷空氣短路的區域,造成了一些器件的溫度過高,而且位于空氣區域下游的器件被熱空氣進行加熱,而且這些區域的空氣速度較低。

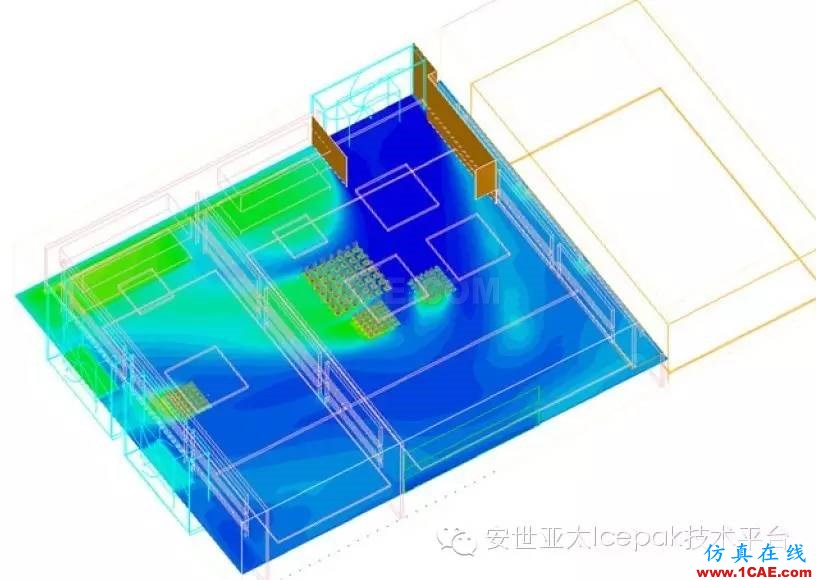

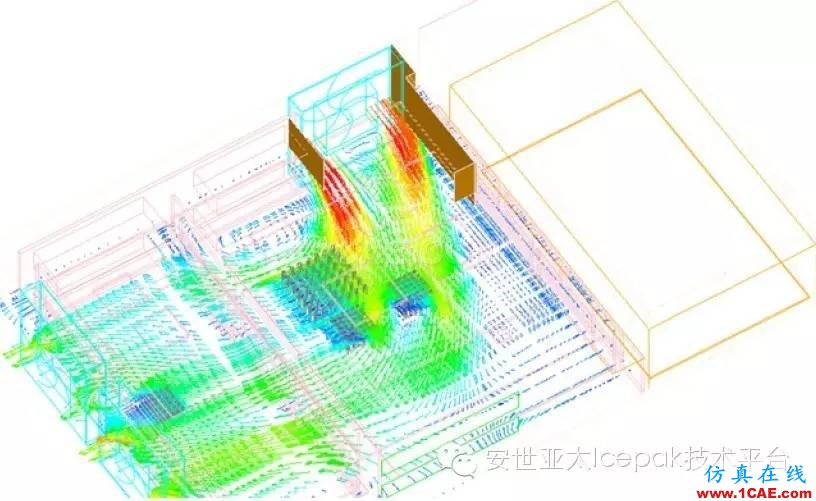

解決方案:通過Icepak軟件,建立了監控系統的CFD熱模型,計算了系統內的氣流和溫度分布,查找了系統捏關鍵器件和區域的溫度及流場分布。

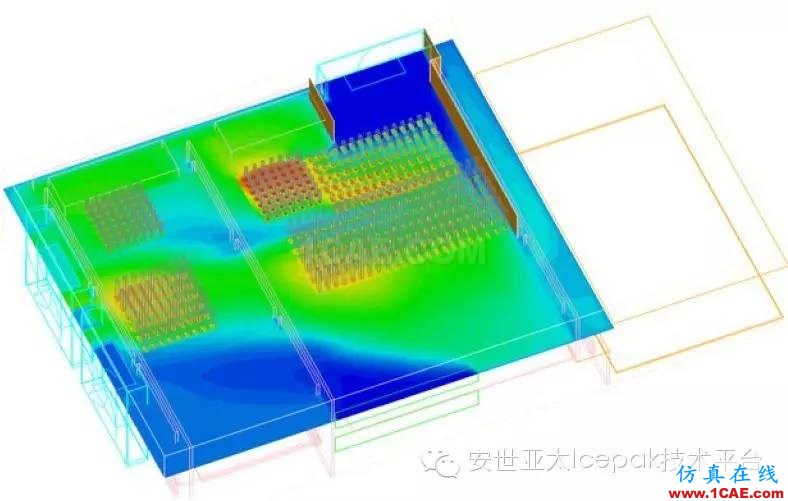

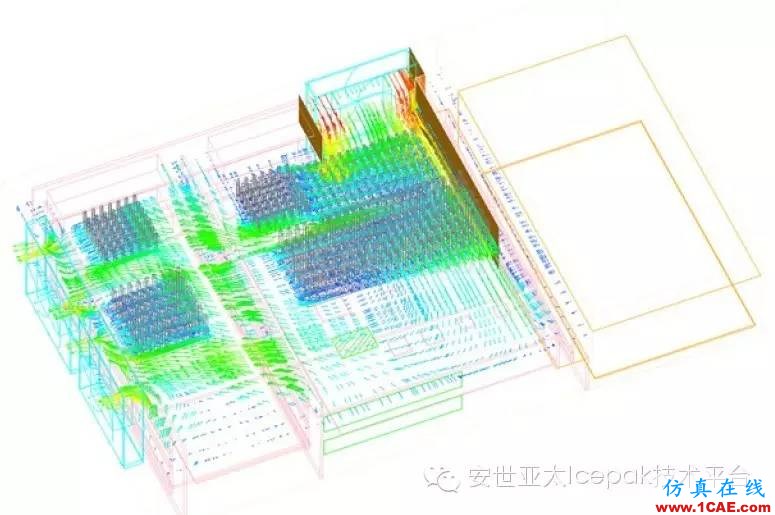

在系統的上游進風區域,定制了一個Baffle導流板,對其寬度尺寸進行參數化優化計算,可以發現,減小了氣流短路的區域,直接將冷空氣導流至熱耗較高的器件。

另外,對散熱器進行了優化計算,使得芯片的溫度在可控范圍之內,提高了系統的熱可靠性。

交付物及結果:AAVID利用Icepak優化了系統內的氣流組織,使得冷空氣

直接冷卻高熱耗器件,減少了短路,提高了系統熱可靠性。優秀的冷卻方案可使得思科下一代產品具備更好的性能,給思科提供了系統升級換代的可能性。
