ansys警告和錯誤

1、The value of UY at node 1195 is 449810067.It is greater than the current limit of 1000000.This generally indicates rigid body motion as a result of an unconstrained model. Verify that your model si properly constrained.
錯誤的可能:
1).出現了剛體位移,要增加約束
2).求解之前先merge或者壓縮一下節點
3).有沒有接觸,如果接觸定義不當,也會出現這樣類似的情況
4)材料屬性設置不對會出現這種情況,例如密度設置的太離譜;

2、Large negative pivot value...
May be because of a bad temperature-dependent material property used in the model.
出現這個錯誤很可能的原因是約束不夠!
請仔細檢查模型!

3、開始求解后出現以下提示

Solid model data is contaminated
有限元網格里包含一些未被劃分網格的線,一般來說出現在面于面之間有重合的線,導致雖然面被劃分了網格,卻包含未被劃分網格的線。
解決辦法,把模型存為.cdb格式(去掉幾何信息),然后再讀取,就可以求解了
命令:cdwrite,db,模型名,cdb

一般在劃分后用一下NUMMRG命令,合并元素,以避免這種情況出現

4、*** WARNING ***
There are 79 small equation solver pivot terms.
幾個可能:
1) 約束不夠,但警告有 79 個方程出現小主元,這一條可能性較小,但也不妨檢查一下。
2) 材料參數有問題,可以檢查一下材料數據有否輸錯。
3) 或者有的單元未賦于材料號。可以用 Select Entities -> Element -> Attributes -> Material Type -> 0 (材料號給以 0),看看是否有此情況
4) 結構不是一體,即存在幾個獨立的實體組,可以先做一下模態分析,看看有沒有東西單獨振動甚至飛出來。

5、在導入IGES文件時出現

Because keypoint merging has not been performed,automatic volume creation is suppressed.
分析:這句警告說明模型里有重合的點

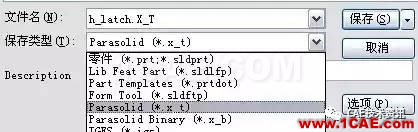

解決辦法:(1)把要導入的.iges文件復制到ANSYS默認保存的目錄,再次打開即可。(2)把要導入的.iges文件保存成.x-t格式的文件,使用SolidWorks等軟件。

對于稍微復雜的模型都不建議用iges格式,建議用.prt格式或者.x-t格式
另外推薦大家學習ansys workbench
它的接口做的比ansys強很多

6、negative radius on element
出現負半徑這樣的錯誤的原因:
ANSYS里規定軸對稱問題跟別的軟件不太一樣。
要求軸線必須是Y軸,而且模型必須畫在x軸的正半邊,如果你的模型畫到X的負半邊就
會有所謂負半徑的提示信息了。

7、input/output error on unit=9. possible full disk
可能:
1)ansys工作目錄所在的硬盤分區滿了;(可能性很大)
2)系統虛擬內存所在的硬盤分區滿了;(有一定可能性)
3)硬盤有壞道。(可能性較小)
有時實際上是其它錯誤 (如計算不收斂等),卻誤報為盤空間不夠,因此,需要觀察計算過程中盤空間的變化,以判斷是否確實是盤空間的問題。

8、在ansys里劃分網格時出現
16 ANGLE LESS THAN 2.5 DEGREES FOUND IN TRIANGLE FACETS OF VOLUME 1,WITH
SMALLEST ANGLE =1.2 POOR ELEMENT QUALITY OR MESH FAILURE MAY RESULT.
應該如何設置才能不出現這個警告。如果忽略在求解時會有什么問題么?
ps :我用的時自動網格劃分模型時有ug導入
直接導入的模型必須經過修理才行
把小尺寸的線段合并一下
一些無關緊要的細節去掉
然后才可以劃分網格
直接劃分肯定要導致很多畸變單元的出現

9、Real constant set -1 undefined but referenced by element 232.

232號單元引用的構件性質實參數出錯。

10、加載運行后出現警告both solid model and finite element model boundary conditon have been apply to this model ,as solid loads are transferred to the nodes or elements,they can overwrite directly applied loads

11、運行后出再錯誤!

Boolean operation failed. Try adjusting the tolerance value on the
BTOL command to some fraction of the minimum keypoint distance.Model
Size (current problem) 2.996529e+001, current BTOL setting
1.000000e-005, minimum KPT distance 1.241535e-004.

12、 Discontinuous drag line pattern for ADRAG command or more than two
lines attached to a keypoint in the drag line pattern.

在拖拉線成面的過程中,如果想一次多拖拉幾條線時應該注意,上述錯誤是說,拖拉對象(線)是間斷的,或者與路徑線有交點。也就是說,如果要想一次多拖拉幾條線的話,應該保證這些線是連續的,且與路徑線不相交。

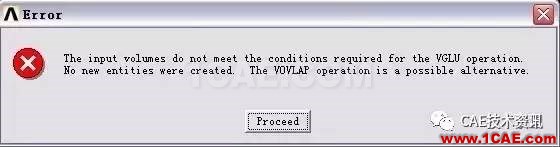

13.The input volumes do not meet the conditions required for the VGLU operation. No new entities were created. The VOVLAP operation is a possible alternative.

在對體進行固結操作時,有干涉發生,或者程序認為要連接的體距離過大而報錯。另外,盡量不要選擇Pick All一次選擇所有的體,每次只選擇2,3個這樣出錯時容易發現。
