利用Python在Workbench的DM中參數建模【轉發】

2017-07-03 by:CAE仿真在線來源:互聯網

就Workbench的二次開發進行一些展開,文中所用到的代碼來自ANSYS的幫助手冊。

正文

Workbench的幾何建模程序DesignModeler(DM)雖不支持APDL參數化建模,但是卻支持Python和C#,大量的API函數也是基于IronPython的。靈活運用Python和DM中的API函數接口,可實現模型的參數化。

本次簡單闡釋一下利用Python和API函數進行派生幾何模型的建立,也即是基本圖元(Primitive)。

DM中的派生圖元如下圖所示。

圖1

包括片體、線體和實體。

創建派生幾何的API函數入口是:

ExtAPI.DataModel.GeometryBuilder.Primitives

下面分別創建片體、線體和實體。

(1)片體

以創建一個圓柱面為例,其Python代碼如下所示:

def Ongenerate(feature,function):

width = 0.015

height = 0.3

sheetBodies = []

primitive = ExtAPI.DataModel.GeometryBuilder.Primitives

cylinder = primitive.Sheet.CreateCylinder([0.,0.,0.],[0.,0.,height],width)

cylinder_generated = cylinder.Generate()

sheetBodies.Add(cylinder_generated)

feature.Bodies = sheetBodies

feature.MaterialType = MaterialTypeEnum.Freeze

return True

該段代碼將創建圓柱面的命令放在函數Ongenerate()中,該函數聲明的變量feature用于存儲所生成的模型。

函數開頭定義了兩個變量并賦值,width和height。

sheetBodies為空的列表。

通過ExtAPI.DataModel.GeometryBuilder.Primitives入口下屬的sheet. CreateCylinder函數創建一個圓柱面,其中CreateCylinder函數的使用格式為:

CreateCylinder(self: Sheet, center: IEnumerable[float], direction: IEnumerable[float], radius: float) -> IsheetCylinder。

需要通過坐標指定圓心位置,通過坐標向量指定方向和圓柱面的高度,還需要通過float數據類型指定半徑。

生成圓柱面之后將新生成的圓柱面添加到sheetbodies列表中,最后返回feature的Bodies,指定類型為Freeze。

這段代碼用到了API函數Generate、CreateCylinder、MaterialTypeEnum、Freeze,feature.Bodies與feature.MaterialType中的Bodies與MaterialType為對象的屬性。

最終創建的模型如下:

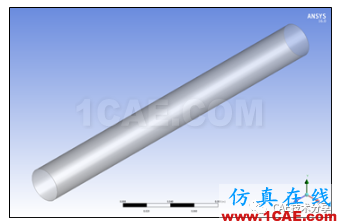

圖2

(2)創建線體

以創建一個多段線體為例,其Python代碼如下所示:

def Ongenerate(feature,function):

points_list = [0.,0.,0., 1.,0.,0., 1.,1.,0., 1.,1.,1.]

wireBodies = []

primitive = ExtAPI.DataModel.GeometryBuilder.Primitives

polyline = primitive.Wire.CreatePolyline(points_list)

polyline_generated = polyline.Generate()

wireBodies.Add(polyline_generated)

feature.Bodies = wireBodies

feature.MaterialType = MaterialTypeEnum.Add

return True

函數定義了用于生成多段線體的四個點列表points_list,創建多段線的函數入口也在ExtAPI.DataModel.GeometryBuilder.Primitives下的Wire.CreatePolyline,CreatePolyline函數的使用格式為:

CreatePolyline(self: Wire, points: IEnumerable[float]) -> IWirePolyline

只需要指定所有的點即可。

最終生成的模型為如下:

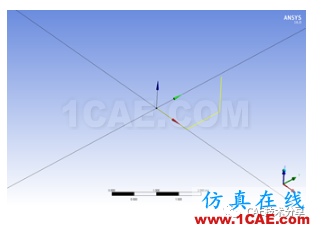

圖3

(3)實體

以創建一個矩形塊為例,其Python代碼如下所示:

def Ongenerate(feature,function):

point1 = [0.,0.,0.]

point2 = [1.,2.,2.]

solidBodies = []

primitive = ExtAPI.DataModel.GeometryBuilder.Primitives

box1 = primitive.Solid.CreateBox(point1, point2)

box1_generated = box1.Generate()

solidBodies.Add(box1_generated)

feature.Bodies = solidBodies

feature.MaterialType = MaterialTypeEnum.Freeze

return True

生成矩形塊只需要指定兩個角點,用到的函數是CreateBox,在ExtAPI.DataModel.GeometryBuilder.Primitives下的Solid.CreateBox,CreateBox的使用格式為:

CreateBox(self: Solid, pt1: IEnumerable[float], pt2: IEnumerable[float]) -> ISolidBox

指定兩個點即可。最終生成的模型如下。

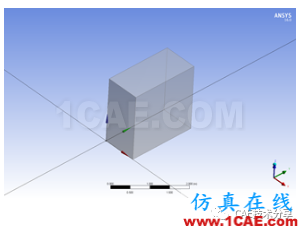

圖4
