Workbench和ANSYS Classical如何共享數據文件【轉發】

2017-07-04  by:CAE仿真在線  來源:互聯網

很多童鞋在接觸ANSYS的時候,常常徘徊在Workbench和ANSYS Classical之間,一方面被Workbench友好的建模界面以及相當酣暢淋漓的操作吸引,但同時也頭痛于其對底層操作的過度封裝。Workbench中好像沒有方法可以操作我們模型的單元、節點,也不能簡單的獲取各個編號,對計算結果也不能編程任意處理。

確實,這讓熟悉經典版本的本人在剛開始接觸Workbench時候,深以為然。雖然建模以及操作這塊相對經典來講流暢不少,但由于缺乏對底層操作的透明,總感覺很不自在,例如,選擇了什么單元?如何設置單元?單元屬性怎么設置?。。。等等。。。

其實,既然都是ANSYS, Workbench和Classical是可以相互共享數據文件的,本人現就其實現方法簡單和大家共享一下。

這里說的共享數據文件,本人分為兩個方面:有限元模型文件的共享;結果數據文件的共享

一、有限元模型文件共享

有限元模型文件共享,主要是針對于對ANSYS經典建模不熟悉的童鞋來講,無論大家是導入模型也好,還是手動在Workbench里面建模,其方便性而言,個人覺得實在是比經典要好很多。如果我們既要享受到Workbench的操作方便性,又想使用底層功能,該怎么做呢?

答案:Workbench Finite Element Modeler。

下面以一個簡單的懸臂板為例說明使用方法。

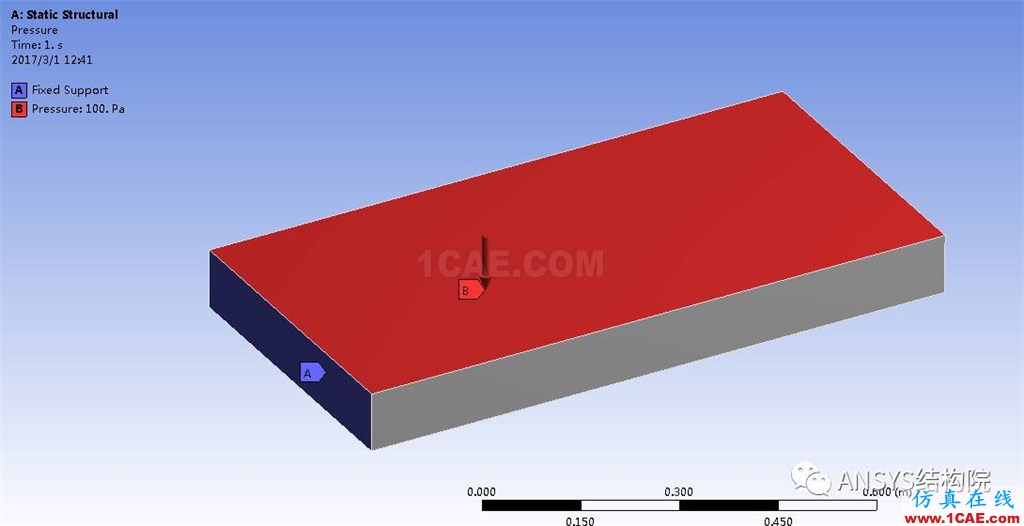

1) 在Workbench中創建一塊板,材料為鋼材,尺寸任意,劃分網格,施加荷載和邊界條件,如下所示:

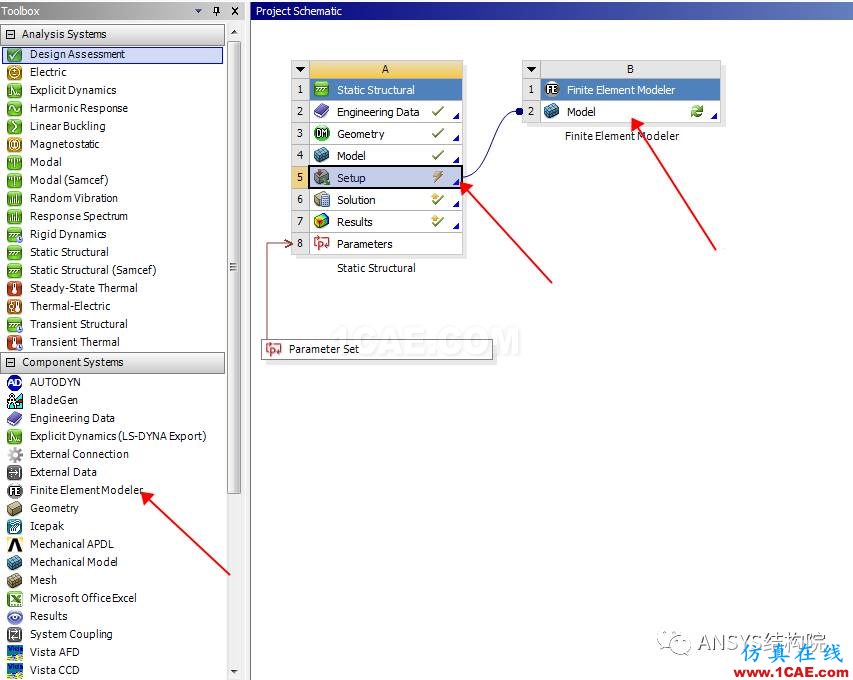

2)進入Componet Systems,點擊新建 Finite Element Modeler,將Setup中的內容拖入到Model中。

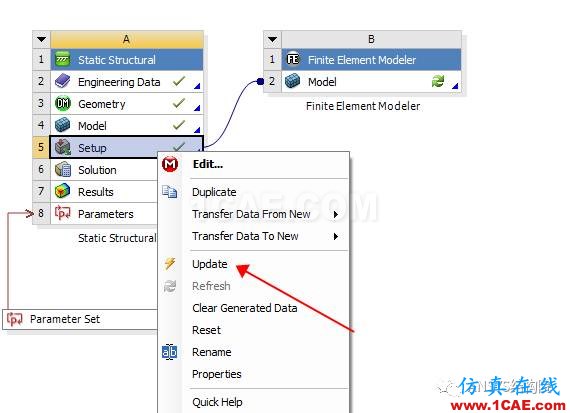

3) 更新Setup 單元格

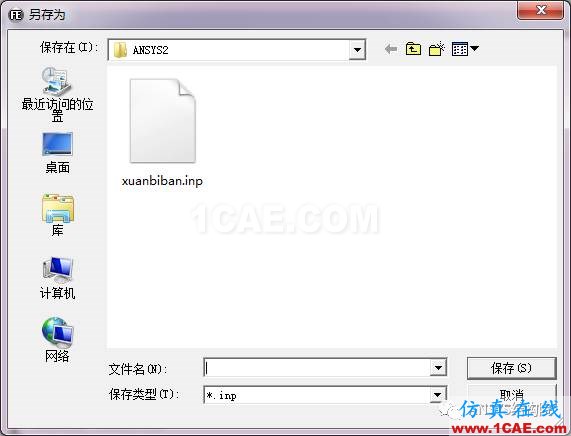

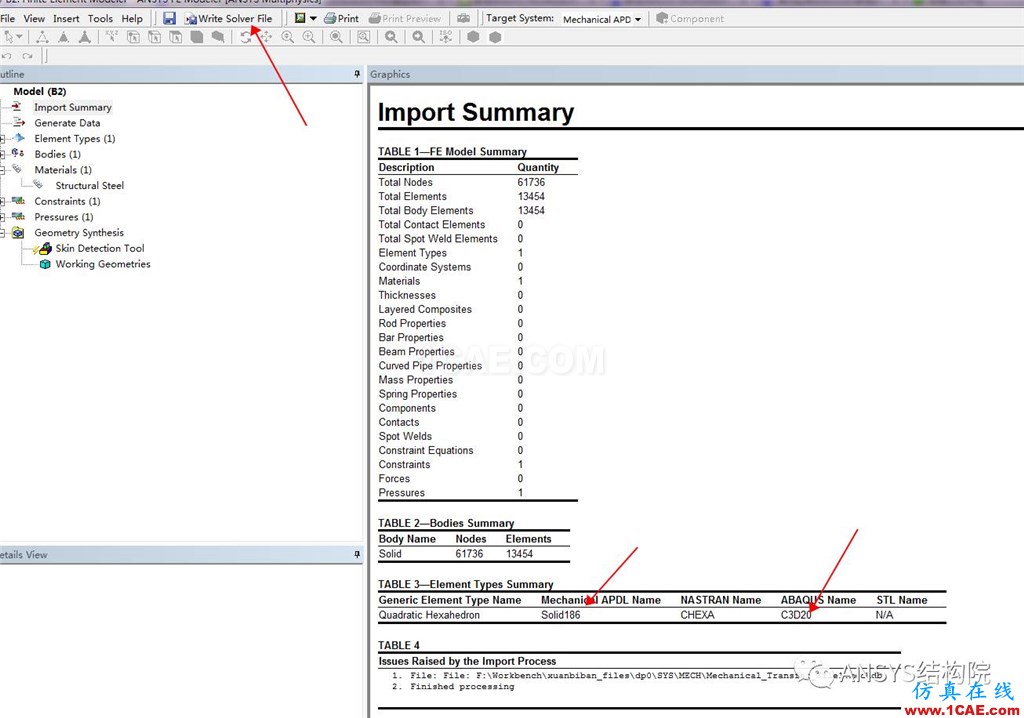

4)進入Finite Element Modeler,就會看見節點數目,單元數目,單元類型等信息,點擊Write Solver File,生成Mechanical APDL文件。

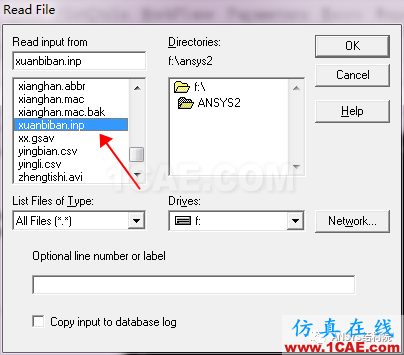

5) 啟動ANSYS經典,點擊File--Read input from.

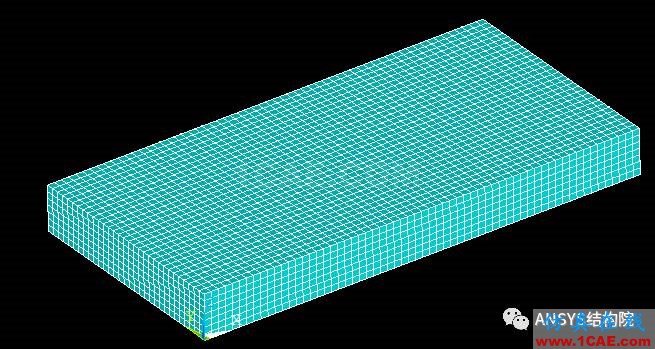

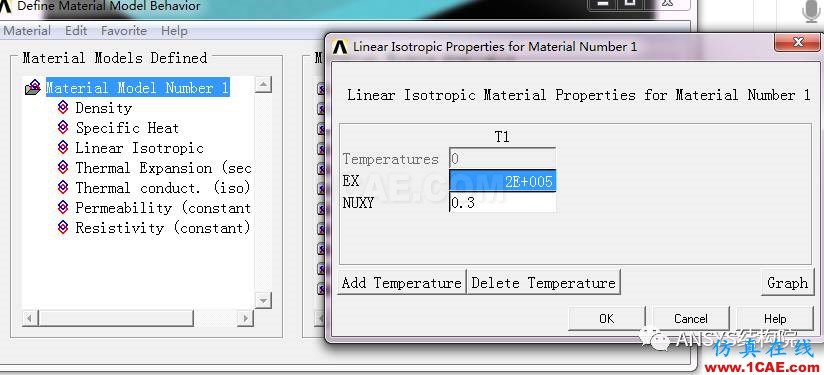

6) 查看單元材料等信息,進行后續操作。值得說明的是,該方法導入的有限元模型,而不是幾何模型。

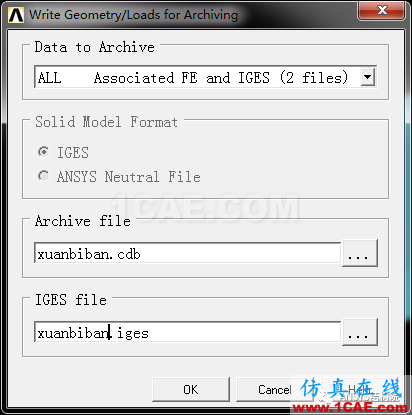

7)待我們在經典中,達到我們理想狀況后,可以調回到Workbench中,點擊Archive model--write.

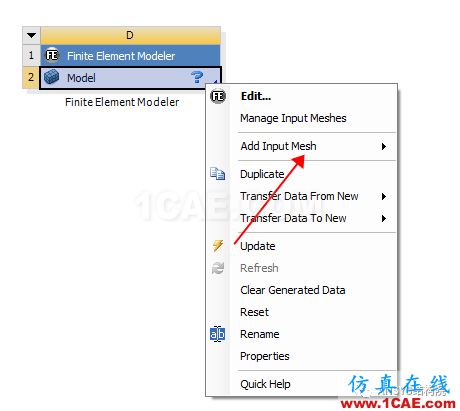

8) 在Workbench中新建一個Finite Element Modeler,并導入上述文件。

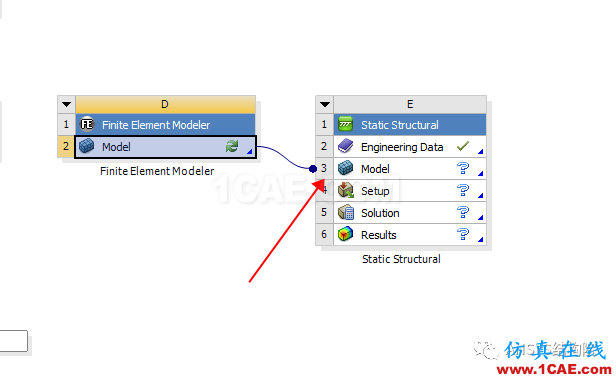

9) 新建一個分析類型,并將Finite Element Modeler中的model導入到新分析類型中的Model,進行相應的操作。

從上述可見,Finite Element Modeler其實充當了一個轉換器的角色。

二、結果數據文件共享

上面簡單說了模型數據文件的共享方法,很多時候我們在Workbench中求解完畢后,如果需要更底層的結果后處理技巧,但是在Workbench中無法實現,這時候我們可以借助經典版本的結果后處理。那么如何將Workbench中的求解結果文件導入到經典版本中呢?方法其實很簡單。

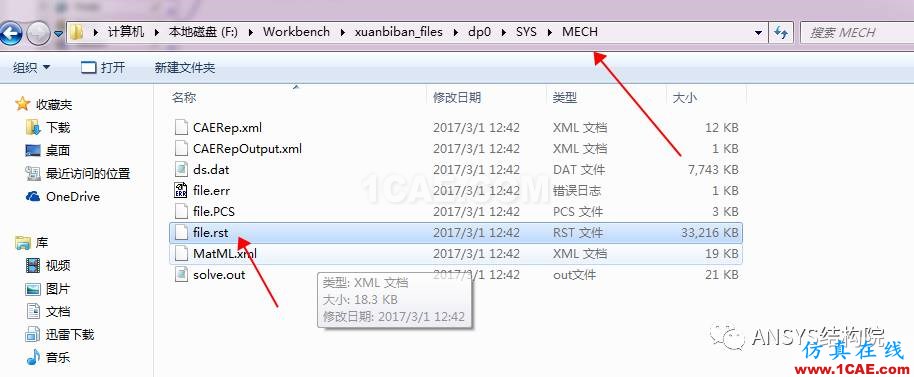

1)找到workbench的求解結果文件。

一般路徑如下:其他路徑/.../.../工程名/dp0/SYS/MESH/file.rst。 復制該文件到經典版本的工作目錄,為了好辨識,可以更該其名字。

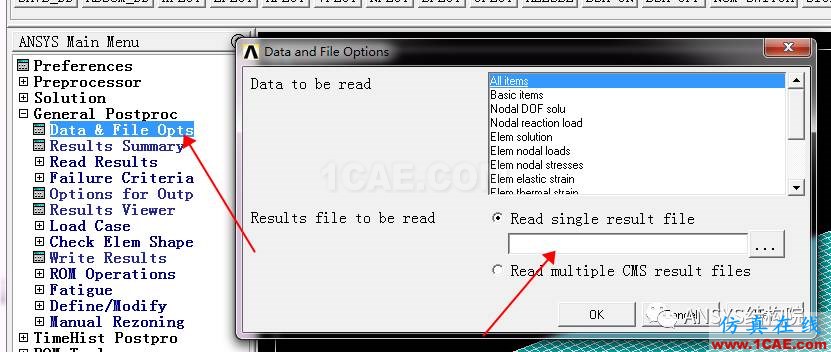

2)打開經典,進入General Postproc,點擊data file opts.

3) 點擊read results,選擇相應的荷載步,然后就可以進行相應的操作了。

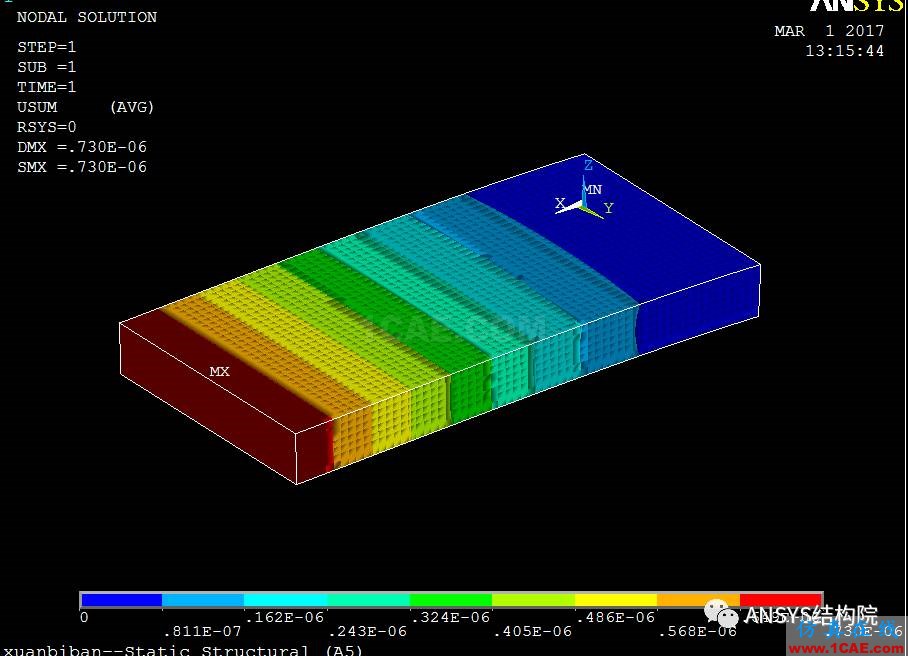

針對本案例,ANSYS Classical的位移云圖:

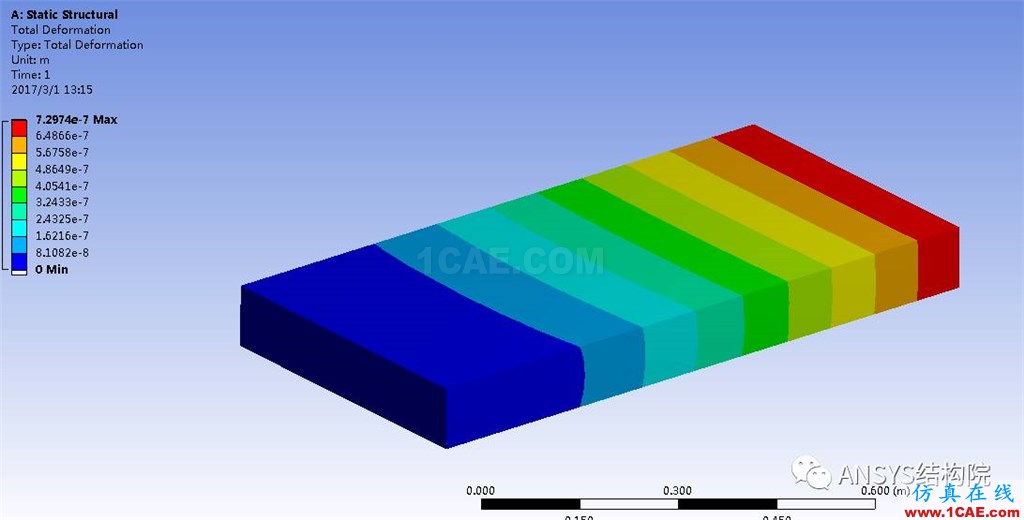

ANSYS Workbench的位移云圖:

好了,大概的流程就是這樣
