基于WORKBENCH的非線性屈曲分析

2017-09-02  by:CAE仿真在線  來源:互聯網

分析類型:基于WORKBENCH的非線性屈曲分析


分析平臺:AWB17


技術難點:非線性屈曲分析 后屈曲分析


技術背景:結構在整個過程存在不同的平衡點


工程意義:譬如體育館屋頂、網架結構、橋梁工程等等


研究對象:受壓的雙梁


技術應用: 結構的極限載荷計算 后屈曲過程分析 載荷位移曲線計算




基于WORKBENCH的非線性屈曲分析cfx流體分析圖片1

圖1 計算模型



基于WORKBENCH的非線性屈曲分析cfx流體分析圖片2

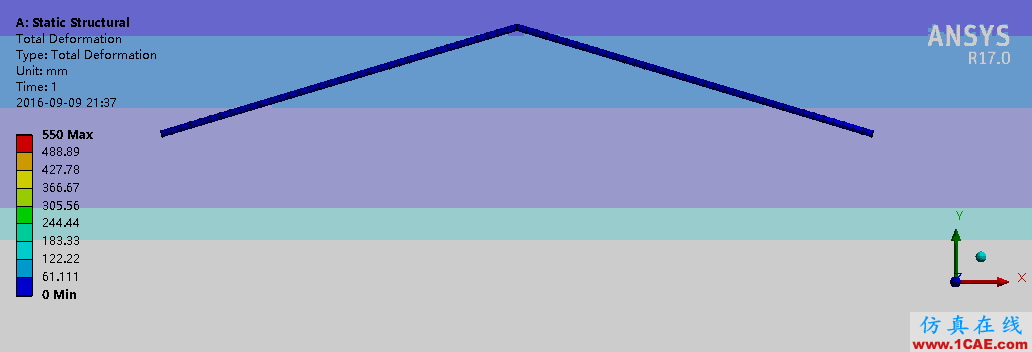

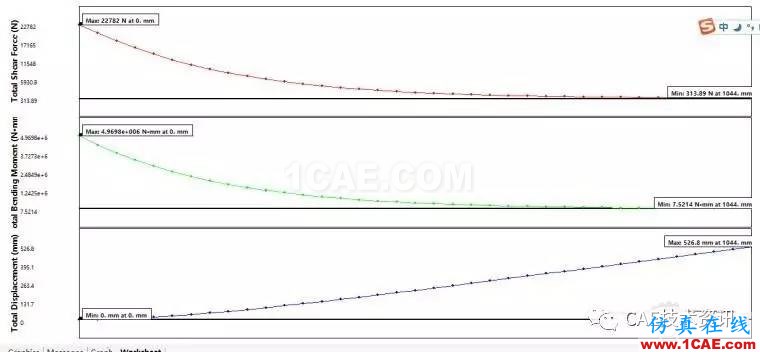

剪力圖,彎矩圖 位移圖



基于WORKBENCH的非線性屈曲分析cfx流體分析圖片3

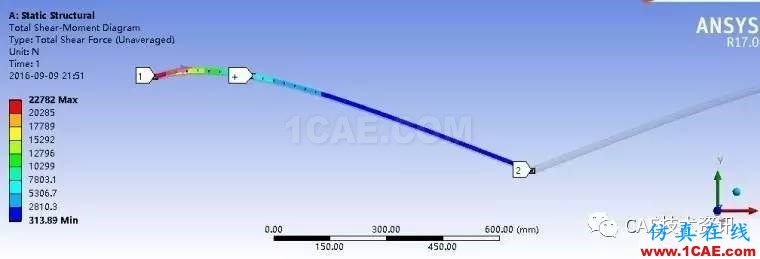

剪力圖云圖



基于WORKBENCH的非線性屈曲分析cfx流體分析圖片4

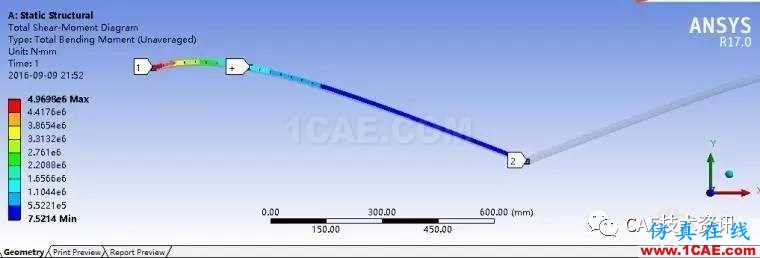

彎矩圖云圖分布



基于WORKBENCH的非線性屈曲分析cfx流體分析圖片5

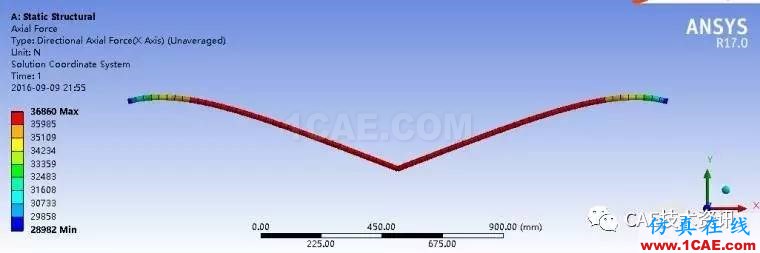

軸力云圖



基于WORKBENCH的非線性屈曲分析cfx流體分析圖片6

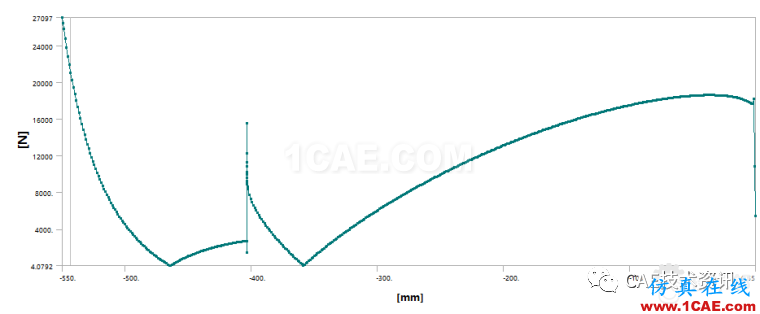

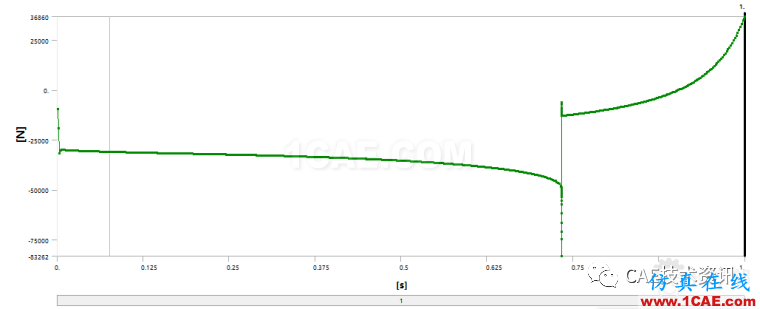

軸力變化圖



基于WORKBENCH的非線性屈曲分析cfx分析圖片7

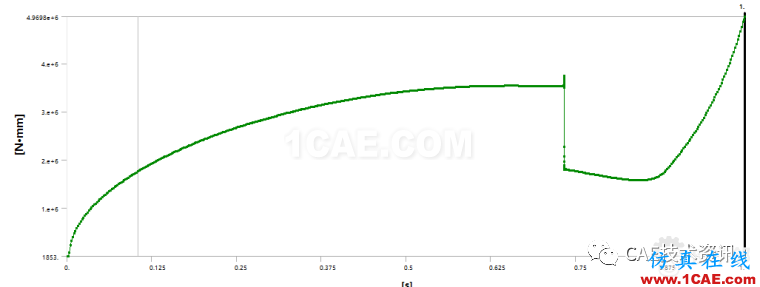

彎矩變化圖



基于WORKBENCH的非線性屈曲分析cfx分析圖片8

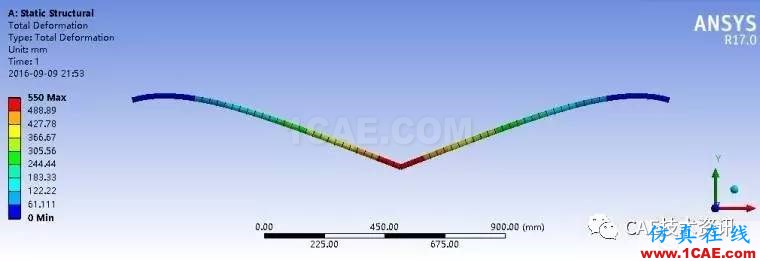

變形云圖




基于WORKBENCH的非線性屈曲分析cfx分析圖片9

載荷位移曲線




基于WORKBENCH的非線性屈曲分析cfx分析圖片10

后屈曲過程(注意突變失穩)
