Workbench建模所能用的腳本js命令不夠豐富,因而使通過js建立比較完善的模型的可能性幾乎為0,同時Workbench的Mesh模塊采用的也是js腳本,同樣不夠豐富,無法比較好的自動完成模型的網格劃分。
基于以上原因,想要通過js實現模型的參數化創建與網格劃分的可能性非常小,難度相當大。然而,ANSYS經典的APDL命令卻非常的完備,幾乎能夠完成任何操作。故,可在Workbench中結合MAPDL模塊來完成相關工作,實現整個過程的參數化,提高自動化程度。
該篇文章是前面一篇《Workbench利用Python驅動DM執行Js進行建?！返逆⒚闷Ｖ饕U述兩個問題,一是如何在workbench中驅動APDL命令,二是如何實現Python腳本與APDL命令的數據傳遞與交換。
首先,如何在workbench中驅動APDL命令
# encoding: utf-8
# Release 16.0
SetScriptVersion(Version="16.0.361")
#在workbench主界面創建DM模塊
template1 = GetTemplate(TemplateName="Geometry")
system1 = template1.CreateSystem()
#在workbench主界面創建MAPDL模塊,并與DM模塊建立聯系
template2 = GetTemplate(TemplateName="Mechanical APDL")
system2 = template2.CreateSystem(
Position="Right",
RelativeTo=system1)
geometryComponent1 = system1.GetComponent(Name="Geometry")
setupComponent1 = system2.GetComponent(Name="Setup")
geometryComponent1.TransferData(TargetComponent=setupComponent1)
創建的結果如下。
#啟動DM模塊
system1 = GetSystem(Name="Geom")
geometry1 = system1.GetContainer(ComponentName="Geometry")
geometry1.Edit()
#DM模塊執行Jscript腳本命令,創建幾何模型
geometry1.SendCommand( Command = """
var ps1 = new Object();
//Plane
ps1.Plane = agb.GetActivePlane();
ps1.Origin = ps1.Plane.GetOrigin();
ps1.XAxis = ps1.Plane.GetXAxis();
ps1.YAxis = ps1.Plane.GetYAxis();
//Sketch
ps1.Sk1 = ps1.Plane.NewSketch();
ps1.Sk1.Name = "Sketch1";
//Edges
with (ps1.Sk1)
{
ps1.Ln7 = Line(0.50000000, 0.00000000, 0.52000000, 0.00000000);
ps1.Ln8 = Line(0.52000000, 0.00000000, 0.52000000, -1.00000000);
ps1.Ln9 = Line(0.52000000, -1.00000000, 0.50000000, -1.00000000);
ps1.Ln10 = Line(0.50000000, 0.00000000, 0.50000000, -1.00000000);
}
//Sketch
ps1.Sk2 = ps1.Plane.NewSketch();
ps1.Sk2.Name = "Sketch2";
//Edges
with (ps1.Sk2)
{
ps1.Ln11 = Line(0.10000000, -0.60000000, 1.00000000, -0.60000000);
ps1.Ln12 = Line(1.00000000, -0.60000000, 1.00000000, -0.62000000);
ps1.Ln13 = Line(1.00000000, -0.62000000, 0.10000000, -0.62000000);
ps1.Ln14 = Line(0.10000000, -0.62000000, 0.10000000, -0.60000000);
ps1.Ln15 = Line(0.00000000, -0.50000000, 1.36996958, -0.50000000);
}
var rev1=agb.Revolve(agc.Add,ps1.Sk1,ps1.YAxis,agc.DirReversed,180.0, 0.0, agc.No, 0.0, 0.0)
agb.Regen();
""")

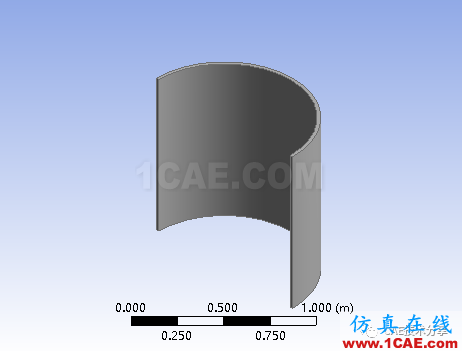

上段py代碼通過SendCommand函數驅動DM執行js腳本創建幾何模型,此處模型較為簡單,如下所示。
##更新APDL模塊,打開MADPL
system1 = GetSystem(Name="APDL")
setupComponent1 = system1.GetComponent(Name="Setup")
setupComponent1.Update(AllDependencies=True)
setupComponent1.Refresh()
setup1 = system1.GetContainer(ComponentName="Setup")
setup1.Edit(
Interactive=True,
LoadInputFiles=True)
下面便是關鍵的部分,通過上面的幾句py命令,打開了MAPDL模塊。
setup1.SendCommand( Command = """
/prep7
et,1,185
vplot
vsweep,all
eplot
CDOPT,IGES
CDWRITE,ALL,'file','cdb',,'file','iges'
save
! /exit
""")
##關閉APDL窗口
setup1.Exit()
##更新APDL模塊
system1 = GetSystem(Name="APDL")
setupComponent1 = system1.GetComponent(Name="Setup")
setupComponent1.Update(AllDependencies=True)
可以看到,同樣是通過SendCommand命令,將APDL命令傳遞給MAPDL模塊。幾句APDL命令完成的是單元定義、網格劃分、結果保存。
/prep7
et,1,185
vplot
vsweep,all
eplot
CDOPT,IGES
CDWRITE,ALL,'file','cdb',,'file','iges'
Save

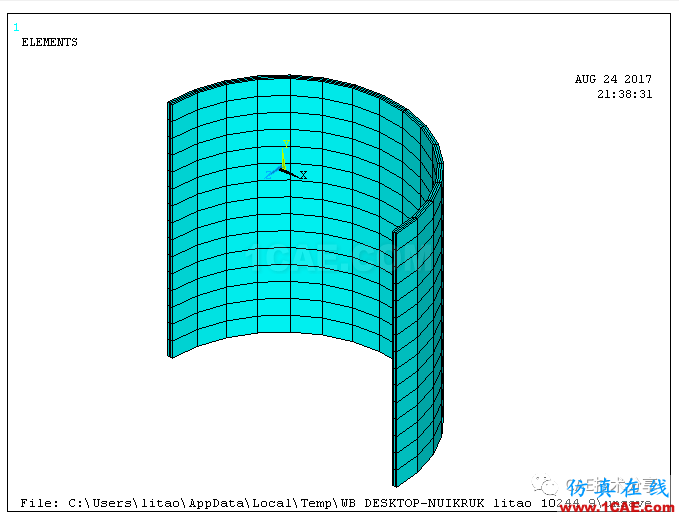

完成后在MAPDL界面可以看到如下結果。
其次,如何實現Python與APDL的數據傳遞
實現Python和APDL數據傳遞的目的是為了更好的實現參數化過程,因為APDL命令在主腳本里全部都是字符串的形式,與Python本身其實是無法直接進行數據傳遞的。
但是,卻可以通過替換字符串的形式來進行數據傳遞。
同時,與DM模塊的js腳本的傳遞不一樣,js腳本是屬于面向對象,而APDL命令卻是面向過程的,在利用SendCommand的時候,可以逐句完成。
下面是一個例子。
# encoding: utf-8
# Release 16.0
SetScriptVersion(Version="16.0.361")
template1 = GetTemplate(TemplateName="Mechanical APDL")
system1 = template1.CreateSystem()
setupComponent1 = system1.GetComponent(Name="Setup")
setupComponent1.Refresh()
setup1 = system1.GetContainer(ComponentName="Setup")
setup1.Edit(
Interactive=True,
LoadInputFiles=True)
Para_A = 1.0
Para_B = 2.0
Para_C = 3.0
cmd_A="A=%f" % Para_A
cmd_B="B=%f" % Para_B
cmd_C="C=%f" % Para_C
setup1.SendCommand(Command=cmd_A)
setup1.SendCommand(Command=cmd_B)
setup1.SendCommand(Command=cmd_C)
setup1.SendCommand(Command="""
/prep7
block,,A,,B,,C
""")
例子中,有A、B、C三個數據,這三個變量的值在Python里面定義,但是想要傳導到MAPDL中,需要間接定義三個APDL語句,cmd_A、cmd_B和cmd_C。
原始的APDL命令應該是:
cmd_A=A
cmd_B=B
cmd_C=C
利用SendCommand傳遞時,通過cmd_A="A=%f" % Para_A,將參數A的值替換到語句A=1.0中,于是得到一句APDL命令cmd_A=1.0。
注意到上面代碼多次用了SendCommand命令。這也是Python能夠實現APDL的數據傳遞的重要原因,得益于APDL的命令能夠逐條導入。
姊妹篇:
《Workbench利用Python驅動DM執行Js進行參數化建模》
