搜索案例 | 用戶分享——利用響應面優化評估150KW逆變器散熱方案
2017-10-30 by:CAE仿真在線 來源:互聯網

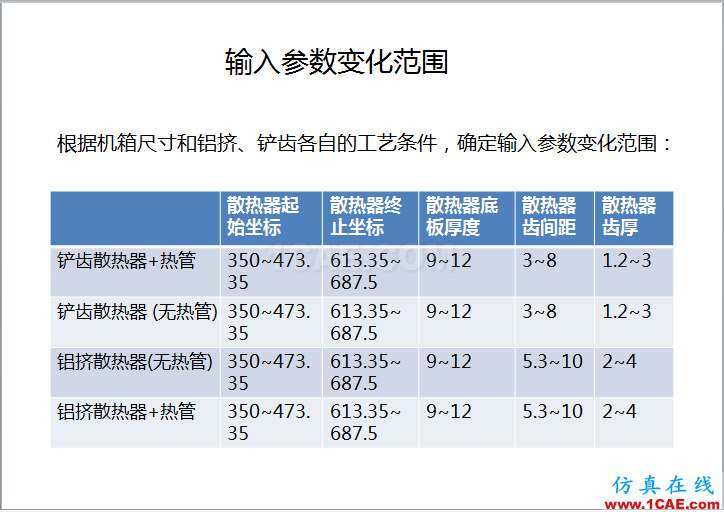

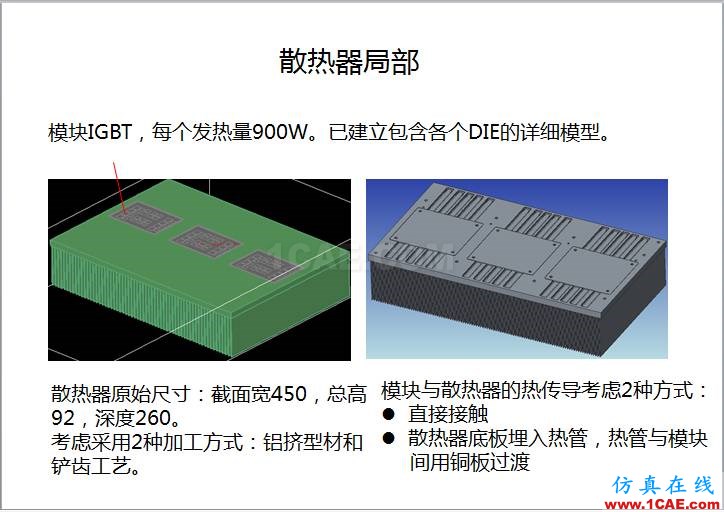

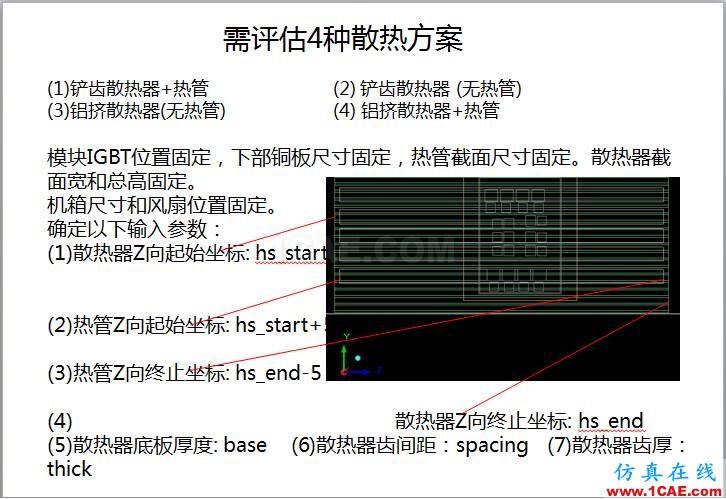

本案例基于用戶的實際應用,分享了利用ANSYS響應面優化工具,優化評估逆變器散熱方案的過程。作者比較、評估了四種散熱器解決方案,包括散熱器的基板,散熱器的高度,翅片高度、間距、厚度等,最終通過分析得出滿足需求的最優解決方案。

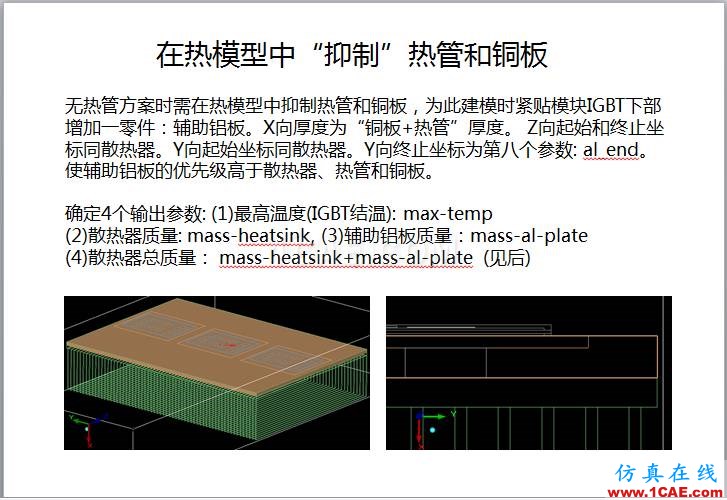

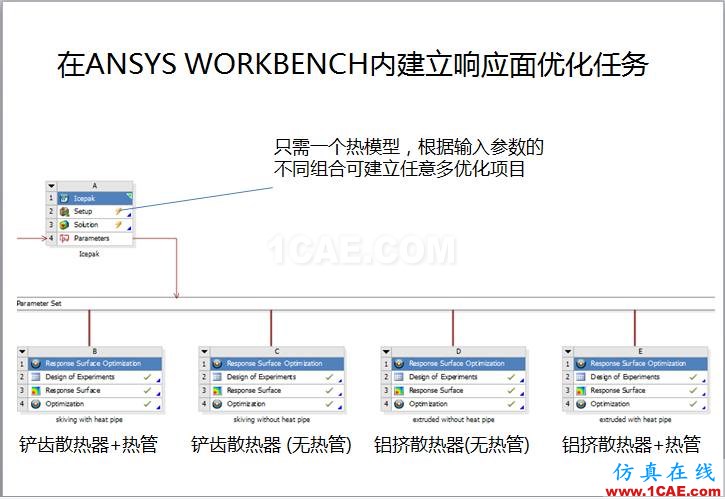

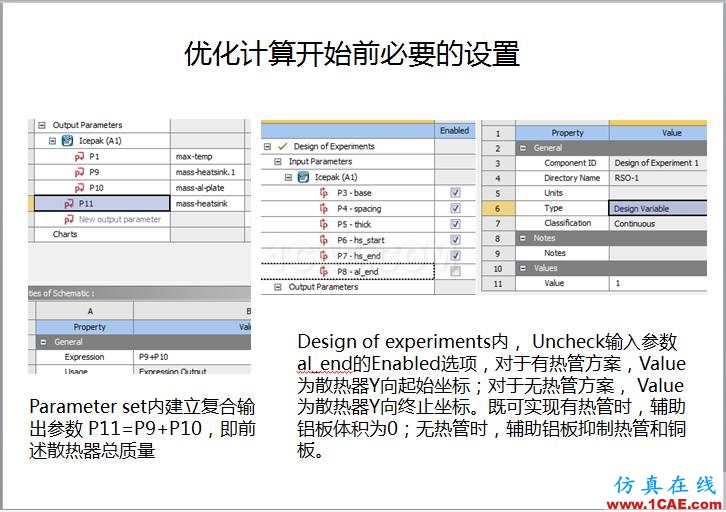

值得指出的是,作者巧妙結合了ICEPAK強大的建模功能和DESIGNXPLOER靈活的參數設置,實現了只需一個熱模型,即可完成多種工況的優化計算。

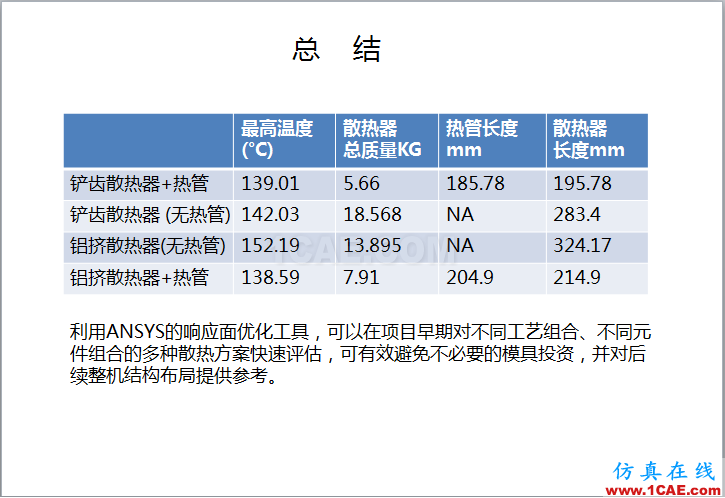

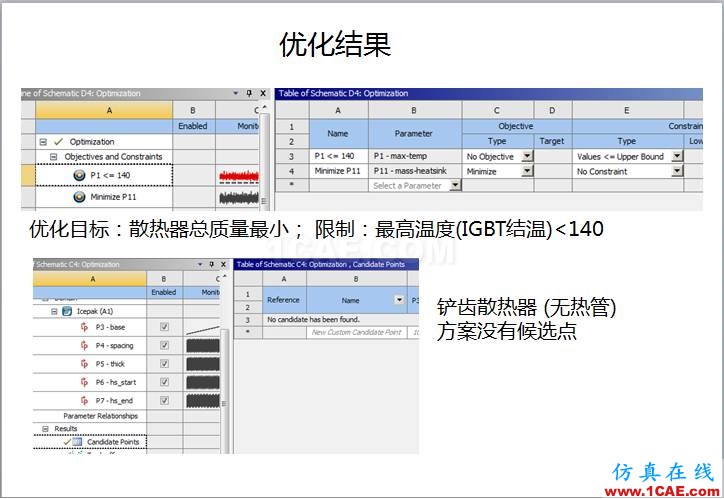

通過實際分析能總結出,利用ANSYS的響應面優化工具,可以在項目早期對不同工藝組合、不同元件組合的多種散熱方案進行快速評估,可有效避免企業不必要的模具投資,并對后續整機結構的布局提供參考。
