近日,ANSYS 19.0新功能正式發布。
ANSYS SpaceClaim(以后不能再這樣叫啦)新版本產品定位越來越清晰,內容由表及里深度整合。
-
SCDM——SpaceClaim Direct modeler (Mechanical Enterprise產品)
-
Discovery SpaceClaim (Discovery Family產品)
-
ANSYS SpaceClaim (如首圖所示,將成為遺留產品)
- 換頭像:與ANSYS Discovery Family統一Logo為
- 加昵稱:Discovery SpaceClaim;
- 調骨架:CAE及逆向處理工具排序靠前;
- 新功能:工具性能提升;
-
GUI更符合邏輯
-
整合原“插入”選項卡的工具至新的“組合”選項卡和“工具”選項卡,將CAE相關的選項卡排序向前。
-

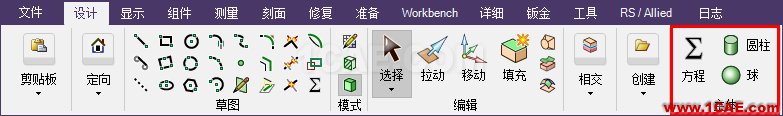

“設計”選項卡:“主體”功能區從原“插入”選項卡移入;“組裝”功能區移至新的“組件”選項卡。
-

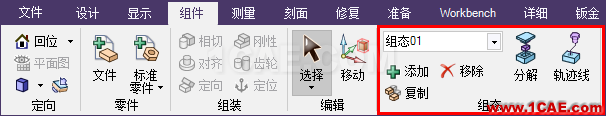

“組件”選項卡:新增“組態”功能區,可記錄多組分解的爆炸圖,并添加軌跡線。
-

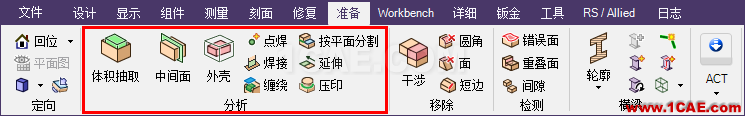

“準備”選項卡:“分析”功能區的外殼工具升級為大圖標,與體積抽取工具同級待遇~;纏繞工具從原“插入”選項卡移入。
-

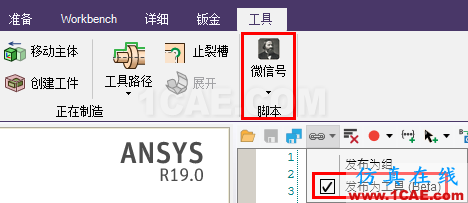

“工具”選項卡:為原“插入”選項卡。可以將腳本發布在此選項卡中。
-

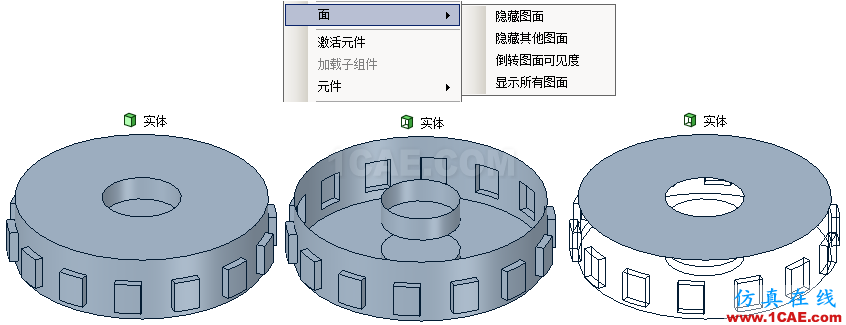

新增隱藏面、設置面透明度、反轉可見等功能,并支持自定義快捷鍵——從Workbench借鑒的實用功能之一。
-
撤銷/恢復升級為針對不同設計窗口。
2.原工具性能提升
-
陣列工具完善對三角面片操作時的定義方向。
-

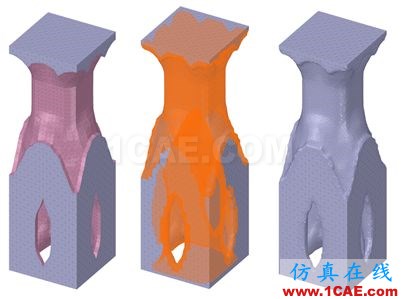

三角面片局部重新劃分,對拓撲優化后的幾何重建很有幫助。
-

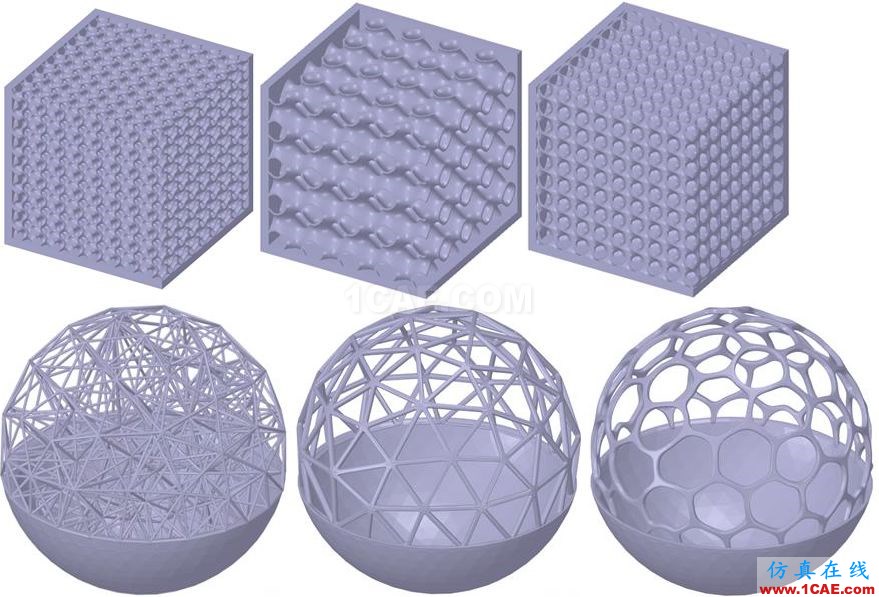

點陣類型更豐富
-

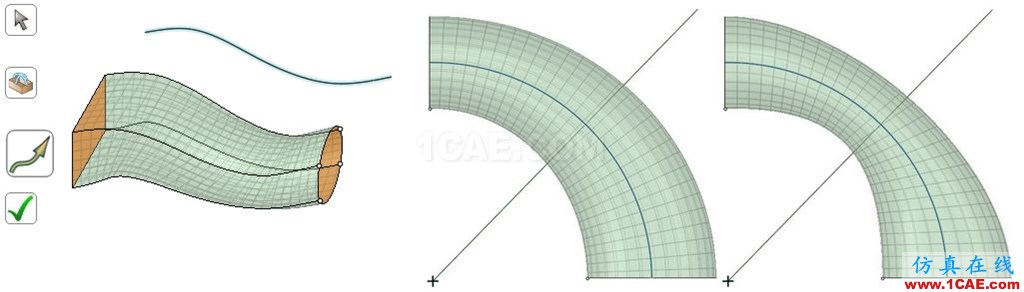

融合工具新增選擇中心線向導:可以選擇與融合對象不相關聯的線。
-
鏡像工具新功能:可以合并封閉面為實體。
-
取消共享工具支持選擇零件。
3.新工具
-

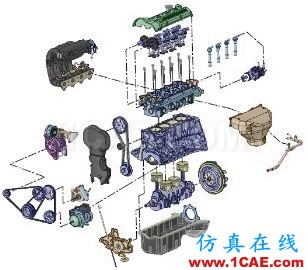

爆炸圖工具:可以實現多次分解裝配體的操作。
4.顯示性能
-

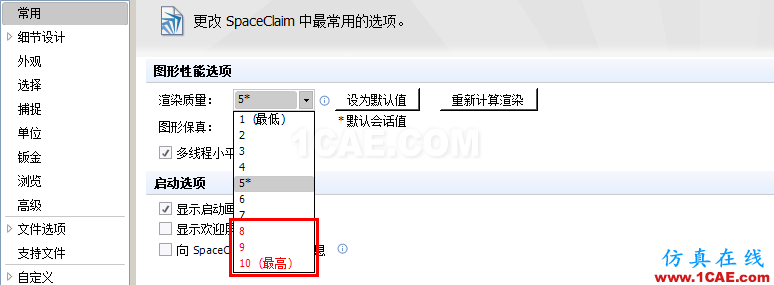

繼上個版本支持4k后,進一步提高了渲染質量。
-

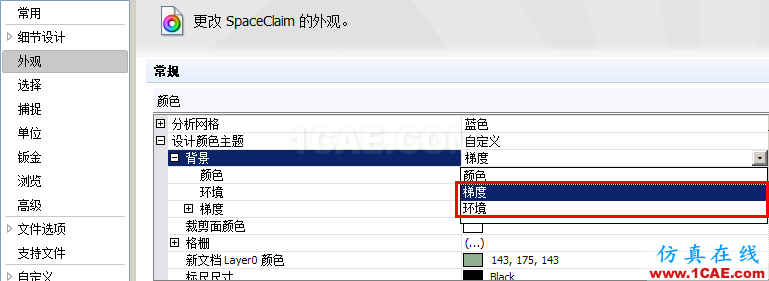

背景可設置為梯度顯示。
5.未來
-
通常在年中發布的小版本上會有更多靚點,期待盡早推出雙向參數驅動、進一步提高腳本等功能。
