搜索汽車輪轂為啥長這樣？ANSYS仿真優化實例【轉發】
2019-04-25 by:CAE仿真在線 來源:互聯網
ANSYS Workbench的新版本集成了Topology Optimization模塊,為用戶的拓?fù)鋬?yōu)化提供的很好的應用。
通過拓?fù)鋬?yōu)化Topology Optimization模塊的使用可以對拓?fù)溆休^好的理解,該模塊拓?fù)鋬?yōu)化可以簡單概括為一句話:如何在合適的位置去除確定的材料使用量,而相應的剛度變化影響最小。
例以汽車輪轂為例,來確定輪轂的輻條形狀。
1.建立模型

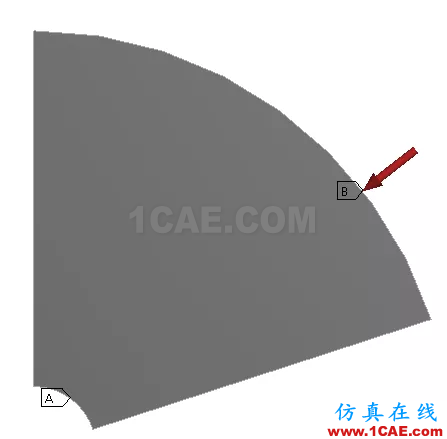

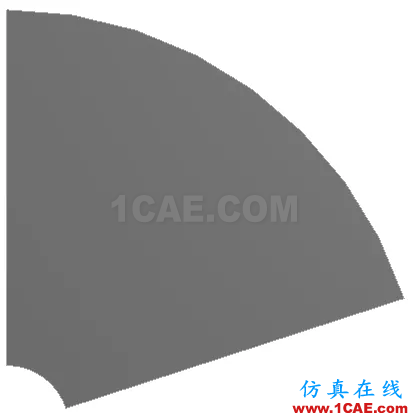

DM中可以建立1/5的輪轂?zāi)Ｐ?建立一個簡單的三角形,由于優化主要是去除材料,故一般建立實體模型,如圖所示
2.劃分網格

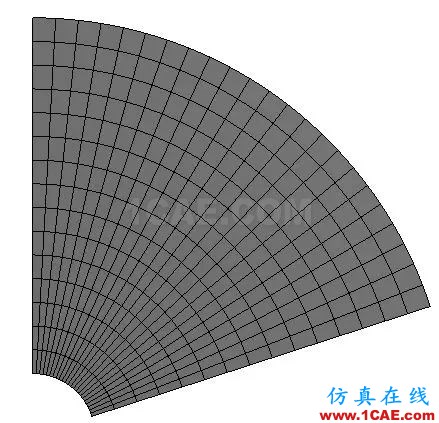

該模型劃分簡單,直接劃分成為相應的六面體,最好設置為單層網格,否則在厚度方向也會設置相應的優化
3.設置求解

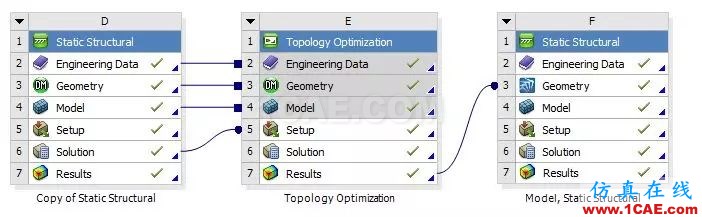

拓?fù)鋬?yōu)化分析需要有結構靜力學分析,將結果讀取到拓?fù)鋬?yōu)化,進而設定相應的材料去除百分比,進行優化。

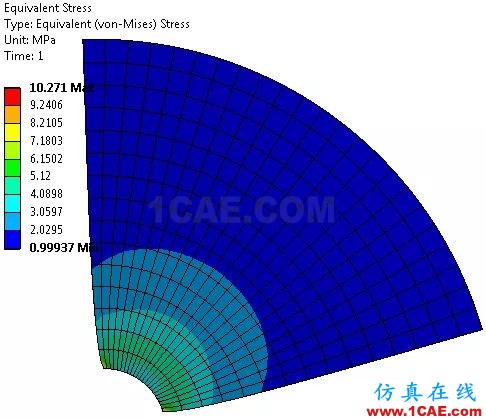

該分析先進行靜力學分析,采用對稱設置,內圓固定,外圓施加載荷1Mpa。靜力學結果如果所示
后面設置拓?fù)鋬?yōu)化,主要設置為優化的物體、優化的目標、優化約束,設置材料保留的百分比,計算即可
4.結果

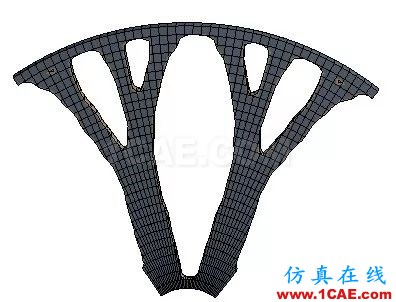

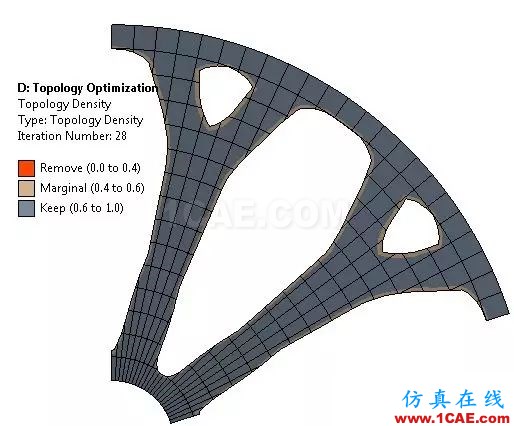

提取結果,可以查看最后的優化形狀

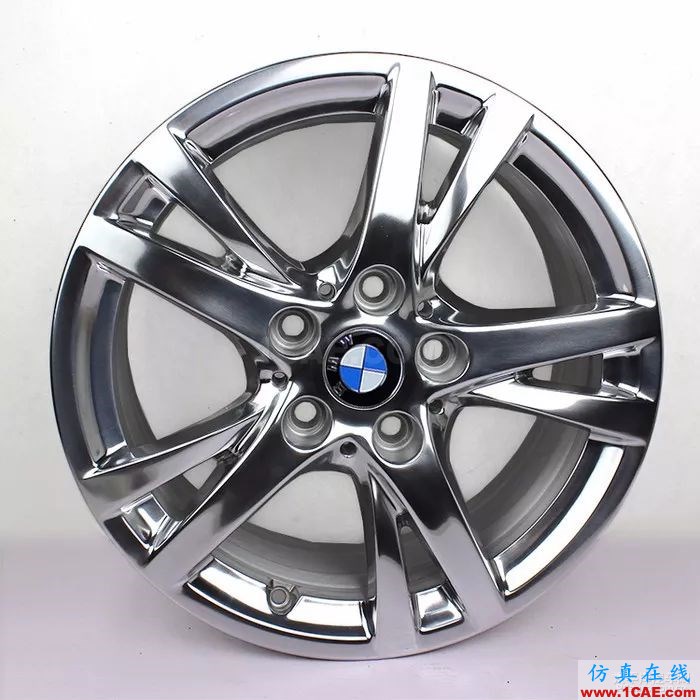

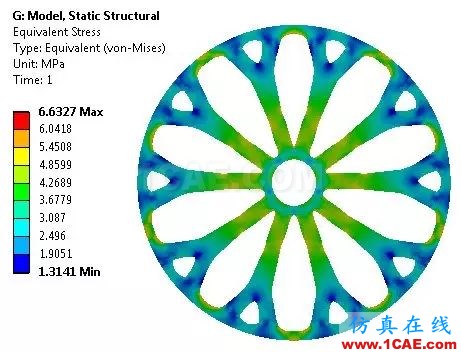

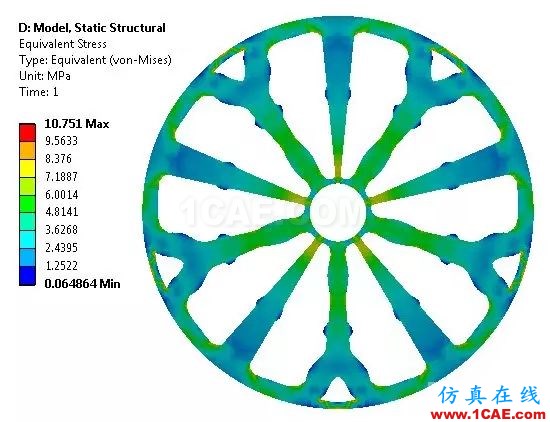

5.將結果提取到spaceclaim,然后整理后重新結算結構來驗證結果,擴展顯示如下所示,和實際輪轂圖片對比可見拓?fù)湎嗨菩院芨摺?
另外,網格劃分的密度影響結果,邊界條件的施加同樣影響結果,所以需要綜合考慮網格密度,施加受力位置等因素。
來源:CAE仿真科技,版權歸作者所有,旨在分享。
