搜索【技術分享】怎么輕松搞定柱塞泵仿真？
2017-03-31 by:CAE仿真在線 來源:互聯網
柱塞泵在液壓系統中應用廣泛,其性能的優劣直接決定了整個液壓系統性能的優劣。但目前來看,柱塞泵的模擬一直是CFD領域的難題。
技術難點
1、柱塞泵模型復雜,傳統CFD軟件往往只取對稱的部分結構進行簡化分析。
2、需要利用動網格技術表達嚙合間隙的變化以及柱塞泵容積的變化,動網格生成困難。
3、柱塞泵通常會出現空化和汽蝕。傳統CFD軟件盡管有空化模型,但收斂困難,而且計算準確性差。
如何輕松搞定?
采用PumpLinx就可以輕松搞定柱塞泵仿真,原因如下:
-
一鍵式自動化網格劃分
利用PumpLinx柱塞泵模板自動生成柱塞轉子部分網格。
柱塞泵網格劃分模板里只需簡單設置如下參數,比如旋轉軸、斜盤中心、活塞數量以及選擇對應的各個邊界面,就可以自動做出轉子動網格。
柱塞泵自動化網格生成模板

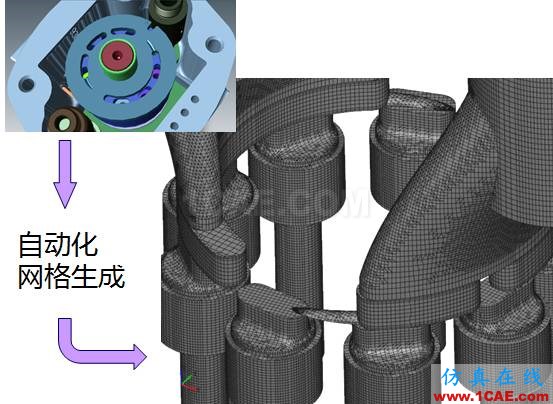

模板自動生成的網格
-
便捷的動網格設置
為了準確計算柱塞泵工作時的性能,借助PumpLinx柱塞泵動網格設置模板,可以比較容易的實現對配油盤摩擦副、柱塞缸摩擦副、球頭摩擦副和滑靴摩擦副的模擬計算。

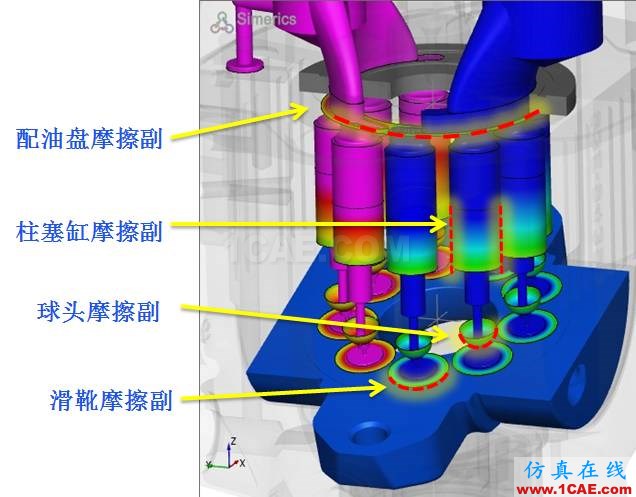

柱塞泵油膜間隙模擬
柱塞動網格的旋轉運動由柱塞泵模板自動控制。
球頭摩擦副和滑靴摩擦副的旋轉及軸向運動由簡單的代碼控制。
即柱塞泵中的動網格,大部分由模板自動控制,只需人工設置球頭摩擦副和滑靴摩擦副的動網格,實在是省時省力省心。
-
快速、高效、準確的求解能力
采用柱塞泵模板設置好運行參數以及邊界條件之后,進行求解計算。

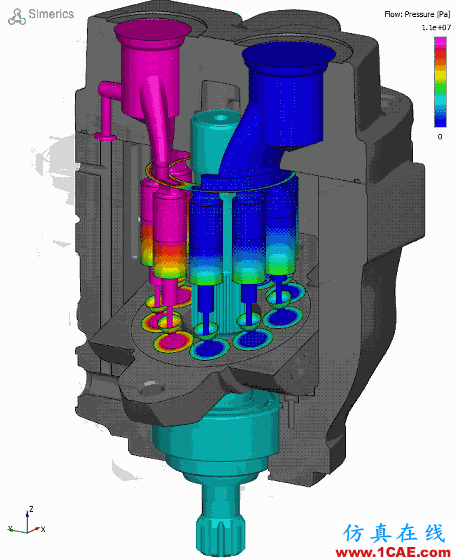

PumpLinx計算過程動畫

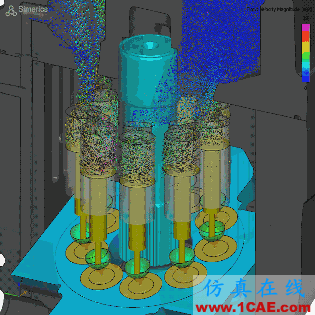

介質運行過程動畫
空化區域計算

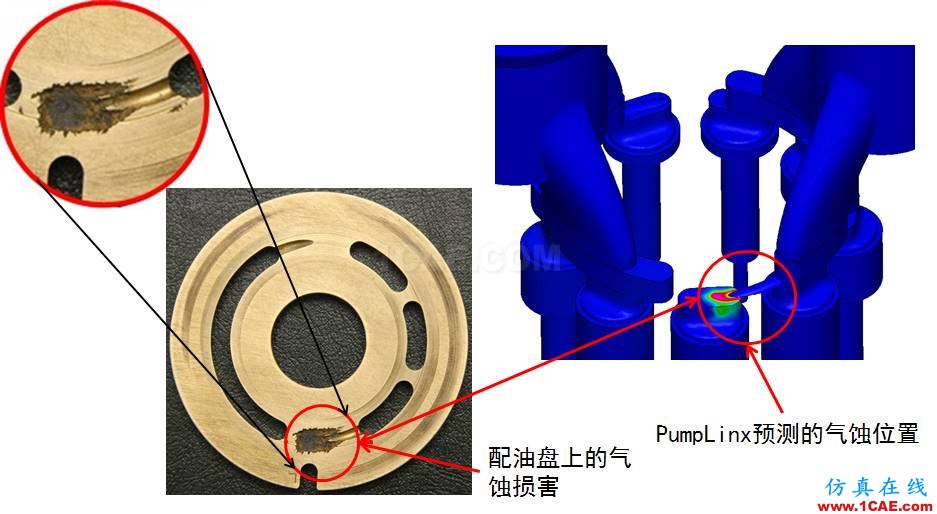

空化、汽蝕計算結果與試驗對比

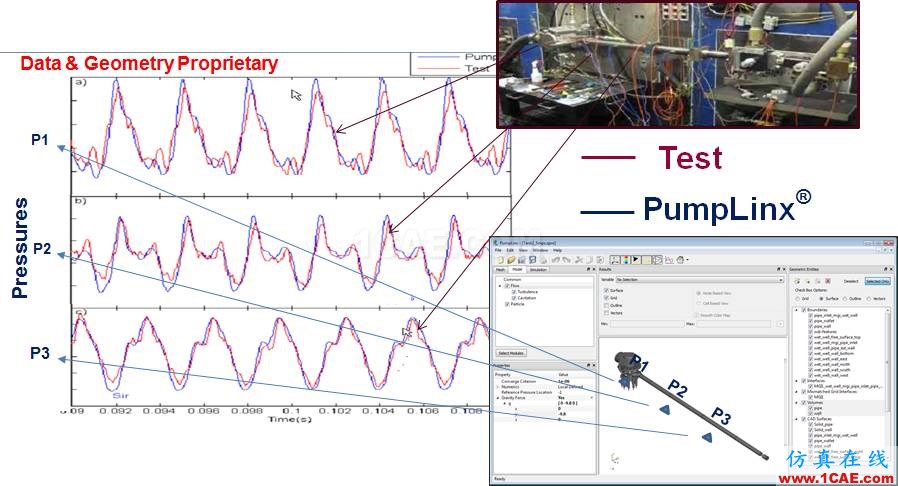

PumpLinx柱塞泵壓力脈動計算結果與試驗對比
