搜索ICEM中合并2D混合網格節點
2017-06-11 by:CAE仿真在線 來源:互聯網
在2D模型劃分網格時,很少采用混合網格。不過一定要采用混合網格的話,除非采用interface,否則在重合面上的網格節點合并就顯得比較重要了。 在ICEM CFD可以通過Edit Mesh標簽頁下的工具按鈕Merge Nodes來實現節點的合并。這里以一個簡單的案例來描述節點合并過程。
1案例描述
如圖所示的2D幾何模型。
兩個均為長5m,寬3m的矩形,其中左側矩形生成三角形網格,右側矩形劃分四邊形block網格。全局網格尺寸均為0.1m。
2創建Part
選擇兩面的公共邊,創建Part,命名為inner。其他邊界隨意創建。
3劃分三角形網格
-
在Mesh標簽頁下選擇Global Mesh Setup按鈕,設置Global Mesh Size尺寸Max element為0.1。如下圖所示。
-
設置Shell Meshing Parameters中的Mesh Type為All Tri
-

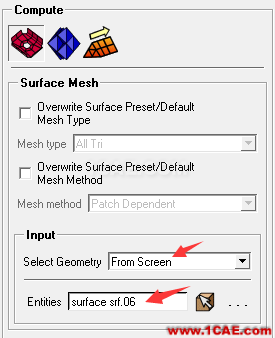

選擇Compute Mesh按鈕,選擇Surface Mesh Only按鈕,設置選項Select Geometry為From Screen,并在圖形窗框中選擇左側的矩形面,點擊按鈕Compute生成網格。

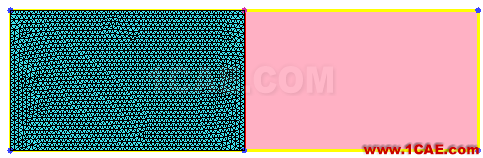

生成完畢的網格如下圖所示。
4
劃分四邊形網格
采用分塊方式為右側矩形生成四邊形網格。
因幾何結構過于簡單,且網格生成部分不是本文重點,因此劃分方式略過。
網格生成后在模型樹節點Blocking→Pre-Mesh上點擊鼠標右鍵,選擇Covert to Unstruct Mesh菜單,并在彈出的詢問對話框中選擇Merge按鈕。

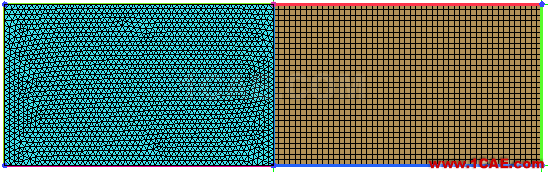

最終生成的網格如圖所示。
5合并節點
-
選擇Edit Mesh標簽頁下Merge Nodes工具按鈕
-
選擇左下角子工具中的Merge Tolerance按鈕,選擇要進行節點合并的Part,設置一個較為合理的Tolerance
-
勾選選項Only on Single Edges
-
點擊Apply按鈕進行節點合并
注意一定要勾選選項Only on Single Edges,否則不會成功。
合并完畢后混合面上的網格節點如下圖所示。
可以看出所有節點均已合并。
