solidworks牛頭刨床仿真

2016-12-31  by:CAE仿真在線  來源:互聯網

一、裝配

1.新建一個裝配體。

2.單擊【瀏覽】按鈕,找到機架,此時系統自動機架設置為固定件。

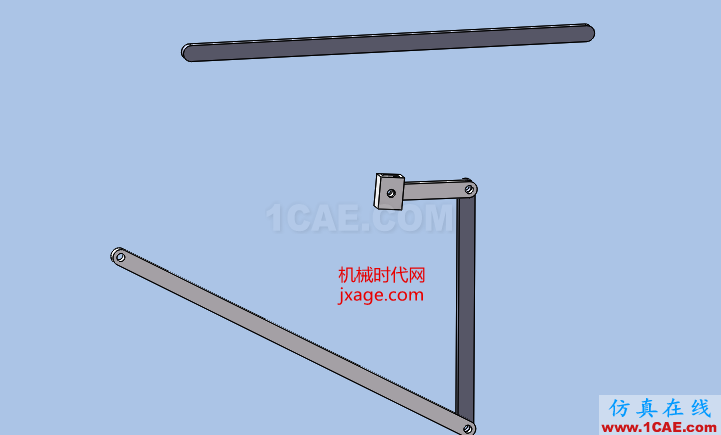

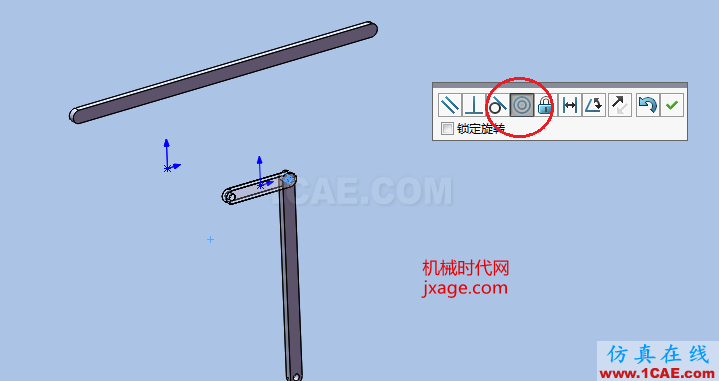

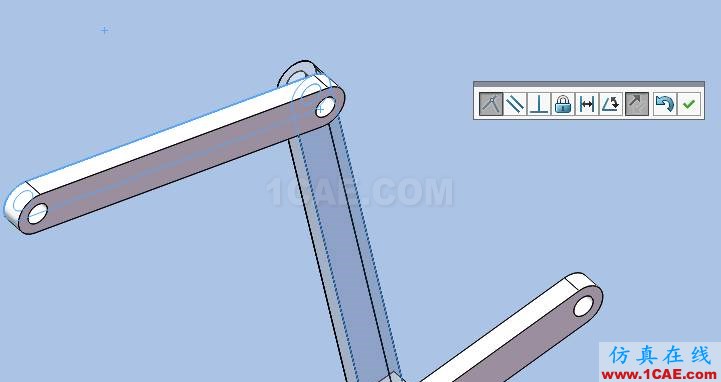

3.點擊【插入零部件】,選擇OA桿將其添加到繪圖區。點擊【配合】,將OA桿與機架進行同軸心配合,如下圖。

4.添加套筒A,將套筒A與OA桿的進行同軸心配合。

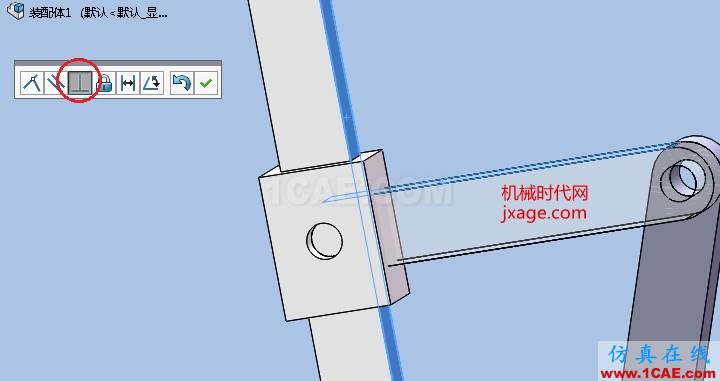

將下面的兩個平面進行對齊。

5.添加BD桿,將BD桿與機架進行同軸心配合并將兩個面進行配合。

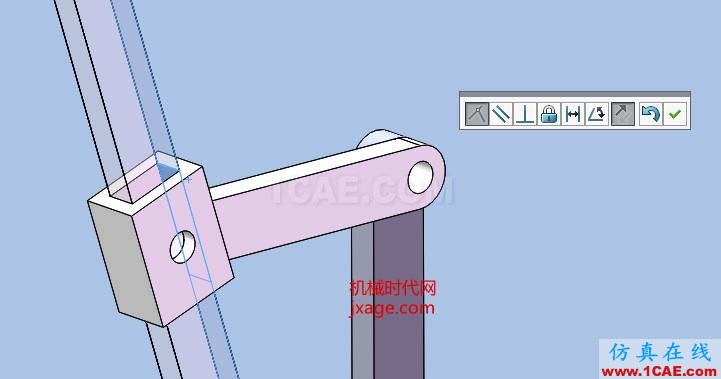

6.將套筒A與BD桿進行對齊。

7.點擊配合,選擇OA桿和BD桿采用垂直配合。然后將其壓縮,解除其對運動的影響。

8.添加BC桿,將其與BD桿進行同軸心配合。

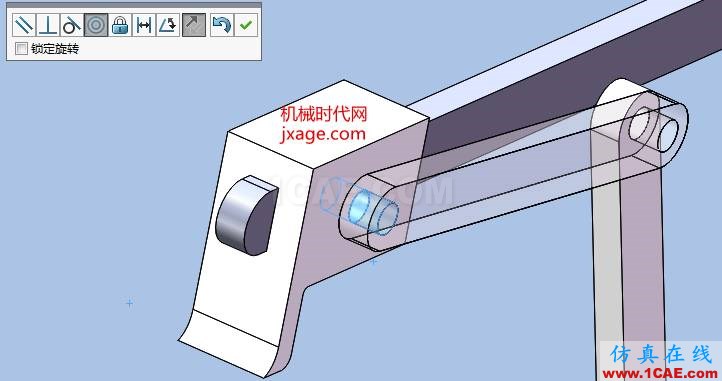

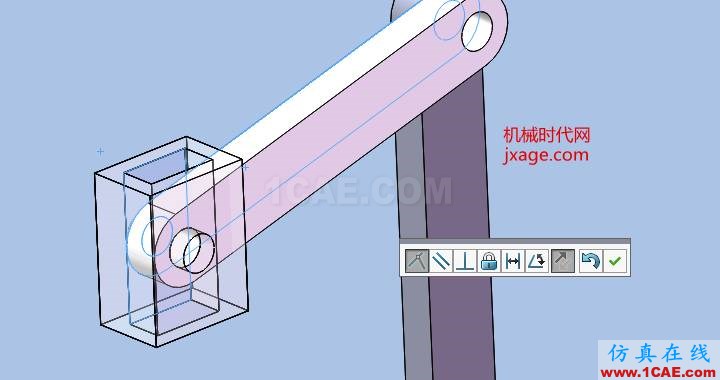

9.添加套筒C,將套筒C與機架進行兩次面配合。再將套筒C的孔與BC桿另一端的孔進行同軸心配合。

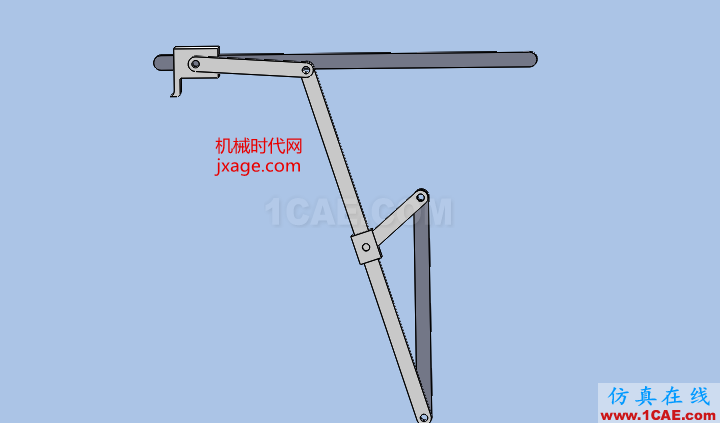

整個機構裝配完成。

二、仿真

在裝配體界面,將Solidworks Motion插件載入,單擊布局選項卡中的運動算例,在算例類型下拉列表中選擇【Motion 分析】。

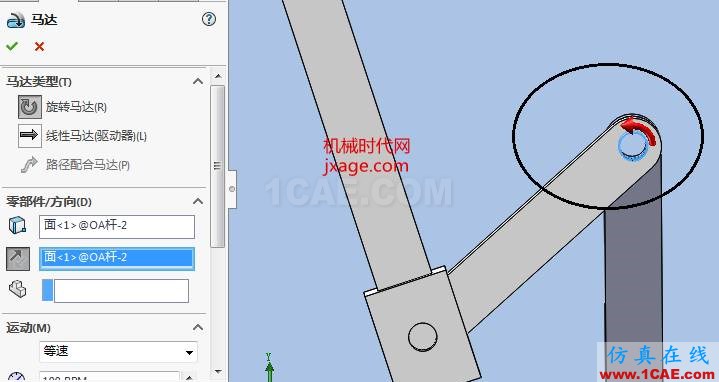

1.添加一個逆時針等速旋轉馬達,轉速為100r/min,馬達位置位于OA桿與機架連接處的圓孔處。

2.點擊運動算例屬性,在Motion分析欄內輸入每秒幀數為50,其余參數采用默認設置。

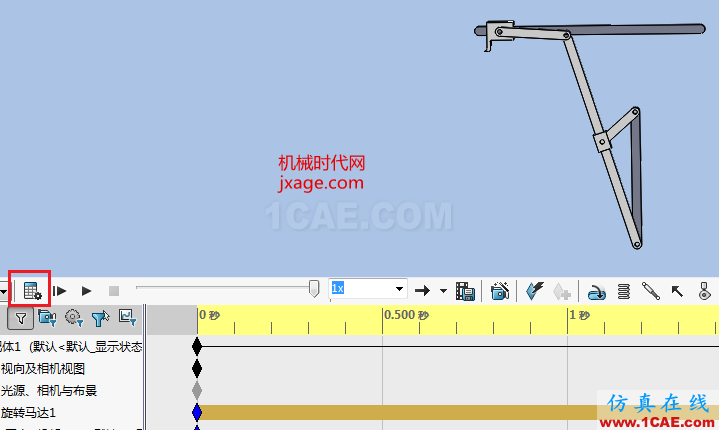

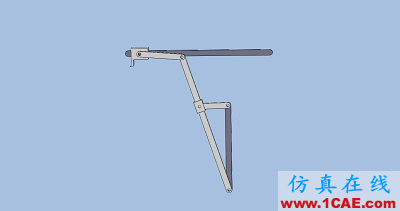

3.將運動算例界面將時間拉到1.8秒,點擊”計算”按鈕,對牛頭刨床機構進行仿真求解。

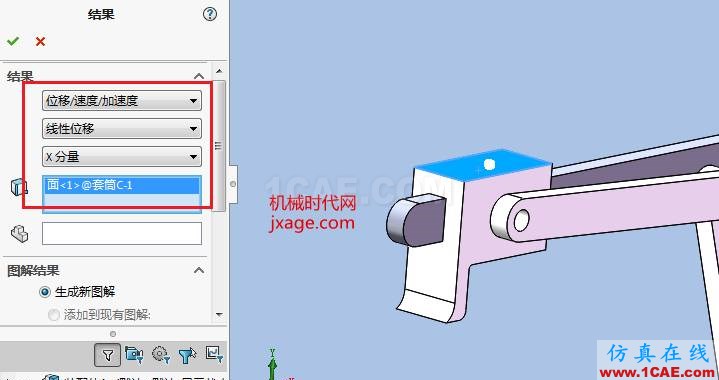

4.仿真結果分析。點擊“結果和圖解”按鈕,參數按照下圖進行設置,選擇套筒C的一個面如下圖作為測量對象。

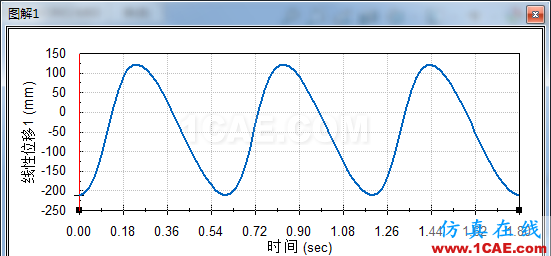

點擊勾號,彈出如下的圖解。

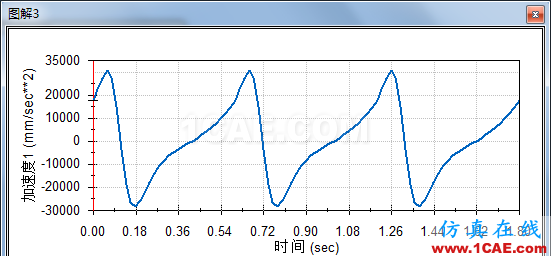

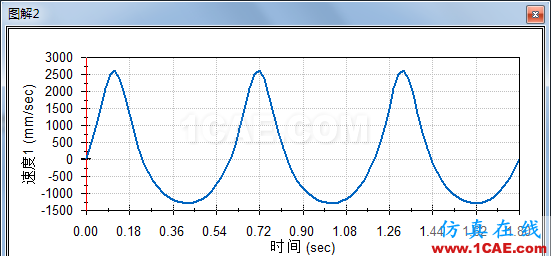

同理我們可以得到線性速度和線性加速度圖解。

5.計算機構的行程速比系數K。

K=V2/V1=t1/t2,我們可以從第一個圖解中看到,刨頭回程時向右運動極限位置的時間為0.24s,向左的工作行程時間為0.6-0.24=0.36s,故機構的行程速比系數為K=0.36/0.24=1.5>1,說明該機構具有良好的急回運動特性,工作行程慢,有利于保證工件的切削質量,回程速度快,節約加工時間。
