搜索SolidWorks洗瓶機構運動仿真
2016-12-18 by:CAE仿真在線 來源:互聯網
洗瓶機構是工藝流程中的常見機械,一個完整的洗瓶機包含送料系統、清洗系統以及后續的加工包裝系統。本篇文章對洗瓶機進行了簡單的模擬分析。

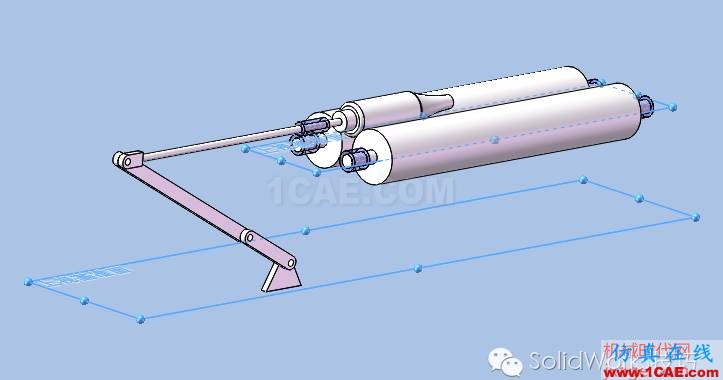

一、裝配

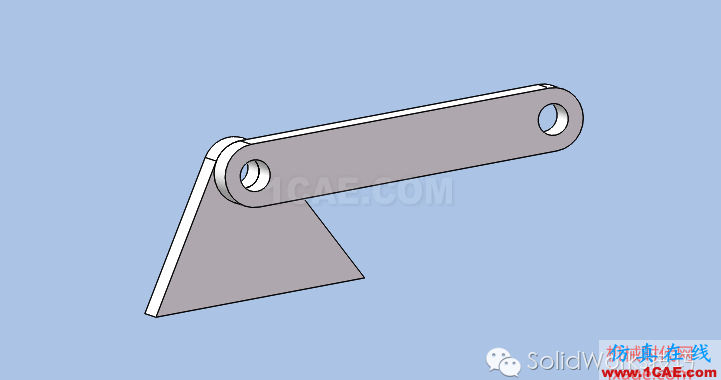

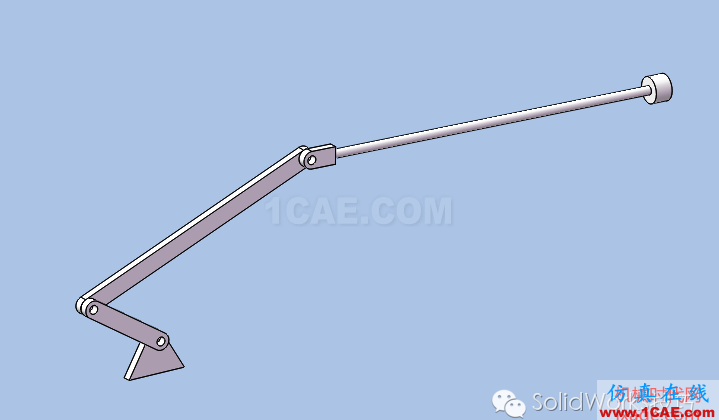

1.新建組件。依次插入機架和曲柄如下圖所示,采用同軸心配合和重合配合。

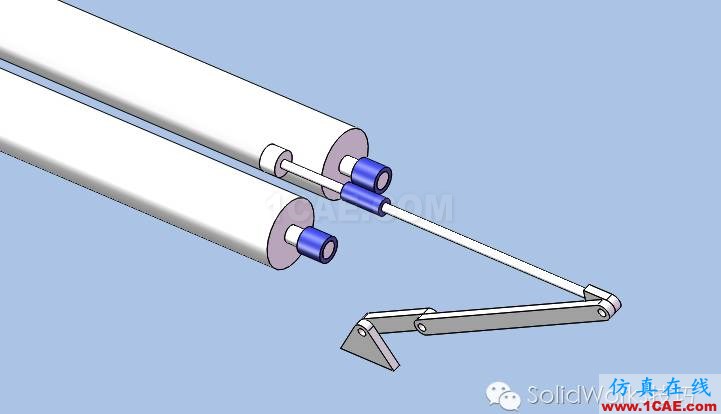

2.插入連桿和推桿,同樣采用同軸心配合和面重合配合。

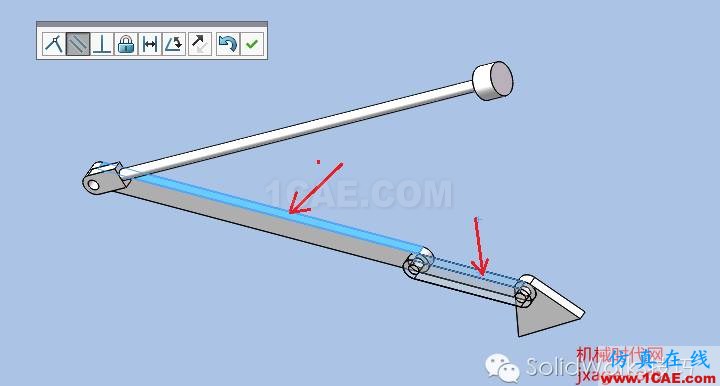

3.添加平行配合,選擇如下圖所示的兩個平面。

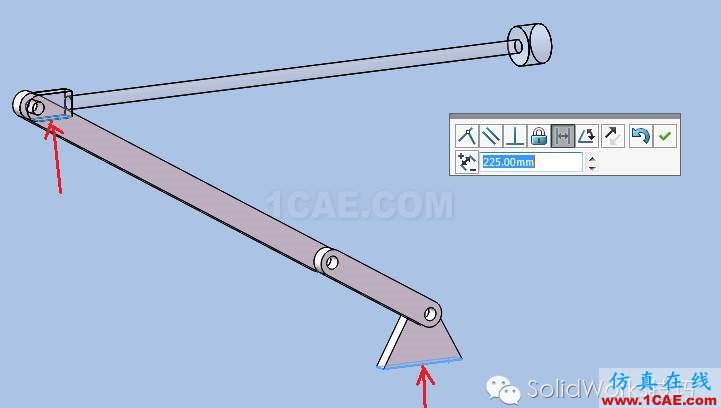

4.添加平行配合,距離設置為225.

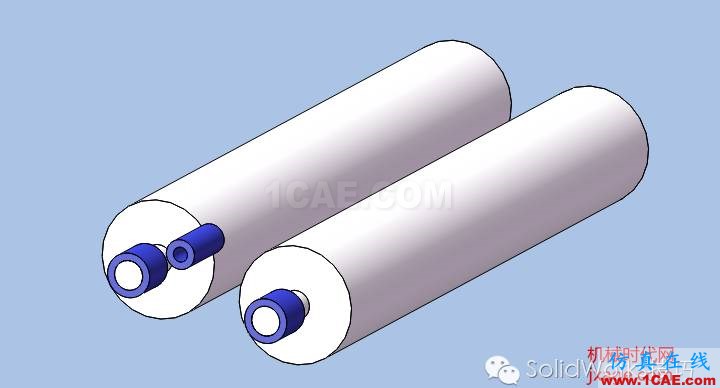

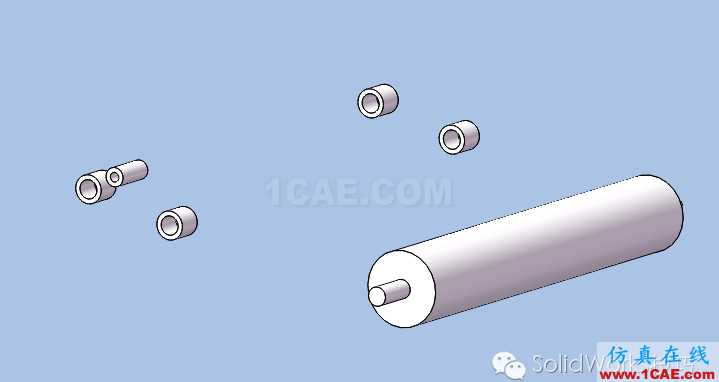

5.插入套筒和兩個導輥。

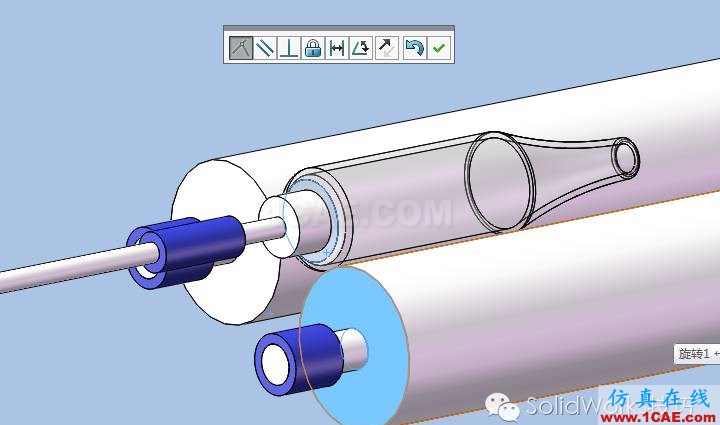

導輥和套筒采用同軸心配合和面重合配合,如下圖。
6.添加推桿和套筒的同軸心配合。

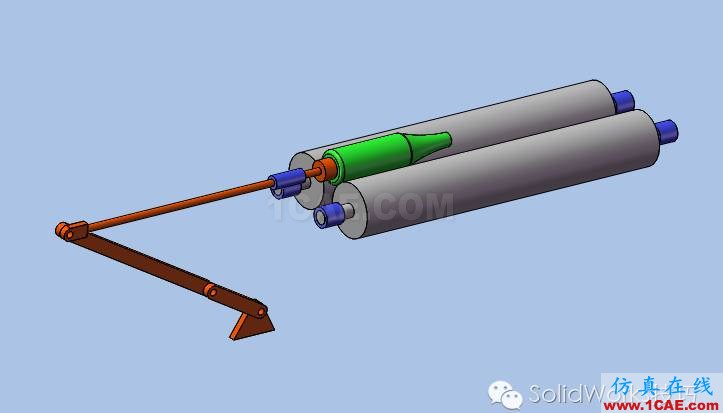

7.插入瓶子,瓶子與推桿采用同軸心配合和面重合配合,同時使瓶子的端面與導輥的端面進行重合配合。
8.添加套筒和組件的如下的兩個面進行平行配合。
完成。將曲柄與連桿的平行配合、機架與推桿的距離配合,推桿與瓶子的重合配合以及同軸心配合,瓶子與導輥的重合配合進行壓縮,將機架和套筒設置為固定零件。

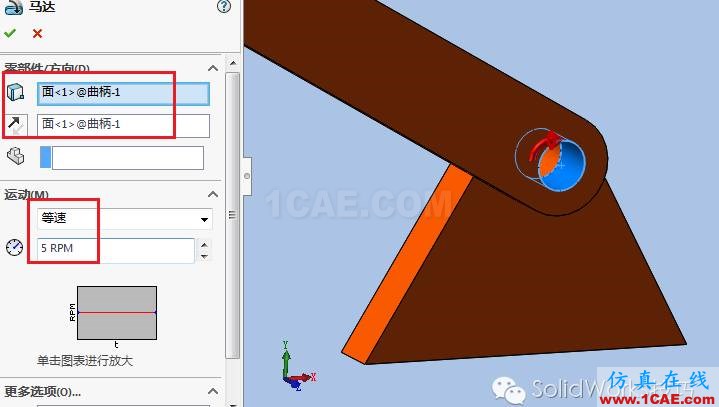

9.添加馬達。為曲柄添加一個順時針轉速為5r/min的等速旋轉馬達。

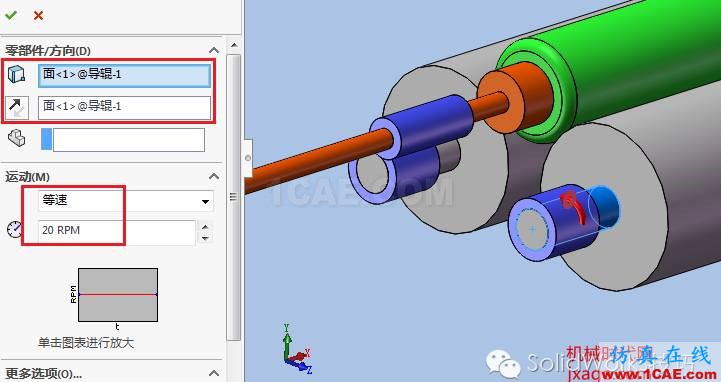

同理為兩個導輥添加相同轉向,轉速為20r/min的等速旋轉馬達。

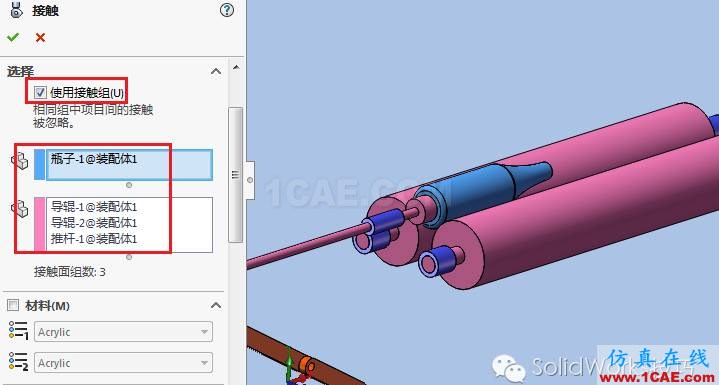

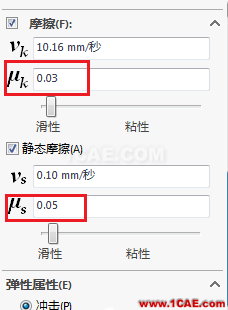

10.添加實體接觸。勾選使用接觸組,零部件組1選擇瓶子,零部件組2選擇推桿和兩個導輥,取消勾選材料復選框,自定義接觸之間的摩擦系數,動摩擦因數設置為0.03,靜摩擦因數設置為0.05.

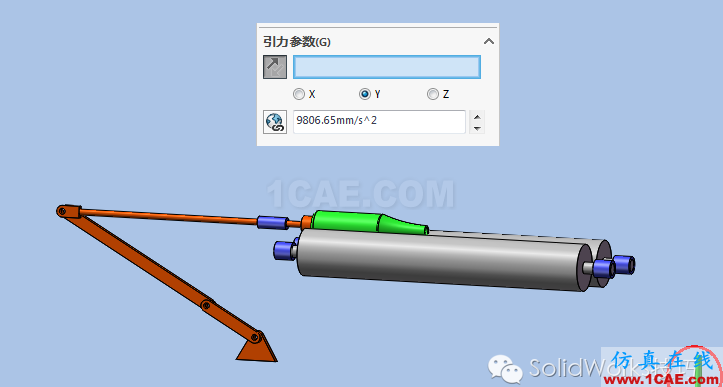

11.添加引力。按照下圖設置引力方向。

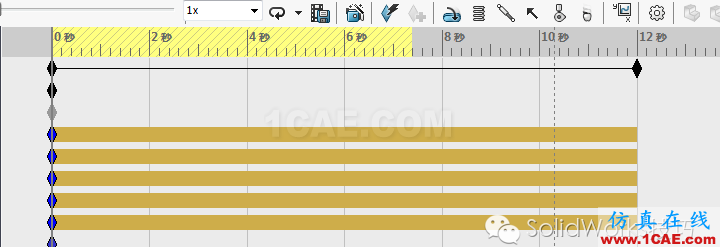

11.因?yàn)榍霓D(zhuǎn)速為5r/min=30°/s,故將仿真時間設置為一個周期即12s,單擊計算按鈕進行求解。

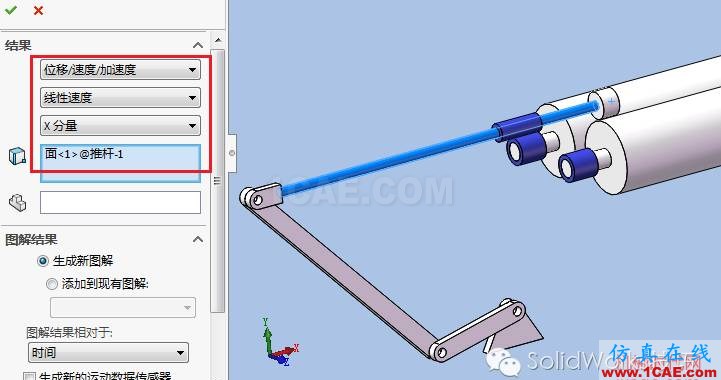

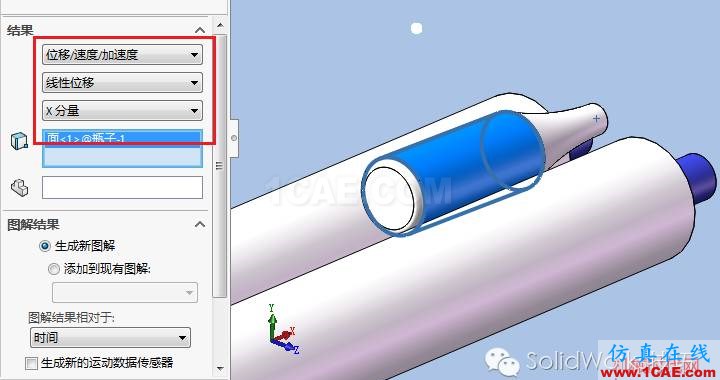

12.單擊工具欄上的結果與圖解按鈕,進行如下的參數設置。

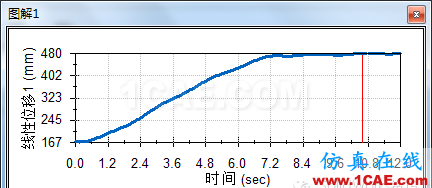

單擊確定生成瓶子的線性位移圖解,如下圖所示。

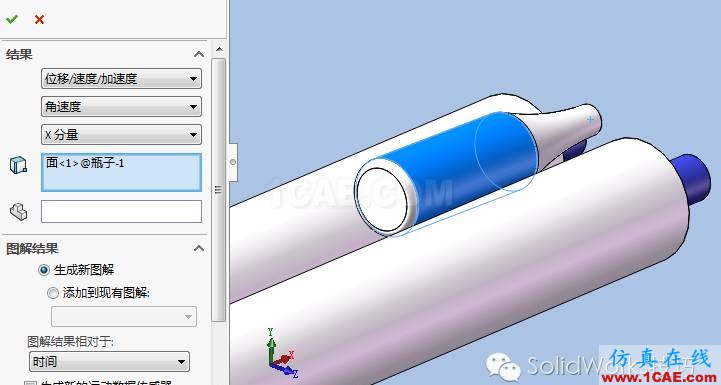

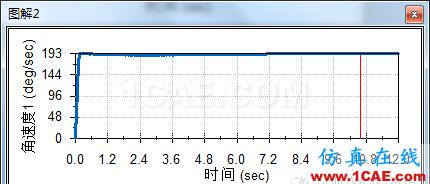

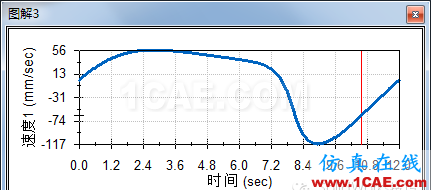

同理,創建瓶子的角速度的X分量圖解和推桿的線性速度的X分量的圖解。
測得的圖解曲線如下圖所示。
由以上三幅曲線圖,我們可知瓶子的移動距離為313mm,即為洗瓶機構清洗工作行程,單個周期內工作行程所用的時間為t1=7.6s,回程時間t2=4.4s;同時,瓶子在移動的過程中繞自身軸線旋轉,且角速度較穩定,基本維持在193°/s;推桿在推瓶的過程中,剛接觸和離開瓶子時,因?yàn)樗俣日?fù)之間連續變化,固其線性速度有一定的波動;推瓶機構的行程速比系數為K=t1/t2=1.73,表明機構具有急回運動特性。
